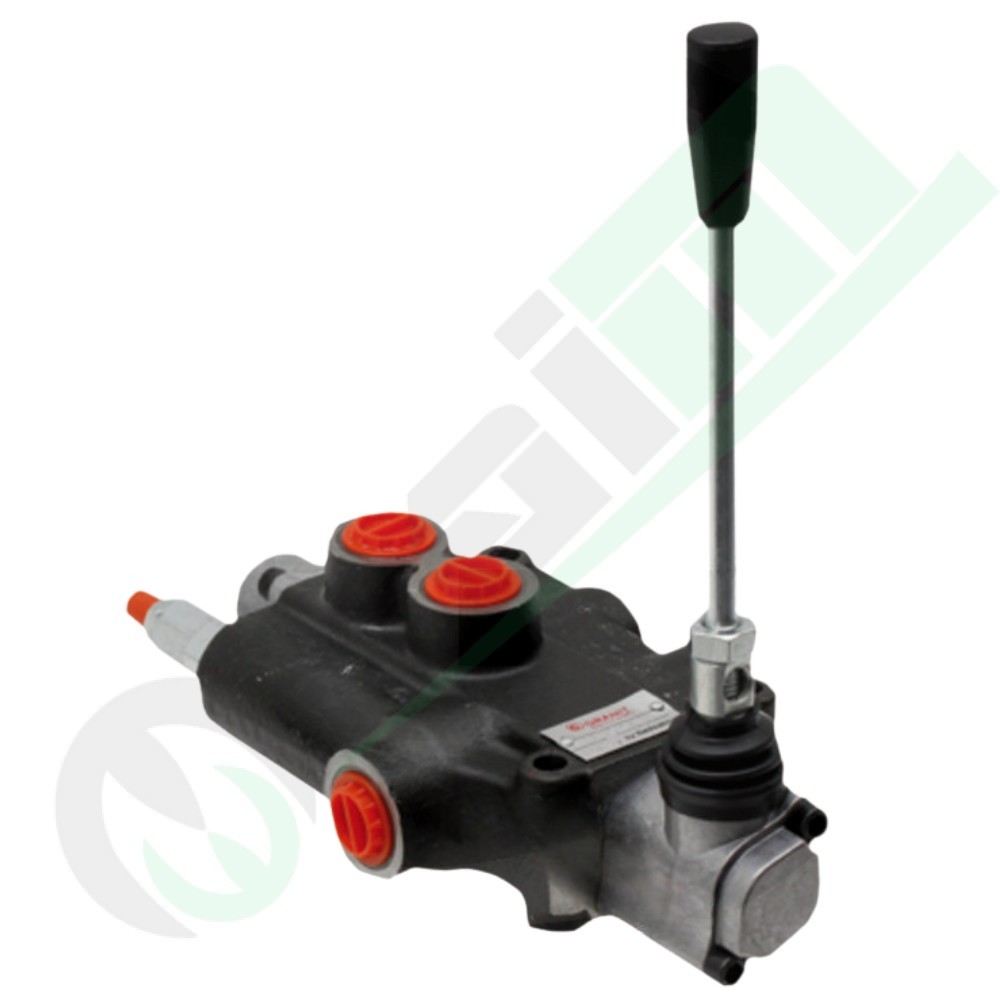

Distributore Idraulico Monoblocco GRANIT Z80 | 1x Doppio Effetto | Arresto | 80 l/min

Il distributore idraulico GRANIT 87001375 della serie Z80 è una valvola monoblocco direzionale 4/3 vie, adatta per il controllo di un cilindro a doppio effetto. La funzione del centro è A-B-T collegati (centro aperto) con arresto in posizione 1-0-2. Ciò significa che la leva può essere bloccata (detent) in tutte e tre le posizioni: nelle due posizioni di lavoro (1 e 2) e in posizione neutra (0). In posizione neutra, il flusso della pompa (P) è diretto al serbatoio (T). È importante notare che l’arresto non è installato di serie. La valvola è adatta per una portata di 80 l/min e una pressione nominale di 250 bar.

Specifiche Funzionali e Idrauliche

• Versione: 4/3 vie, 1 x doppio effetto (A-B-T collegati / arresto in pos. 1-0-2). Questa è la configurazione a centro aperto con arresto.
• Funziona leva: 1 x doppio effetto.
• Portata (l/min): 80.
• PN (Pressione Nominale): 250 bar.
• Pressione di esercizio nominale P - N (Alimentazione-Scarico): 250 bar.
• Pressione di esercizio nominale A - B (Utenze): 300 bar.
• Portata nominale T (Serbatoio): 50 bar.
• Perdita interna: circa 18 cm³/min a 120 bar.
• Temperatura dell'olio: -15° C fino a +80°C.
• Livello di impurità: 10 secondo NAS1638.

Dati Tecnici e Strutturali

• Codice Prodotto: 87001375.
• Rif. Orig.: 01Z80 D8-GKZ1.
• Leva: 1.
• Versione: valvola monoblocco ghisa di acciaio.
• Raccordo P (Alimentazione, BSP): G 1/2".
• Raccordo T (Serbatoio, BSP): G 3/4".
• Raccordo N (Alimentazione/Scarico, BSP): 3/4" BSP (dalla descrizione del prodotto).
• Raccordo A-B (Utenze, BSP): G 1/2".
• Informazioni aggiuntive: L’arresto non è installato.

Dimensioni (mm)

Dati dimensionali per l'installazione:

• A: 65 mm.
• B: 80 mm.
• C: 107 mm.
• D: 65 mm.
