Coppia di Aste Curve in Acciaio INOX 304 per Convogliatore Ø 700 mm 6 Fori Codice 27394

iLe foto sono indicative e prese dai cataloghi ufficiali: il prodotto può differire in alcuni dettagli. Fai riferimento alle specifiche tecniche.

AftermarketRif.

Coppia di Aste Curve in Acciaio INOX 304 per Convogliatore Ø 700 mm 6 Fori Codice 27394

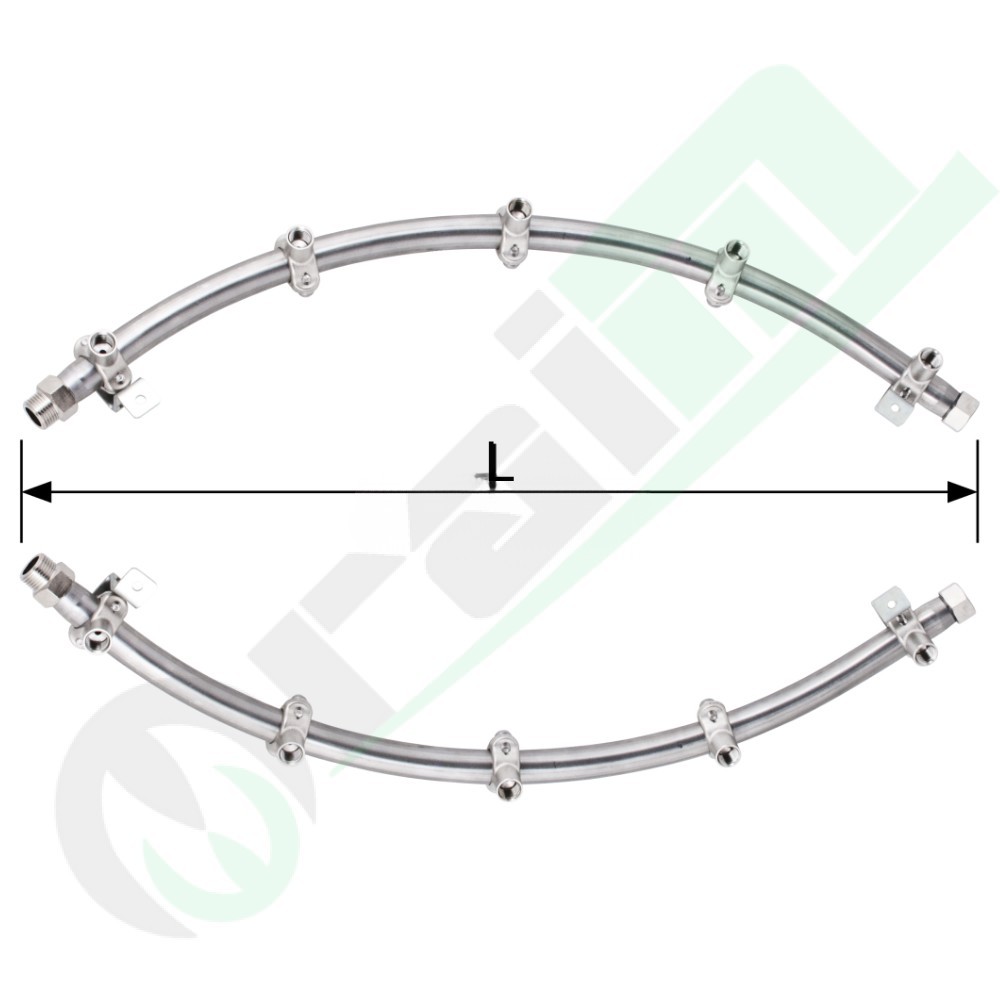

La coppia di aste curve in acciaio INOX 304 (codice 27394) è un kit di collettori irroranti sagomati ad alta precisione, sviluppati specificamente per l'installazione su atomizzatori agricoli dotati di ventola con diametro da 700 mm. Ciascun arco vanta uno sviluppo lineare (L) di 650 mm con un raggio di curvatura calibrato a 415 mm, ed è predisposto con 6 fori completi di morsetti filettati da 1/4" Femmina per il montaggio stabile dei getti portaugelli. Il set è completo di un attacco di alimentazione principale da 1/2" Maschio e del relativo tappo terminale di chiusura. La costruzione in acci

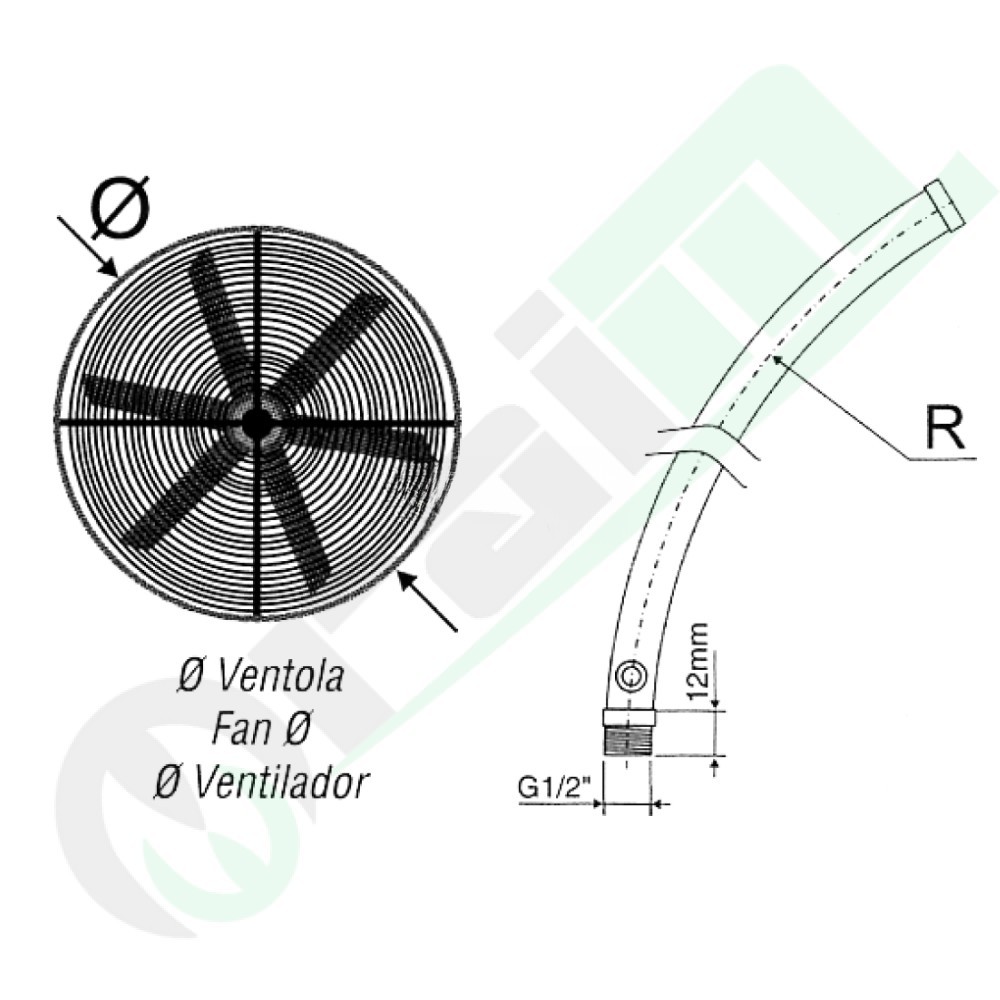

Raggio di Curvatura Convexa: 415 mm
Sviluppo Lunghezza Lineare (L): 650 mm

129,00 €IVA inclusa

Coupon -2,58 € -2% sul carrello

Sconto extra riservato ai clienti registrati

Accedi per sbloccare il codice

Prezzo finale con coupon: 126,42 €

Dubbi sulla compatibilità?Scrivici con il modello del tuo trattore

Pagamenti sicuriReso rapidoSpedizione gratis oltre 30 € + IVA

Descrizione

La coppia di aste curve in acciaio INOX 304 (codice 27394) è un kit di collettori irroranti sagomati ad alta precisione, sviluppati specificamente per l'installazione su atomizzatori agricoli dotati di ventola con diametro da 700 mm. Ciascun arco vanta uno sviluppo lineare (L) di 650 mm con un raggio di curvatura calibrato a 415 mm, ed è predisposto con 6 fori completi di morsetti filettati da 1/4" Femmina per il montaggio stabile dei getti portaugelli. Il set è completo di un attacco di alimentazione principale da 1/2" Maschio e del relativo tappo terminale di chiusura. La costruzione in acciaio inossidabile AISI 304 assicura un'eccellente immunità alla ruggine, alla pressione idraulica e alla corrosione causata dai fitofarmaci.

Specifiche tecniche

Tipologia Componente	Coppia di aste idrauliche curve (destra e sinistra) per atomizzatore
Compatibilità Ventola Diametro	Ø 700 mm (Macchine da irrorazione e atomizzatori a target tondo)
Raggio di Curvatura Convexa	415 mm
Configurazione Alloggiamenti Getti	6 fori / 6 cavallotti per asta (totale 12 getti sulla coppia)
Sviluppo Lunghezza Lineare (L)	650 mm
Specifiche Filettature ed Attacchi	Uscite getti: 1/4" GAS Femmina \| Ingresso principale: 1/2" GAS Maschio
Materiale Corpo Tubazione	Acciaio INOX AISI 304 (Inossidabile ad alta resistenza strutturale)
Accessori Inclusi di Serie	Tappo di chiusura terminale e filettature per accoppiamento porta-ugelli a morsetto
Codice Identificativo Prodotto	27394

Consigli di montaggioMontaggio geometrico sul convogliatore: Posizionare le due aste (destra e sinistra) lungo la flangia perimetrale del convogliatore d'aria da 700 mm. Fissare la struttura tramite i punti di staffaggio dei cavallotti, verificando che il raggio da 415 mm sia concentrico rispetto al profilo della ventola per ottimizzare l'investimento del flusso d'aria sui getti.
Allacciamento idraulico stagno: Connettere la linea di mandata del fluido all'attacco maschio da 1/2". Avvitare i corpi porta-ugello desiderati sulle uscite filettate da 1/4" utilizzando guarnizioni idonee o frenafiletti sigillante per escludere cali di pressione di linea nel circuito.
Ciclo di spurgo e svernamento: Sfruttare la presenza del tappo di chiusura terminale per eseguire lavaggi periodici del condotto INOX 304. Svitando il tappo a fine trattamento, è possibile scaricare i depositi insolubili delle polveri bagnabili, evitando l'ostruzione degli ugelli e proteggendo l'impianto durante il rimessaggio invernale.
