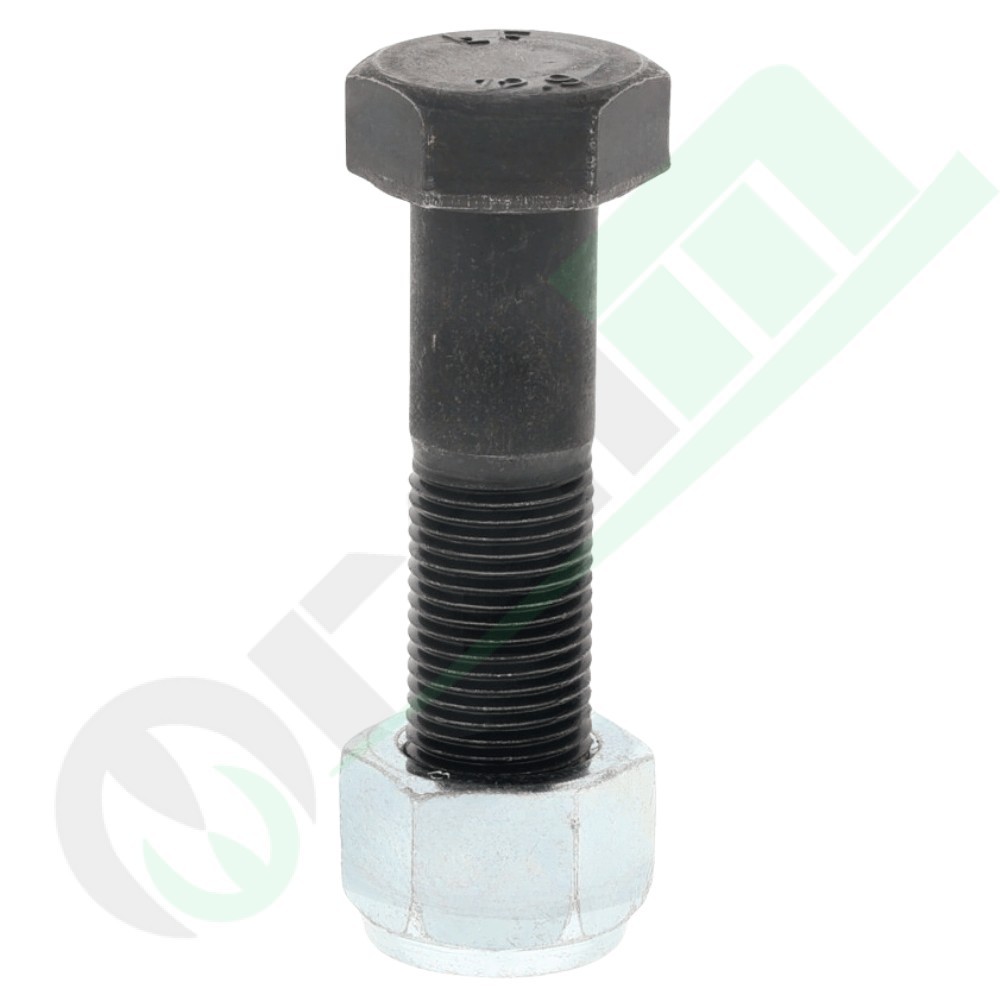

Vite con Dado ad Altissima Resistenza M16x1,5 - Codice: 18030-1647
Il set di fissaggio Vite con Dado (codice articolo 18030-1647, classe di resistenza strutturale 12.9, filettatura metrica a passo fine M16 × 1,5, lunghezza totale sottotesta L = 47 mm, lunghezza parte filettata G = 25 mm, tratto liscio di centraggio 22 mm) è una bulloneria tecnica forgiata ad elevatissima resistenza. Sviluppata appositamente per resistere a forze di taglio estreme, forti trazioni e vibrazioni severe, è ideale per il fissaggio rigido e sicuro di zappe per fresatrici rotative, organi lavoranti di erpici, trinciatrici e macchine agricole per la lavorazione del suolo.
Caratteristiche Principali e Vantaggi
- Altissima Resistenza Meccanica (Classe 12.9): Realizzata in acciaio legato bonificato ad altissime prestazioni, offre una resistenza nominale a trazione di 1200 N/mm² e un limite di snervamento di 1080 N/mm², scongiurando deformazioni plastiche, allungamenti o rotture da shock meccanico in presenza di sassi.
- Filettatura a Passo Fine (M16 × 1,5): Il filetto a passo ridotto da 1,5 mm assicura un'eccellente capacità antisvitamento contro le costanti vibrazioni del rotore, garantendo una regolazione della coppia di serraggio e del precarico più precisa rispetto al passo grosso standard.
- Gambo Liscio Calibrato da 22 mm: Il tratto non filettato garantisce che la sezione di taglio tra il corpo della zappa e la flangia del rotore poggi sullo stelo pieno e compatto, prevenendo intagli sul filetto e l'ovalizzazione precoce dei fori di montaggio.
- Set Completo con Dado Dedicato: Include il dado ad alta resistenza accoppiato e conforme alla classe di sollecitazione, ideale per assemblaggi a spessore compatto su flange fresa.
Specifiche Tecniche
| Codice Prodotto |
18030-1647 |
| Tipologia Componente |
Kit vite a testa esagonale parzialmente filettata con dado |
| Classe di Qualità / Resistenza |
12.9 (Acciaio legato bonificato) |
| Filettatura Nominale e Passo |
M16 × 1,5 (Passo fine) |
| Lunghezza Totale Sottotesta (L) |
47 mm |
| Lunghezza Tratto Filettato (G) |
25 mm |
| Lunghezza Tratto Liscio (Gambo) |
22 mm |
| Compatibilità Serie Rotori |
Flange rotore serie 140, 160 (e rotori pesanti con foratura Ø 16,5 - 17 mm) |
Ambiti di Applicazione Tipici
| Settore / Macchinario |
Funzione di Montaggio |
Note Applicative |
| Frese Rotative Medie e Pesanti |
Fissaggio zappe curve e a squadra su flange rotore |
Specifico per pacchi flangia-zappa con spessore compresso fino a 20-22 mm |
| Trinciastocchi e Trinciasarmenti |
Fissaggio cavallotti e supporti utensili su rotore |
Resiste alle elevate sollecitazioni centrifughe e d'urto |
| Erpici a Denti e Coltivatori |
Connessione strutturale di denti e piastre d'usura |
Massima resistenza allo sforzo di taglio tangenziale |
Nota Tecnica di Montaggio: Trattandosi di un accoppiamento strutturale in classe 12.9 a passo fine M16x1,5, serrare con chiave dinamometrica tarata (coppia di serraggio consigliata: circa 300 – 330 Nm a secco, salvo diversa prescrizione del costruttore). Controllare il serraggio dopo la prima ora di lavoro sul campo.
