Distributore Idraulico Monoblocco GRANIT Z50 | 1x Doppio Effetto (A-B Chiuso) | 40 l/min

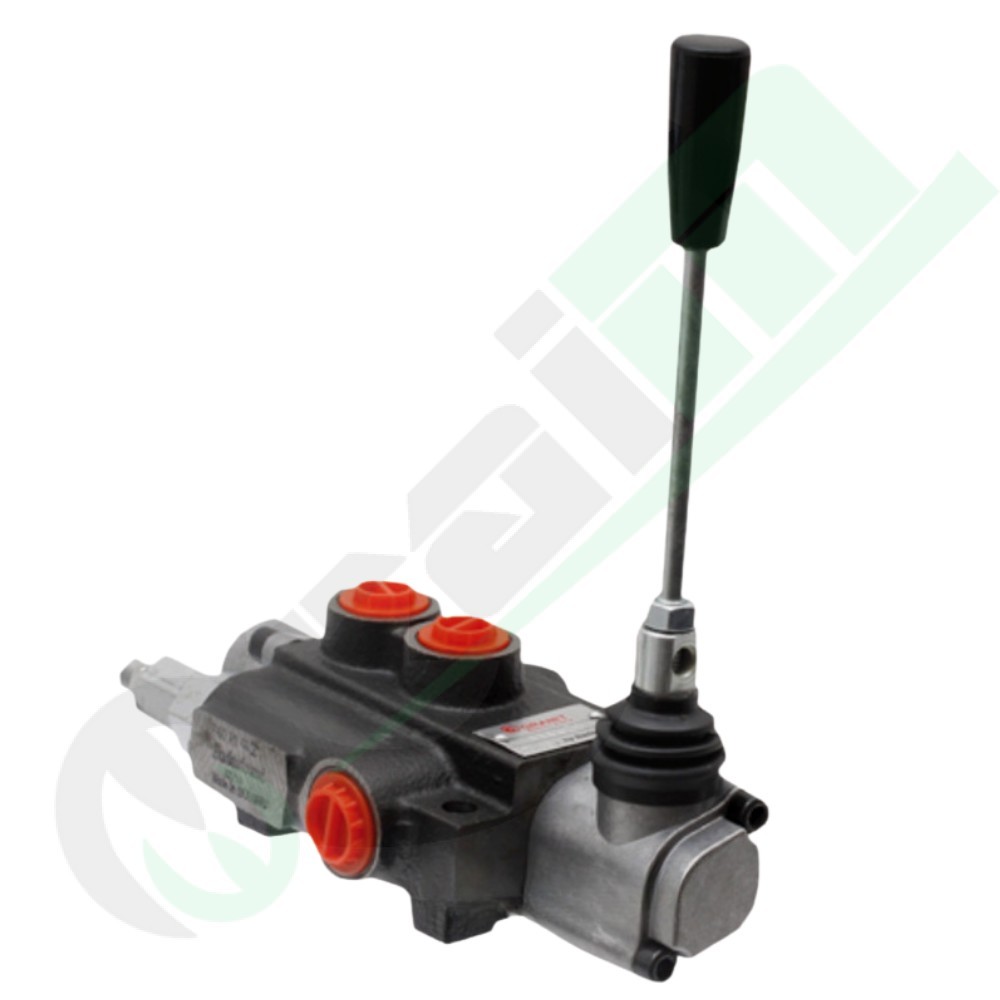

Il distributore idraulico GRANIT 87000920 è una valvola monoblocco direzionale 4/3 vie con una singola leva, progettata per controllare un cilindro a doppio effetto. La funzione specifica del distributore è con le uscite A-B chiuse e il ritorno della leva in posizione neutra (centro) azionato da una molla. Realizzato in ghisa di acciaio, è ideale per sistemi idraulici che richiedono una pressione nominale di 250 bar e una portata massima di 40 l/min.

Specifiche Funzionali e Idrauliche

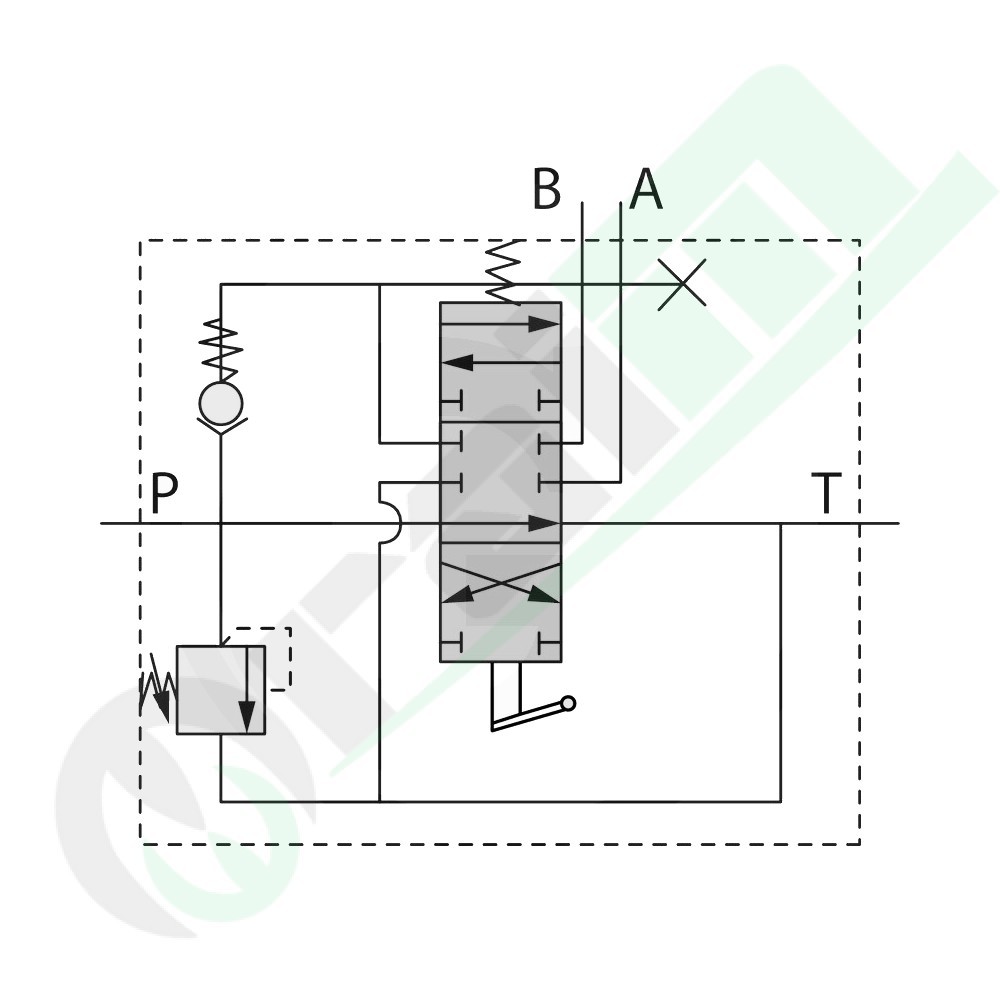

• Versione: 4/3 vie, 1 x doppio effetto (A-B chiuso / ritorno a molla).
• Funziona leva: 1 x doppio effetto.
• Portata (l/min): 40.
• PN (Pressione Nominale): 250 bar.
• Ambito di regolazione (Pressione di massima): 120-250 bar.
• Pressione di esercizio nominale P - N (Alimentazione-Scarico): 250 bar.
• Pressione di esercizio nominale A - B (Utenze): 300 bar.
• Pressione di esercizio nominale T (Serbatoio): 50 bar.
• Perdita interna: circa 15 cm³ /min a 120 bar.
• Temperatura olio: -15° C fino a +80°C.
• Livello di impurità: 10 a norma NAS1638.

Dati Tecnici e Strutturali

• Codice Prodotto: 87000920.
• Rif. Orig.: 01Z50 A1 GKZ1.
• Leva: 1.
• Versione: valvola monoblocco ghisa di acciaio.
• Raccordo P (Alimentazione, BSP): G 1/2".
• Raccordo T (Serbatoio, BSP): G 1/2".
• Raccordo N (Alimentazione, BSP): 1/2" BSP.
• Raccordo A-B (Utenze, BSP): G 3/8".

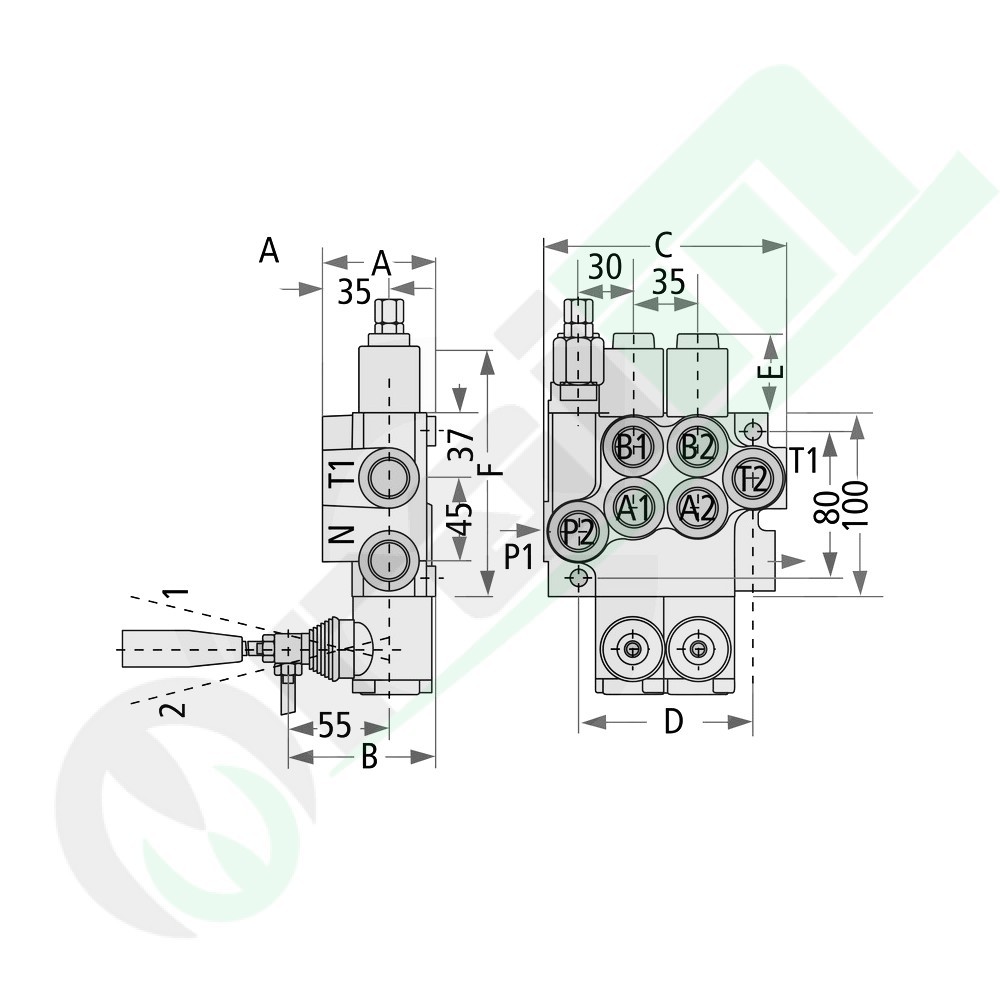

Dimensioni (mm)

Dati dimensionali per l'installazione:

• A: 60 mm.
• B: 80 mm.
• C: 85 mm.
• D: 60 mm.
