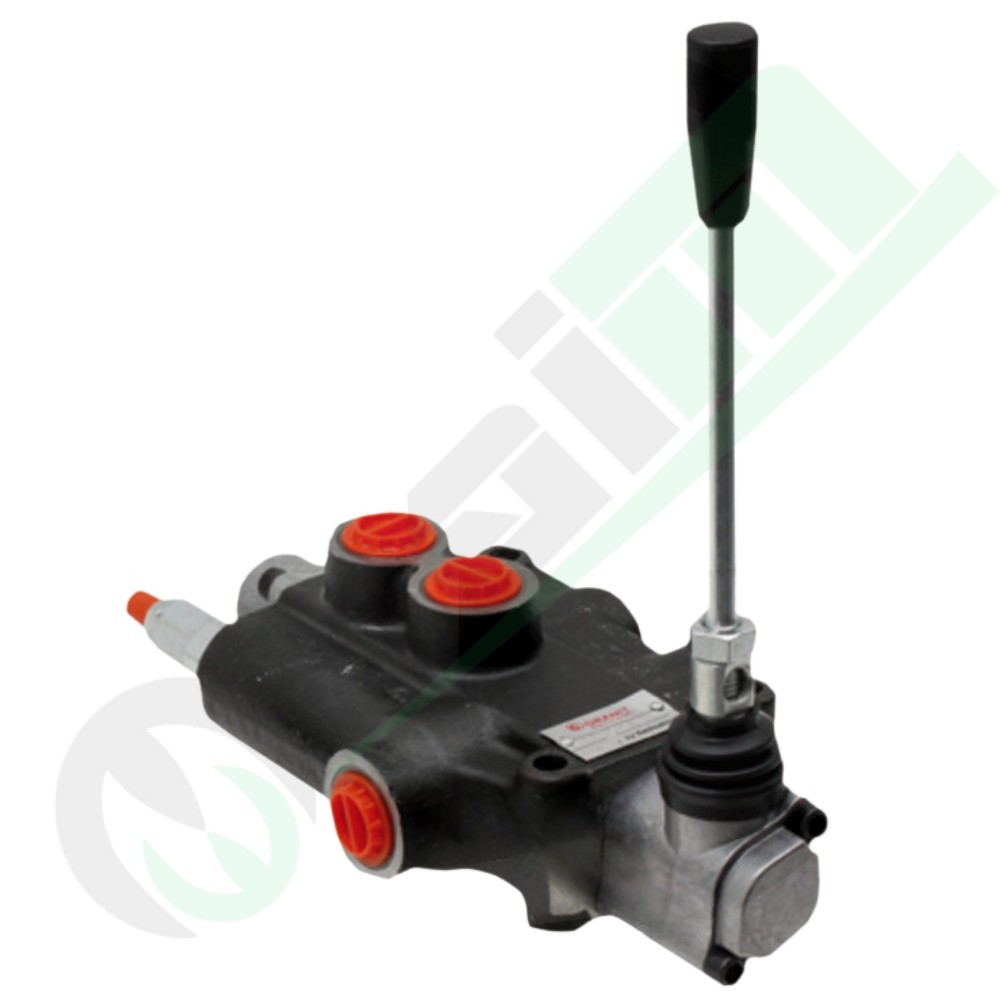

Distributore Idraulico Monoblocco GRANIT Z80 | 1x Semplice Effetto | Pressione in Linea | 80 l/min

Il distributore idraulico GRANIT 87001374 della serie Z80 è una valvola monoblocco direzionale 4/3 vie, adatta per il controllo di un cilindro a semplice effetto. La funzione del cursore in posizione neutra è A chiuso con ritorno a molla. La valvola è predisposta per la continuazione di pressione in linea (sistema chiuso in centro), una funzione che permette l'alimentazione di altri distributori in serie nel circuito idraulico. È importante notare che la continuazione di pressione in linea non è installata di serie. La valvola è realizzata in ghisa di acciaio ed è adatta per una pressione nominale di 250 bar e una portata massima di 80 l/min.

Specifiche Funzionali e Idrauliche

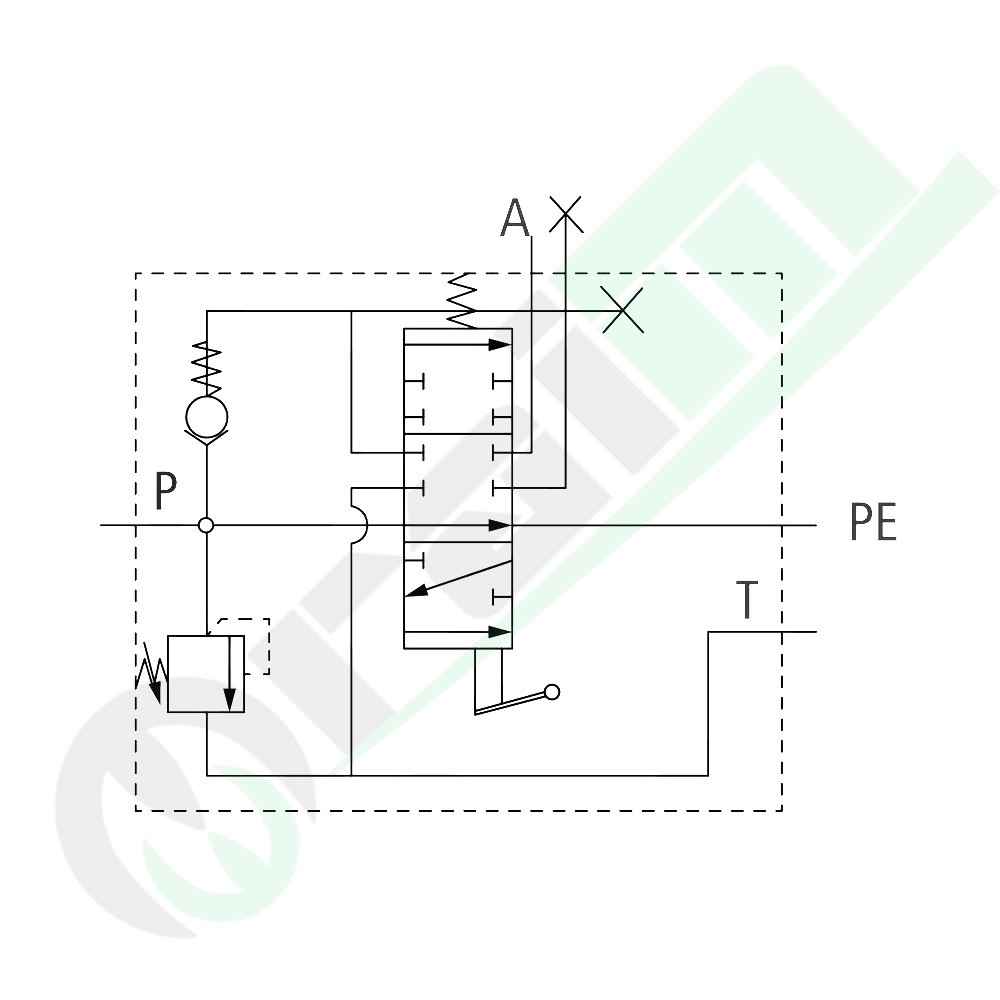

• Versione: 4/3 vie, 1 x semplice effetto (A chiuso / ritorno a molla / continuazione di pressione in linea).
• Funziona leva: 1 x semplice effetto.
• Portata (l/min): 80.
• PN (Pressione Nominale): 250 bar.
• Pressione di esercizio nominale P - N (Alimentazione-Scarico): 250 bar.
• Pressione di esercizio nominale A - B (Utenze): 300 bar.
• Portata nominale T (Serbatoio): 50 bar.
• Perdita interna: circa 18 cm³/min a 120 bar.
• Temperatura dell'olio: -15° C fino a +80°C.
• Livello di impurità: 10 secondo NAS1638.

Dati Tecnici e Strutturali

• Codice Prodotto: 87001374.
• Rif. Orig.: 01Z80 C1 GKZ1 C2.
• Leva: 1.
• Versione: valvola monoblocco ghisa di acciaio.
• Raccordo P (Alimentazione, BSP): G 1/2".
• Raccordo T (Serbatoio, BSP): G 3/4".
• Raccordo N (Alimentazione/Scarico, BSP): 3/4" BSP (dalla descrizione del prodotto).
• Raccordo A-B (Utenze, BSP): G 1/2". (Porta B non utilizzata per semplice effetto).
• Informazioni aggiuntive: La continuazione di pressione in linea non è installata.

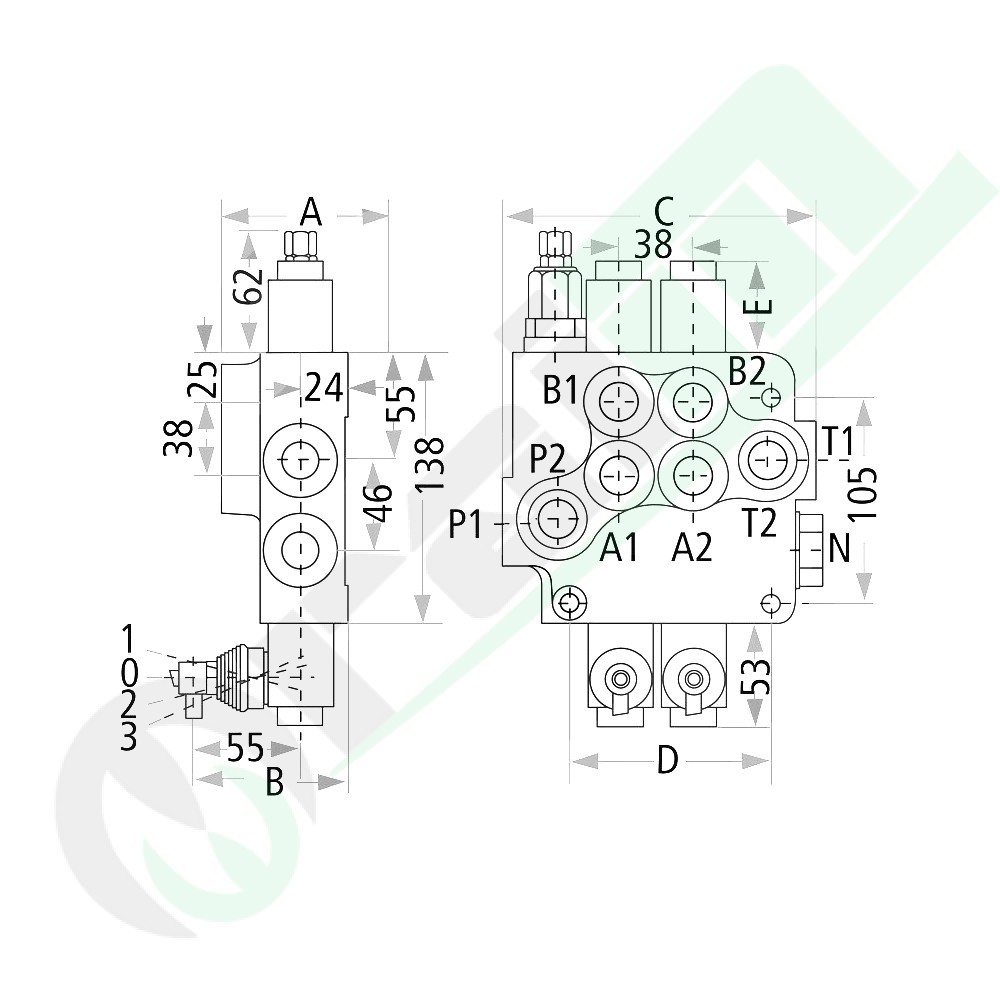

Dimensioni (mm)

Dati dimensionali per l'installazione:

• A: 65 mm.
• B: 80 mm.
• C: 107 mm.
• D: 65 mm.
