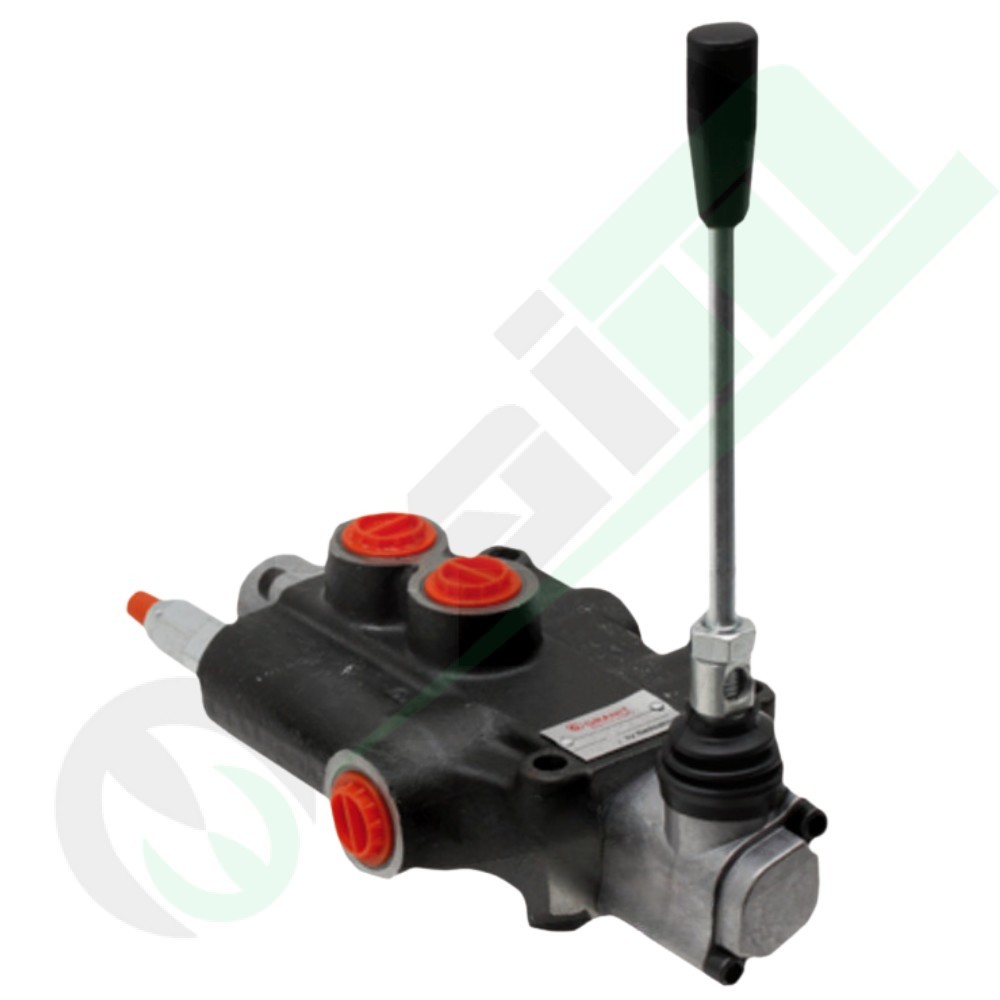

Distributore Idraulico Monoblocco GRANIT Z80 | 1x Doppio Effetto | Sistema Chiuso | 80 l/min

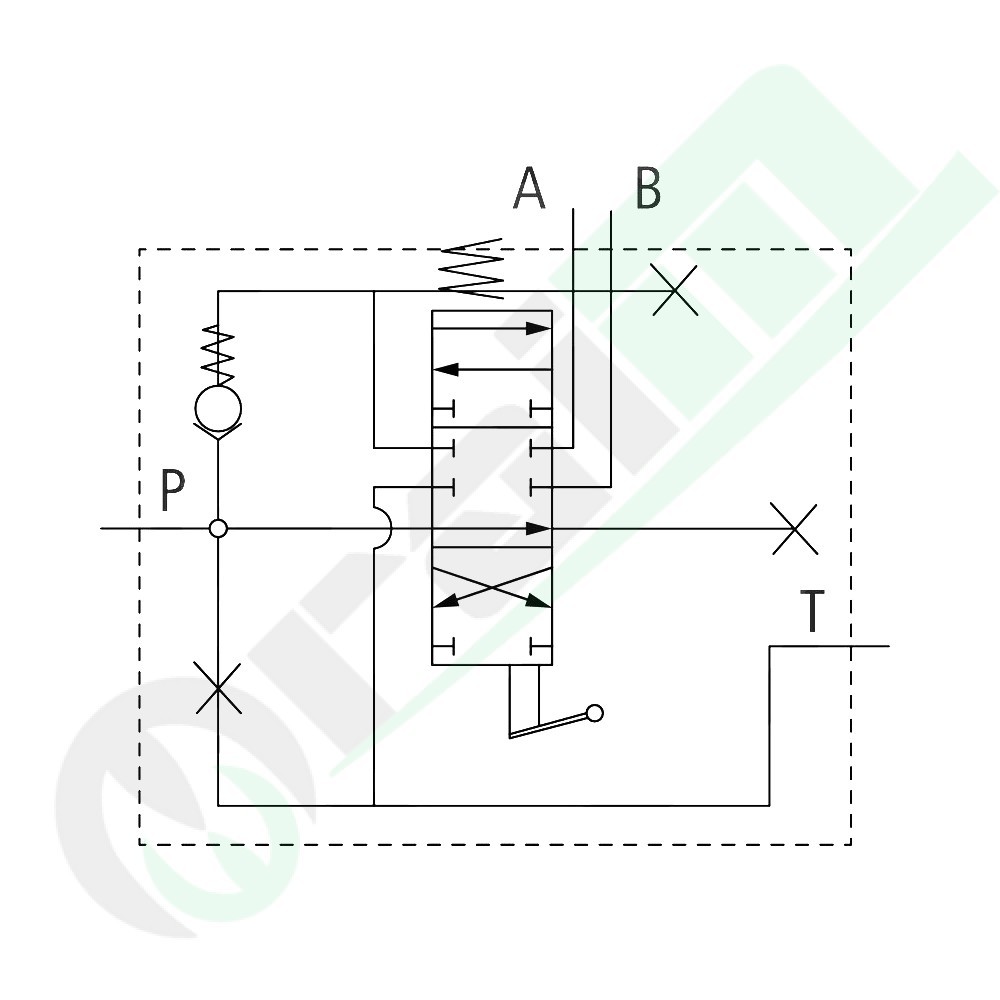

Il distributore idraulico GRANIT 87001377 della serie Z80 è una valvola monoblocco direzionale 4/3 vie, adatta per il controllo di un cilindro a doppio effetto. La funzione del centro è A-B chiuso con ritorno a molla, configurando un sistema chiuso. Ciò significa che in posizione neutra (centro), il flusso della pompa (P) viene bloccato (sistema chiuso), interrompendo l'alimentazione del fluido. La leva ritorna automaticamente in posizione neutra. La valvola è realizzata in ghisa di acciaio ed è adatta per una pressione nominale di 250 bar e una portata massima di 80 l/min.

Specifiche Funzionali e Idrauliche

• Versione: 4/3 vie, 1 x doppio effetto (A-B chiuso / ritorno a molla / sistema chiuso). Questa è la configurazione a centro chiuso.
• Funziona leva: 1 x doppio effetto.
• Portata (l/min): 80.
• PN (Pressione Nominale): 250 bar.
• Pressione di esercizio nominale P - N (Alimentazione-Scarico): 250 bar.
• Pressione di esercizio nominale A - B (Utenze): 300 bar.
• Portata nominale T (Serbatoio): 50 bar.
• Perdita interna: circa 18 cm³/min a 120 bar.
• Temperatura dell'olio: -15° C fino a +80°C.
• Livello di impurità: 10 secondo NAS1638.

Dati Tecnici e Strutturali

• Codice Prodotto: 87001377.
• Rif. Orig.: 01Z80 A1 GKZ1C.
• Leva: 1.
• Versione: valvola monoblocco ghisa di acciaio.
• Raccordo P (Alimentazione, BSP): G 1/2".
• Raccordo T (Serbatoio, BSP): G 3/4".
• Raccordo N (Alimentazione/Scarico, BSP): 3/4" BSP (dalla descrizione del prodotto).
• Raccordo A-B (Utenze, BSP): G 1/2".

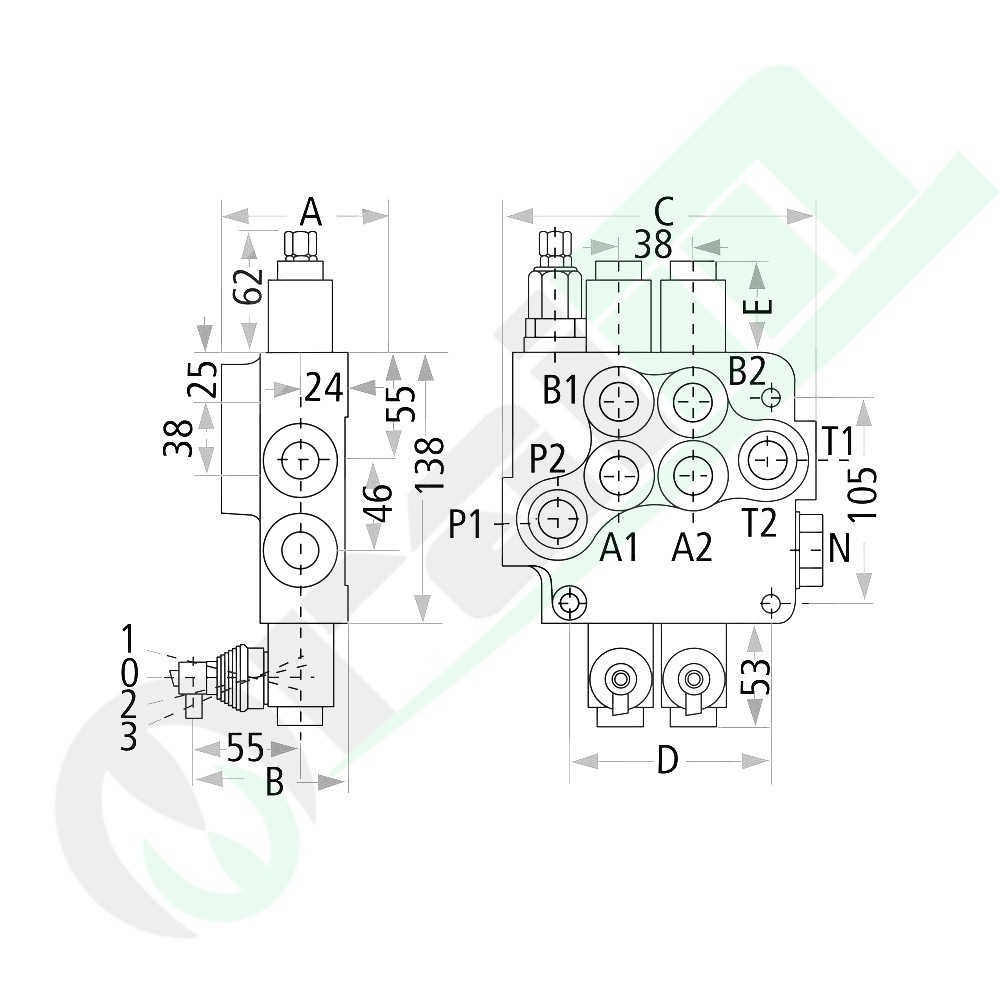

Dimensioni (mm)

Dati dimensionali per l'installazione:

• A: 65 mm.
• B: 80 mm.
• C: 107 mm.
• D: 65 mm.
