Distributore Idraulico Monoblocco GRANIT P120 | 1x Doppio Effetto | 160 l/min | 250 bar

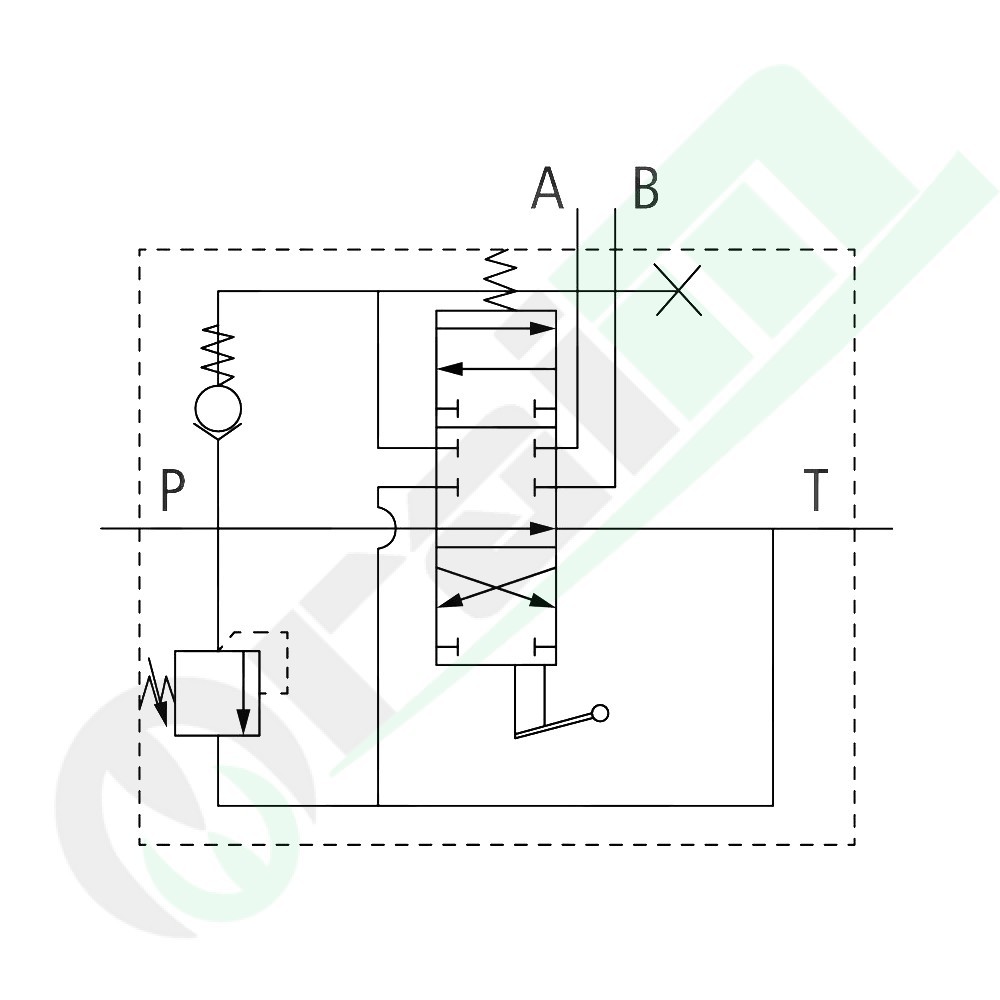

Il distributore idraulico GRANIT 87001050 della serie P120 è una valvola monoblocco direzionale 4/3 vie, progettata per il controllo di un cilindro a doppio effetto (DW). Questa valvola è adatta per applicazioni che richiedono una portata elevata, fino a 160 l/min. La funzione del centro è A-B chiuso con ritorno a molla. Questo configura un sistema a centro chiuso, dove il flusso della pompa (P) viene interrotto in posizione neutra (centro). La valvola è realizzata in acciaio fuso ed è adatta per una pressione nominale di 250 bar.

Specifiche Funzionali e Idrauliche

• Versione: 4/3 vie, 1 x doppio effetto (A-B chiuso / ritorno a molla). Questa è la configurazione a centro chiuso.
• Funziona leva: 1 x doppio effetto.
• Portata (l/min): 160.
• PN (Pressione Nominale): 250 bar.
• Pressione di esercizio nominale P (Alimentazione): 250 bar.
• Pressione di esercizio nominale A/B (Utenze): 300 bar.
• Pressione di esercizio nominale T (Serbatoio): 50 bar.
• Perdita interna: circa 30 cm³/min a 120 bar.
• Temperatura dell'olio: -15° C fino a +80°C.
• Livello di contaminazione: 10 secondo NAS1638.

Dati Tecnici e Strutturali

• Codice Prodotto: 87001050.
• Rif. Orig.: 01P120 A1GKZ1 - 11.
• Leva: 1.
• Versione: valvola monoblocco acciaio fuso.
• Raccordo P (Alimentazione, BSP): G 1".
• Raccordo T (Serbatoio, BSP): G 1".
• Raccordo A-B (Utenze, BSP): G 1".

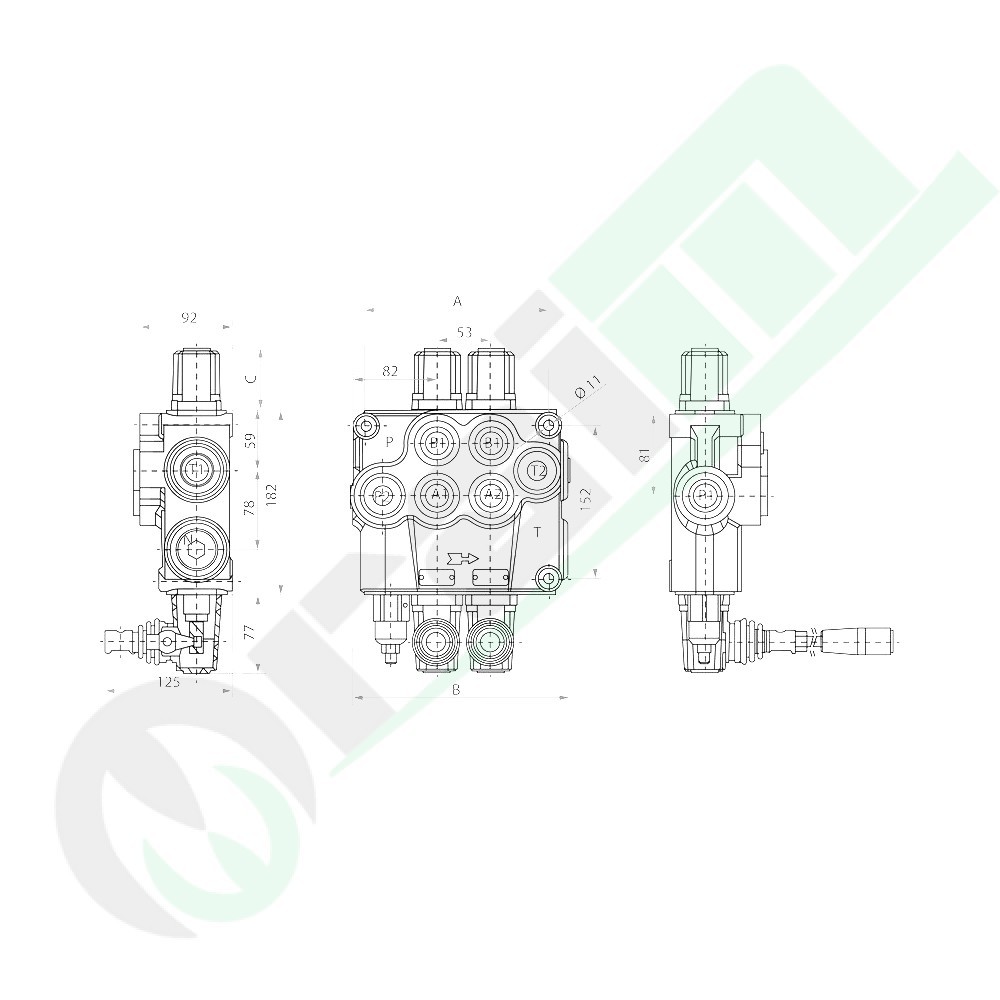

Dimensioni (mm)

Dati dimensionali per l'installazione:

• A: 129 mm.
• B: 160 mm.
• C: 64 mm.
