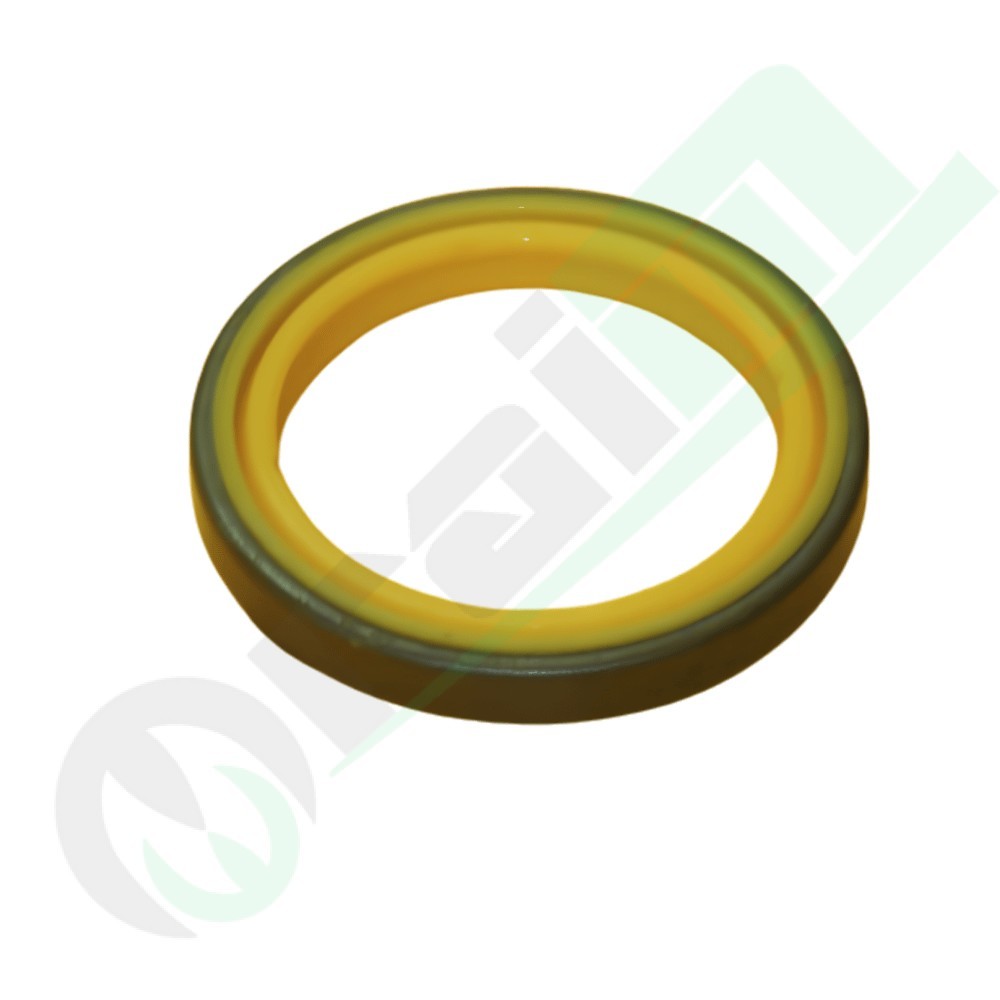

Anello di Tenuta a Labbro (Paraolio) per Macchine Movimento Terra Caterpillar - Codice: 1K-6982 / 1K6982
L'anello di tenuta a labbro radiale (paraolio per alberi rotanti e mozzi) (codice articolo principale 1K-6982 / 1K6982, riferimenti incrociati e codici OEM alternativi 1506751, 1672463, 2R0729, 2299381, 7J4407, 7J8273, 7L2375, 8C3840, CT2253281) è l'elemento di tenuta meccanica di precisione a standard primo equipaggiamento sviluppato per prevenire il trafilamento di oli idraulici e lubrificanti per trasmissioni, bloccando simultaneamente l'ingresso di particolato abrasivo, terra, fango e acqua nei gruppi cinematici delle macchine movimento terra Caterpillar. Realizzato con armatura metallica interna di irrigidimento in acciaio al carbonio e labbro di tenuta dinamico stampato in elastomero ingegnerizzato ad alta resistenza all'attrito e all'invecchiamento termico, è completato da una molla toroidale (jarrettiera) che mantiene una pressione radiale costante sull'albero anche in presenza di disallineamenti dinamici o vibrazioni operative severe. Assicura compatibilità diretta su una vasta gamma di motolivellatrici, escavatori gommati e cingolati, terne rigide ed articolate e pale gommate Caterpillar (tra cui serie 14, 16, 312, 315, 416, 420, 424, 428, 430, 432, 442, 444, 950, 966, 980 e 215B).
Caratteristiche Principali e Vantaggi Costruttivi
- Labbro di Tenuta Dinamico Calibrato con Molla Toroidale: Garantisce un contatto ermetico costante contro la superficie rettificata dell'albero rotante, compensando micro-eccentricità, usura radiale ed escursioni termiche estreme.
- Inserto Strutturale Metallico ad Alta Rigidezza: Cassa interna in acciaio stampato che assicura una tenuta salda per interferenza all'interno della sede dell'alloggiamento, scongiurando rotazioni indesiderate o dislocamenti sotto pressione idrodinamica.
- Elastomero Tecnico ad Ampio Range Termico: Formulazione resistente a oli minerali e sintetici per trasmissioni e ponti, grassi a base di litio, idrocarburi e temperature operative continue fino a +120°C (con picchi fino a +150°C).
- Protezione Antipolvere Aggiuntiva: Geometria con labbro secondario parapolvere (design a doppio labbro), essenziale per preservare il labbro principale dall'azione abrasiva di sabbia silicea, roccia frantumata e fango di cantiere.
- Precisione Dimensionale a Standard OEM Caterpillar: Quote micrometriche conformi ai disegni tecnici originali di montaggio, assicurando un innesto agevole e una lunga durata operativa senza usura precoce dell'albero di contatto.
Specifiche Tecniche
| Codice Prodotto Principale |
1K-6982 / 1K6982 |
| Codici Intercambiabili e Riferimenti Incrociati |
1506751, 1672463, 2R0729, 2299381, 7J4407, 7J8273, 7L2375, 8C3840, CT2253281 |
| Marchio Costruttore di Riferimento |
Caterpillar (CAT) |
| Tipologia Componente |
Anello di tenuta radiale a labbro per alberi rotanti (paraolio) |
| Materiale Labbro di Tenuta |
Elastomero tecnico resistente ad oli, grassi ad alta pressione e usura termomeccanica |
| Struttura di Supporto |
Armatura metallica rigida in acciaio al carbonio e molla di pretensionamento toroidale in acciaio armonico |
| Funzione Primaria |
Ritenuta lubrificante interno e barriera ermetica contro fango, polvere e acqua |
Tabella Applicazioni e Modelli Macchine Caterpillar
| Famiglia Macchina |
Serie / Gruppo |
Modelli Caterpillar Compatibili |
| Motolivellatrici (Motor Graders) |
Serie 14 • Serie 16 |
14, 14H • 16, 16H |
| Escavatori Cingolati |
Serie 300 • Serie 200 |
312, 312C • 315, 315C • 215B |
| Terne (Backhoe Loaders) |
Serie 416, 420, 424, 428 |
416, 416C, 416D, 416E • 420, 420D • 424, 424D • 428, 428D |
| Serie 430, 432, 442, 444 |
430, 430E • 432, 432D • 442, 442D, 442E • 444, 444E |
| Pale Gommate (Wheel Loaders) |
Serie 900 |
950, 950H • 966, 966H • 980, 980H |
Linee Guida di Montaggio e Note d'Officina: Prima dell'installazione, pulire accuratamente la sede nell'alloggiamento e ispezionare la superficie di scorrimento dell'albero rotante per verificare l'assenza di rigature, bave o scalini d'usura (se necessario, lucidare o impiegare una bussola di usura). Applicare un velo sottile di olio o grasso pulito compatibile sul labbro di tenuta e riempire lo spazio tra il labbro primario e secondario a circa metà volume per evitare l'avviamento a secco. Inserire l'anello perpendicolarmente alla sede utilizzando un punzone tubolare a battuta piana di diametro adeguato che spinga esclusivamente sulla cassa metallica esterna, evitando urti diretti sul labbro in elastomero o la fuoriuscita accidentale della molla di pretensionamento. Verificare che l'anello sia inserito alla profondità prescritta dal manuale d'officina Caterpillar.
