Coppia di Aste Curve in Acciaio INOX 304 per Convogliatore Ø 600 mm 5 Fori Codice 27393

iLe foto sono indicative e prese dai cataloghi ufficiali: il prodotto può differire in alcuni dettagli. Fai riferimento alle specifiche tecniche.

AftermarketRif.

Coppia di Aste Curve in Acciaio INOX 304 per Convogliatore Ø 600 mm 5 Fori Codice 27393

La coppia di aste curve in acciaio INOX 304 (codice 27393) è un set di tubi irroranti sagomati ad alta precisione, progettati specificamente per l'installazione su atomizzatori agricoli con ventola di diametro 600 mm. Ciascuna asta presenta uno sviluppo lineare (L) di 560 mm con un raggio di curvatura di 365 mm ed è predisposta con 5 fori dotati di morsetti filettati da 1/4" Femmina per l'alloggiamento dei getti portaugelli. Il kit include un attacco di alimentazione principale da 1/2" Maschio e il relativo tappo di chiusura. La costruzione interamente in acciaio inossidabile AISI 304 assicura

Raggio di Curvatura Convexa: 365 mm
Sviluppo Lunghezza Lineare (L): 560 mm

115,00 €IVA inclusa

Coupon -2,30 € -2% sul carrello

Sconto extra riservato ai clienti registrati

Accedi per sbloccare il codice

Prezzo finale con coupon: 112,70 €

Dubbi sulla compatibilità?Scrivici con il modello del tuo trattore

Pagamenti sicuriReso rapidoSpedizione gratis oltre 30 € + IVA

Descrizione

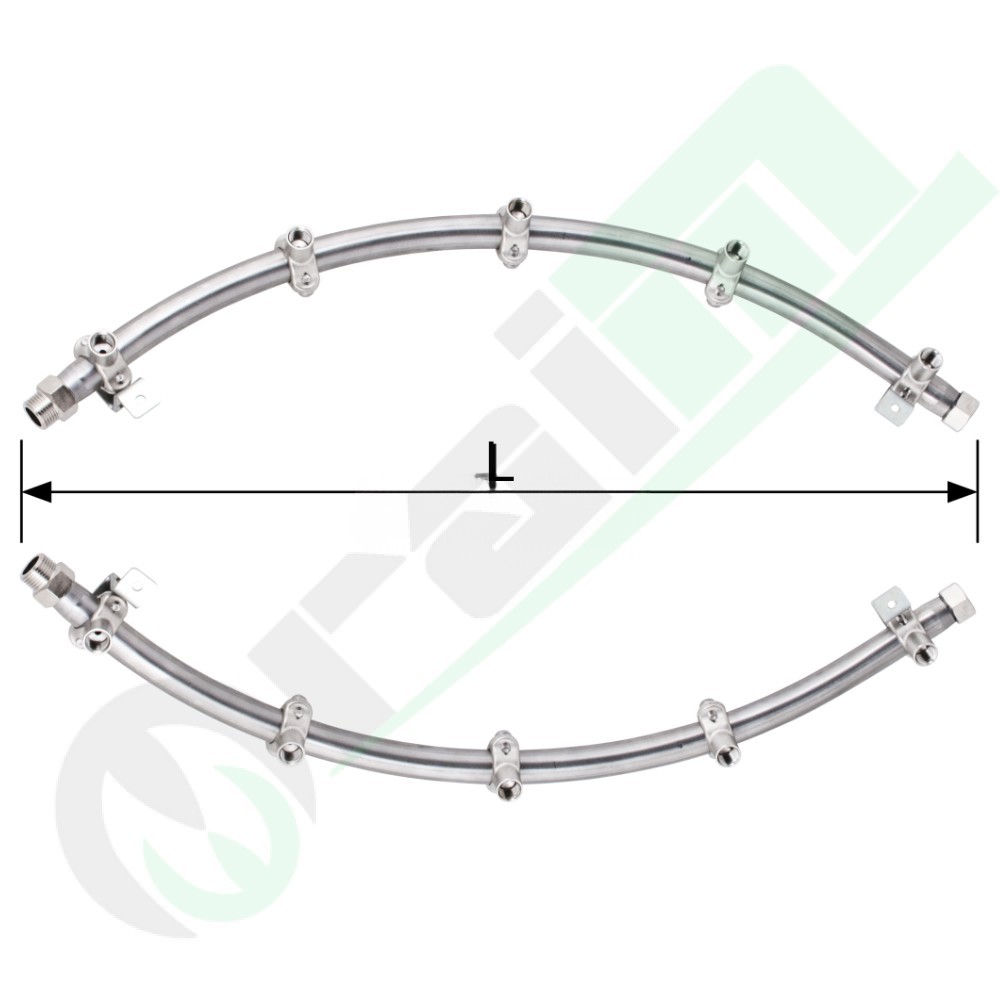

La coppia di aste curve in acciaio INOX 304 (codice 27393) è un set di tubi irroranti sagomati ad alta precisione, progettati specificamente per l'installazione su atomizzatori agricoli con ventola di diametro 600 mm. Ciascuna asta presenta uno sviluppo lineare (L) di 560 mm con un raggio di curvatura di 365 mm ed è predisposta con 5 fori dotati di morsetti filettati da 1/4" Femmina per l'alloggiamento dei getti portaugelli. Il kit include un attacco di alimentazione principale da 1/2" Maschio e il relativo tappo di chiusura. La costruzione interamente in acciaio inossidabile AISI 304 assicura un'eccellente resistenza alla corrosione e alla pressione dei trattamenti fitosanitari.

Specifiche tecniche

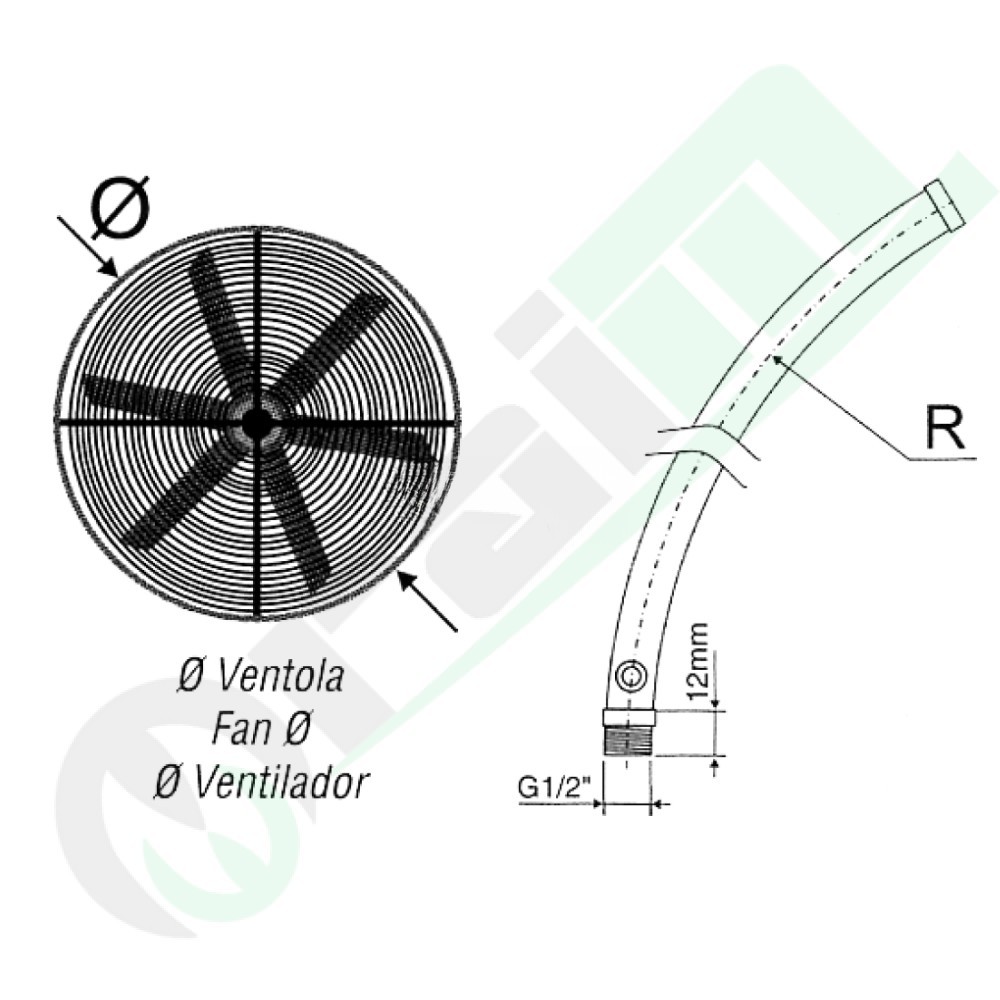

Tipologia Componente	Coppia di aste idrauliche curve (destra e sinistra) per atomizzatore
Compatibilità Ventola Diametro	Ø 600 mm (Macchine da irrorazione e atomizzatori a target tondo)
Raggio di Curvatura Convexa	365 mm
Configurazione Alloggiamenti Getti	5 fori / 5 cavallotti per asta (totale 10 getti sulla coppia)
Sviluppo Lunghezza Lineare (L)	560 mm
Specifiche Filettature ed Attacchi	Uscite getti: 1/4" GAS Femmina \| Ingresso principale: 1/2" GAS Maschio
Materiale Corpo Tubazione	Acciaio INOX AISI 304 (Inossidabile ad alta resistenza termomeccanica)
Accessori Inclusi di Serie	Tappo di chiusura terminale e filettature per accoppiamento porta-ugelli a morsetto
Codice Identificativo Prodotto	27393

Consigli di montaggioMontaggio geometrico sul convogliatore: Posizionare le due aste (destra e sinistra) lungo la flangia perimetrale del convogliatore d'aria da 600 mm. Fissare la struttura tramite i punti di staffaggio dei cavallotti, verificando che il raggio da 365 mm sia concentrico rispetto al profilo della ventola per ottimizzare l'investimento del flusso d'aria sui getti.
Allacciamento idraulico stagno: Connettere la linea di mandata del fluido all'attacco maschio da 1/2". Avvitare i corpi porta-ugello desiderati sulle uscite filettate da 1/4" utilizzando guarnizioni idonee o frenafiletti sigillante per escludere cali di pressione di linea nel circuito.
Ciclo di spurgo e svernamento: Sfruttare la presenza del tappo di chiusura terminale per eseguire lavaggi periodici del condotto INOX 304. Svitando il tappo a fine trattamento, è possibile scaricare i depositi insolubili delle polveri bagnabili, evitando l'ostruzione degli ugelli e proteggendo l'impianto durante il rimessaggio invernale.
