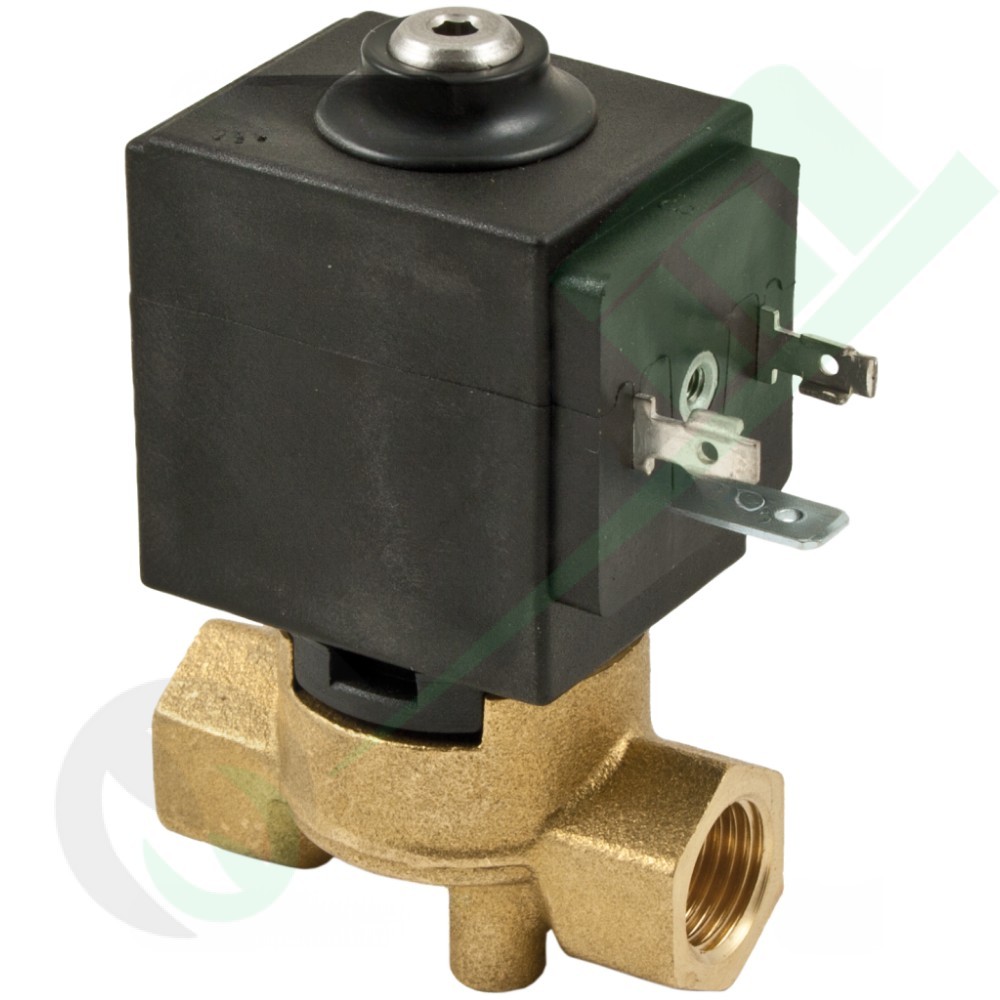

Elettrovalvola a Due Vie Servocomandata 12V da 1/4" - Cod. 27567
L'elettrovalvola a 2 vie servocomandata da 1/4" (Codice Articolo: 27567) è un dispositivo fluidodinamico di livello professionale a elevate prestazioni, progettato specificamente per l'intercettazione e il controllo automatico dei flussi liquidi nei circuiti idraulici di barre da diserbo, atomizzatori agricoli e sistemi di irrorazione industriale. Alimentata a bassa tensione (12V) per la massima sicurezza di bordo macchina, questa valvola garantisce una commutazione rapida, una tenuta stagna ottimale e una stabilità di funzionamento eccellente anche in condizioni operative gravose.
Dettagli Costruttivi e Architettura Idromeccanica
Questa elettrovalvola è configurata con logica "Normalmente Chiusa" (NC), bloccando il passaggio del fluido in assenza di alimentazione elettrica e agendo come un dispositivo di sicurezza intrinseco contro gli sversamenti accidentali di miscele chimiche. Essendo una valvola di tipo servocomandato (o a polmoncino), sfrutta l'energia cinetica e differenziale di pressione del fluido stesso per agevolare l'apertura della membrana principale, permettendo di gestire portate fino a 4,5 litri al minuto con pressioni operative comprese tra 0 e 8 bar. La struttura meccanica incorpora un innovativo cannotto con innesto a baionetta e un ferma-bobina in gomma antivibrante, soluzioni ingegneristiche sviluppate per facilitare le operazioni di manutenzione rapida sul solenoide e smorzare le sollecitazioni tipiche dei mezzi agricoli in movimento. Tutti gli organi interni e i componenti mobili sono interamente realizzati in acciaio INOX di alta qualità, una scelta strutturale che assicura una protezione totale dall'ossidazione e una resistenza chimica eccezionale all'azione corrosiva di fitofarmaci, acidi, diserbanti concentrati e soluzioni rameiche. I materiali di tenuta di alta gamma tollerano un range termico dei fluidi estremamente esteso, da -10 fino a +130°C, rendendo la valvola ideale per impieghi in qualsiasi scenario stagionale o con liquidi caldi.
Specifiche Tecniche
| Tipologia Componente |
Elettrovalvola idraulica a 2 vie / 2 posizioni (2/2 NC) |
| Principio di Funzionamento |
Servocomandata (Normalmente Chiusa) |
| Tensione Nominale di Alimentazione |
12 V (Corrente Continua per impianti di bordo) |
| Specifiche Filettature e Raccordi |
Attacchi filettati da 1/4" GAS (Attacco 1: ENTRATA | Attacco 2: USCITA) |
| Range Pressione di Esercizio |
0 - 8 bar |
| Portata Idraulica Nominale |
4,5 L/min (4.5 l/min) |
| Limiti di Temperatura Fluido |
Da -10 a +130°C (Elevata stabilità termica dei polimeri di tenuta) |
| Materiale Nucleo e Componenti Interni |
Acciaio INOX (Inossidabile ad alta resistenza meccanica) |
| Codice Identificativo Prodotto |
27567 |
Linee Guida d'Installazione e Configurazione Idraulica di Bordo
- Orientamento del flusso idraulico: Rispettare tassativamente la direzione del fluido durante il montaggio nel circuito. Collegare la linea di mandata principale all'Attacco 1 (ENTRATA) e la tubazione derivata diretta ai getti o alle sezioni della barra all'Attacco 2 (USCITA).
- Montaggio del solenoide e cablaggio: Sfruttare l'innesto rapido del cannotto a baionetta per posizionare la bobina di comando da 12V. Assicurarsi che il ferma-bobina in gomma sia alloggiato correttamente nella sua sede per smorzare le vibrazioni generate dal motore del trattore o dalle asperità del terreno, prevenendo fessurazioni del solenoide.
- Flussaggio preventivo e manutenzione: Prima di connettere l'elettrovalvola, eseguire un lavaggio approfondito dei condotti per rimuovere scorie di saldatura o impurità che potrebbero depositarsi sulla membrana servocomandata. A fine stagione, effettuare un ciclo di risciacquo con acqua pulita per prevenire la cristallizzazione dei residui chimici all'interno degli organi in acciaio INOX.
