Morsetto a Fascetta in Ottone per Aste Inox da 1/2" Codice 26233 - Adattabile OEM 004215

iLe foto sono indicative e prese dai cataloghi ufficiali: il prodotto può differire in alcuni dettagli. Fai riferimento alle specifiche tecniche.

AragRif. OEM

Morsetto a Fascetta in Ottone per Aste Inox da 1/2" Codice 26233 - Adattabile OEM 004215

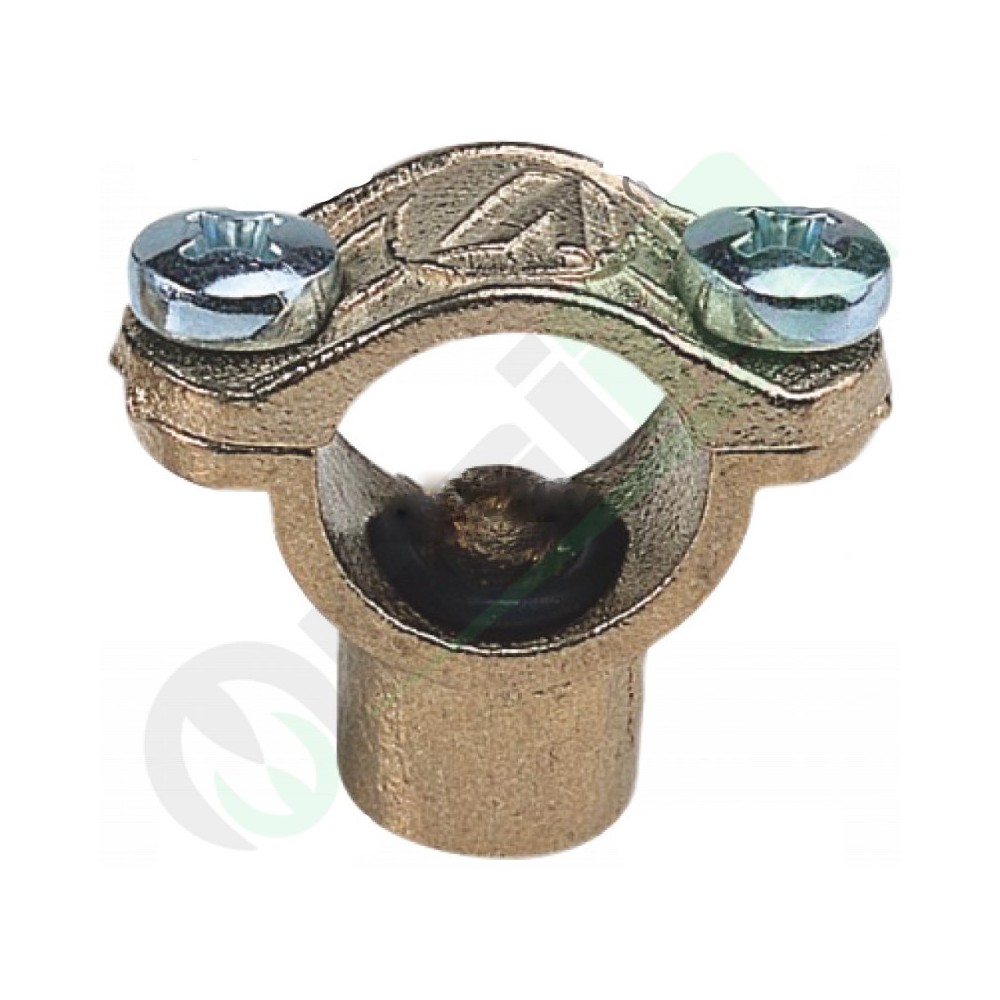

Il morsetto a fascetta in ottone (adattabile al codice originale OEM 004215) è un raccordo di giunzione professionale progettato per il fissaggio e l'alimentazione dei getti portaugelli su aste irroranti in acciaio inox da 1/2" (diametro esterno tubo 20 mm). Interamente realizzato in ottone stampato ad alta resistenza per sopportare le forti pressioni di esercizio degli atomizzatori, questo morsetto viene fornito completo di guarnizione di tenuta in gomma NBR. Presenta una filettatura di uscita da 1/4" Femmina per l'avvitamento del getto e richiede un foro di alimentazione sul tubo con diametr

Diametro Tubazione Alloggiamento (d): Ø 20 mm (corrispondente ad aste in acciaio INOX da 1/2")
Filettatura Uscita Porta-Getti (f): 1/4" GAS (Attacco di tipo FEMMINA)
Diametro Foro di Alimentazione: 7 mm

4,99 €IVA inclusa

Coupon -0,10 € -2% sul carrello

Sconto extra riservato ai clienti registrati

Accedi per sbloccare il codice

Prezzo finale con coupon: 4,89 €

Dubbi sulla compatibilità?Scrivici con il modello del tuo trattore

Pagamenti sicuriReso rapidoSpedizione gratis oltre 30 € + IVA

Descrizione

Il morsetto a fascetta in ottone (adattabile al codice originale OEM 004215) è un raccordo di giunzione professionale progettato per il fissaggio e l'alimentazione dei getti portaugelli su aste irroranti in acciaio inox da 1/2" (diametro esterno tubo 20 mm). Interamente realizzato in ottone stampato ad alta resistenza per sopportare le forti pressioni di esercizio degli atomizzatori, questo morsetto viene fornito completo di guarnizione di tenuta in gomma NBR. Presenta una filettatura di uscita da 1/4" Femmina per l'avvitamento del getto e richiede un foro di alimentazione sul tubo con diametro (d) di 7 mm.

Specifiche tecniche

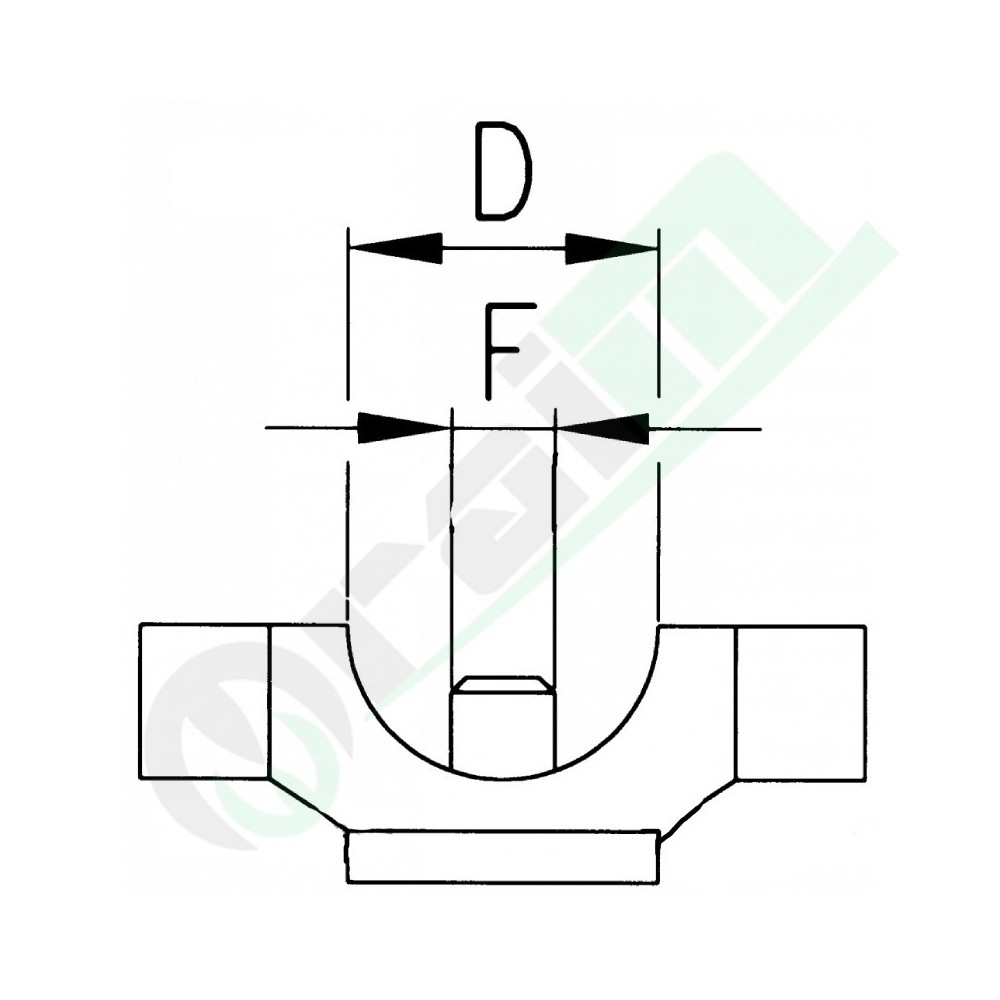

Tipologia Componente	Morsetto / Fascetta di derivazione idraulica a staffa per barre irroranti
Diametro Tubazione Alloggiamento (d)	Ø 20 mm (corrispondente ad aste in acciaio INOX da 1/2")
Filettatura Uscita Porta-Getti (f)	1/4" GAS (Attacco di tipo FEMMINA)
Diametro Foro di Alimentazione	7 mm
Materiale Corpo Morsetto	Ottone industriale stampato ad alta densità
Elementi di Tenuta Inclusi	Guarnizione piana sagomata in gomma nitrilica anti-corrosione
Compatibilità OEM Cross	Adattabile a codice costruttore originale: 004215
Codice Identificativo Prodotto	MORSETTO A FASCETTA IN OTTONE PER ASTE INOX 1/2"

Consigli di montaggioPreparazione dell'asta e centraggio: Praticare un foro calibrato sulla tubazione in acciaio INOX da 1/2" in corrispondenza del punto di alloggiamento dell'ugello. Sbavare accuratamente i bordi del foro per evitare che frammenti metallici danneggino la guarnizione.
Serraggio meccanico di accoppiamento: Posizionare la guarnizione inclusa nella sede del morsetto in ottone, allineare il perno di mandata da 7 mm con il foro eseguito sull'asta e serrare la vite della fascetta. Distribuire la forza in modo uniforme per garantire la compressione omogenea della gomma senza deformare il filetto da 1/4" femmina.
Ispezione e rimessaggio: Durante i lavaggi periodici dell'atomizzatore, verificare che non vi siano micro-trafilamenti d'acqua attorno alla fascetta da 20 mm. La robustezza dell'ottone previene le fessurazioni da gelo invernale, ma si raccomanda lo svuotamento totale dei circuiti idraulici prima del rimessaggio.
