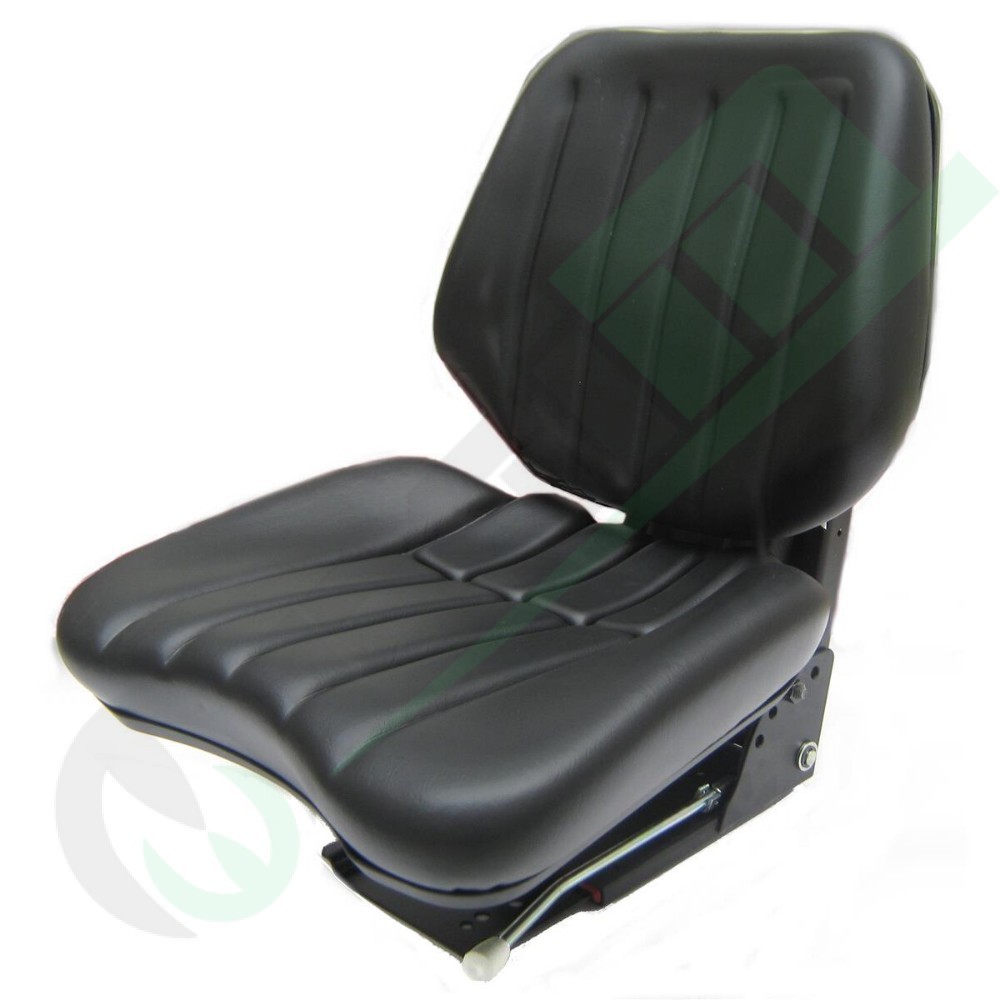

Sedile con Sospensione Meccanica Grammer DS 44 / 1B in PVC con Staffa Regolabile Vario - Codici: 2052165 / G2052165
Il sedile a sospensione meccanica Grammer DS 44 / 1B (codice articolo 2052165 / G2052165) è il gruppo seduta ergonomico di primo impianto e ricambio originale Grammer sviluppato per trattori agricoli a piattaforma aperta, frutteto/vigneto e cabina standard. Equipaggiato con un cinematismo a parallelogramma con molleggio meccanico integrato ad ammortizzatore oleodinamico, garantisce un efficace assorbimento di scossoni, urti e vibrazioni a bassa frequenza tipiche della marcia su terreni sconnessi. Il rivestimento in PVC ad alta resistenza impermeabile e lavabile lo rende ideale per resistere all'esposizione continuativa a pioggia, fango, polvere e raggi ultravioletti. La caratteristica distintiva della serie Vario risiede nella piastra/staffa inferiore ad inclinazione variabile regolabile su 6 posizioni angolari (10°, 16°, 20°, 26°, 36°, 50°), consentendo l'adattamento perfetto sui tunnel parafango o montanti inclinati dei principali marchi agricoli in foto: Case IH, Deutz-Fahr, Fendt, Fiat, John Deere, Lamborghini, Landini, Lindner, Massey Ferguson, New Holland e Same.
Caratteristiche Principali e Vantaggi Ergonomici
- Sospensione Meccanica Oleodinamica Grammer: Sistema a pantografo con molla ad alta resilienza accoppiata ad ammortizzatore idraulico a doppio effetto con corsa utile di 90 mm, in grado di isolare la colonna vertebrale dell'operatore dai contraccolpi del terreno.
- Staffa di Fissaggio ad Angolo Regolabile Vario: Base di montaggio inclinabile su 6 angolazioni preimpostate (10° / 16° / 20° / 26° / 36° / 50°), concepita per consentire un allineamento orizzontale della seduta anche su parafanghi o piastre inclinate.
- Regolazione Continua del Peso Operatore (50 – 120 kg): Taratura progressiva e precisa della rigidità elastica del molleggio mediante manopola frontale, per una risposta dinamica ottimale su misura dell'operatore.
- Regolazione Longitudinale Integrata su Guide: Corsa di scorrimento orizzontale di 150 mm su guide a rullini scorrevoli e bloccaggio a pettine, per garantire la distanza ideale dai pedali e dal volante.
- Rivestimento Robusto e Impermeabile in PVC: Schiumatura poliuretanica a caldo sagomata anatomicamente, rivestita in vinile PVC resistente all'abrasione, ai raggi UV, a tagli superficiali e ai lavaggi con getti d'acqua.
- Predisposizione per Accessori di Sicurezza: Struttura predisposta per l'integrazione di microinterruttore di presenza uomo (opzionale) e kit cintura di sicurezza (opzionale).
Specifiche Tecniche
| Codici Prodotto Commerciale |
2052165 / G2052165 |
| Modello Sedile Grammer |
DS 44 / 1B (DS44/1B Vario) |
| Tipologia Ammortizzazione |
Meccanica a parallelogramma con ammortizzatore oleodinamico |
| Corsa del Molleggio |
90 mm |
| Campo di Regolazione Peso |
Regolabile in continuo da 50 a 120 kg |
| Regolazione Longitudinale |
150 mm su guide scorrevoli a scatto |
| Inclinazione Staffa Vario |
Regolabile su angoli di 10° / 16° / 20° / 26° / 36° / 50° |
| Scartamento / Carreggiata Guide |
187 mm (fino a 187 mm) |

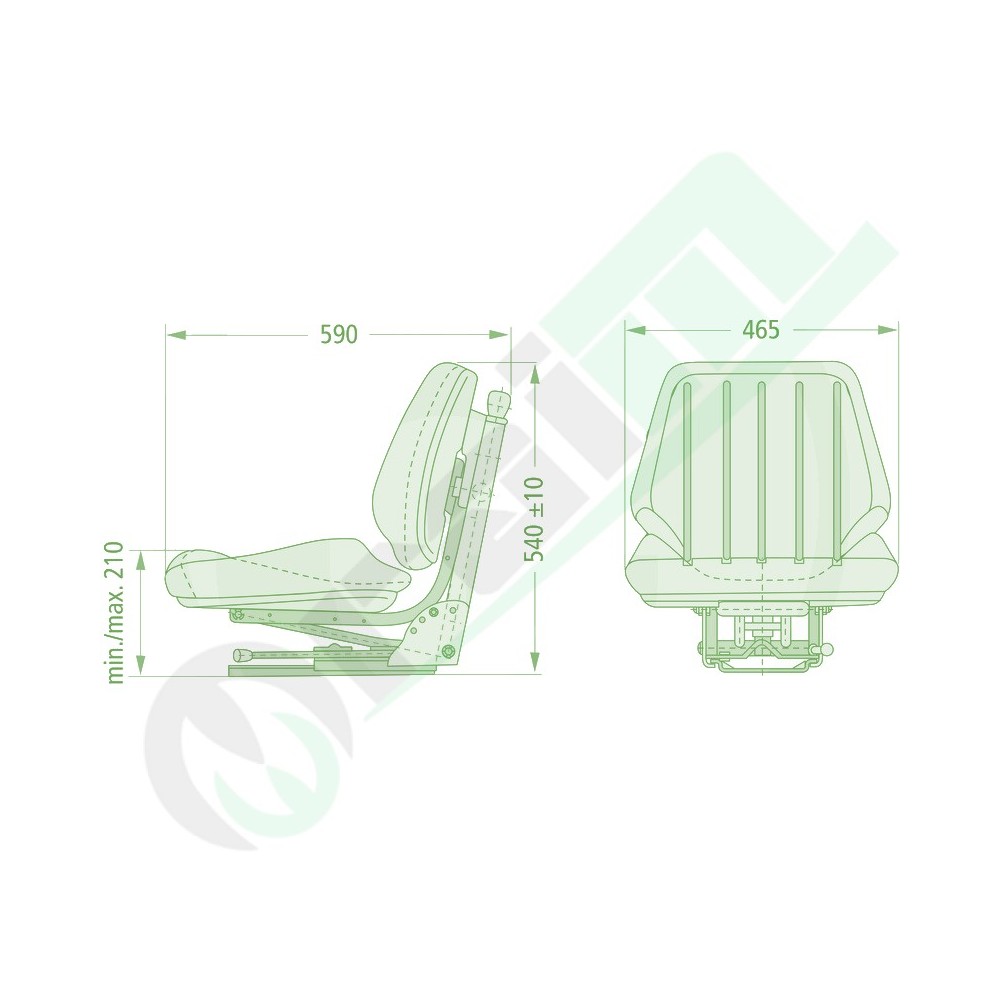

| Dimensioni Esterne (L x P x H) |
Larghezza sedile: 480 mm • Lunghezza: 590 mm • Altezza: 550 mm |
| Larghezza Utile Seduta |
465 mm |
| Materiale Rivestimento |
PVC (vinilpelle) impermeabile anti-UV ad alta resistenza |
| Consolle Joystick |
No |
| Dotazioni di Sicurezza (Opzionali) |
Cintura di sicurezza statica/arrotolabile • Interruttore/sensore presenza uomo a sedile |
Marche Compatibili (Applicazione con Interasse / Carreggiata 187 mm)
| Marchio Trattore |
Allestimenti & Condizioni di Compatibilità |
| Case IH |
Modelli con fissaggio a basamento stretto o parafango inclinato con scartamento fino a 187 mm |
| Deutz-Fahr |
Trattori da campo aperto e specializzati con staffa di montaggio a carreggiata 187 mm |
| Fendt |
Modelli compatti e da frutteto con piastra staffa inclinata serie Farmer e compatibili |
| Fiat / Fiatagri |
Serie Nastro Oro, serie 66, serie 80 e derivati con fissaggio a slitta 187 mm |
| John Deere |
Trattori compatti, utility e serie specialistiche predisposti per interasse guide 187 mm |
| Lamborghini |
Trattori da vigneto/frutteto e campo aperto del gruppo SDF con carreggiata staffa fino a 187 mm |
| Landini |
Modelli gommati e cingolati compatibili con attacco a staffa Vario regolabile a 187 mm |
| Lindner |
Trattori polivalenti alpini e compatti con basamento a carreggiata 187 mm |
| Massey Ferguson |
Trattori serie compatte e campo aperto storiche/moderne predisposti per interasse 187 mm |
| New Holland |
Serie utility, frutteto e trattori a piattaforma aperta con attacco guide da 187 mm |
| Same |
Trattori da frutteto, vigneto e campo aperto con piastra o supporto inclinato interasse 187 mm |
Linee Guida di Montaggio e Note d'Officina: Prima dell'installazione, verificare le forature della piastra del trattore e impostare l'angolo corretto della staffa inferiore Vario (selezionabile tra 10°, 16°, 20°, 26°, 36° o 50°) per mantenere la seduta perfettamente orizzontale. Fissare saldamente le guide di scorrimento (scartamento 187 mm) utilizzando bulloneria in classe di resistenza adeguata (consigliata classe 8.8 o superiore con rondelle autobloccanti). Se richiesto dall'allestimento di sicurezza della macchina, installare il microinterruttore di presenza operatore prima di vincolare definitivamente il sedile e connettere il cablaggio elettrico al consenso avviamento/PTO. Una volta installato, registrare la manopola di precarico in funzione del peso reale dell'operatore (50-120 kg) e verificare che l'escursione longitudinale di 150 mm e la corsa di molleggio di 90 mm avvengano liberamente senza urtare contro comandi o parafanghi.
