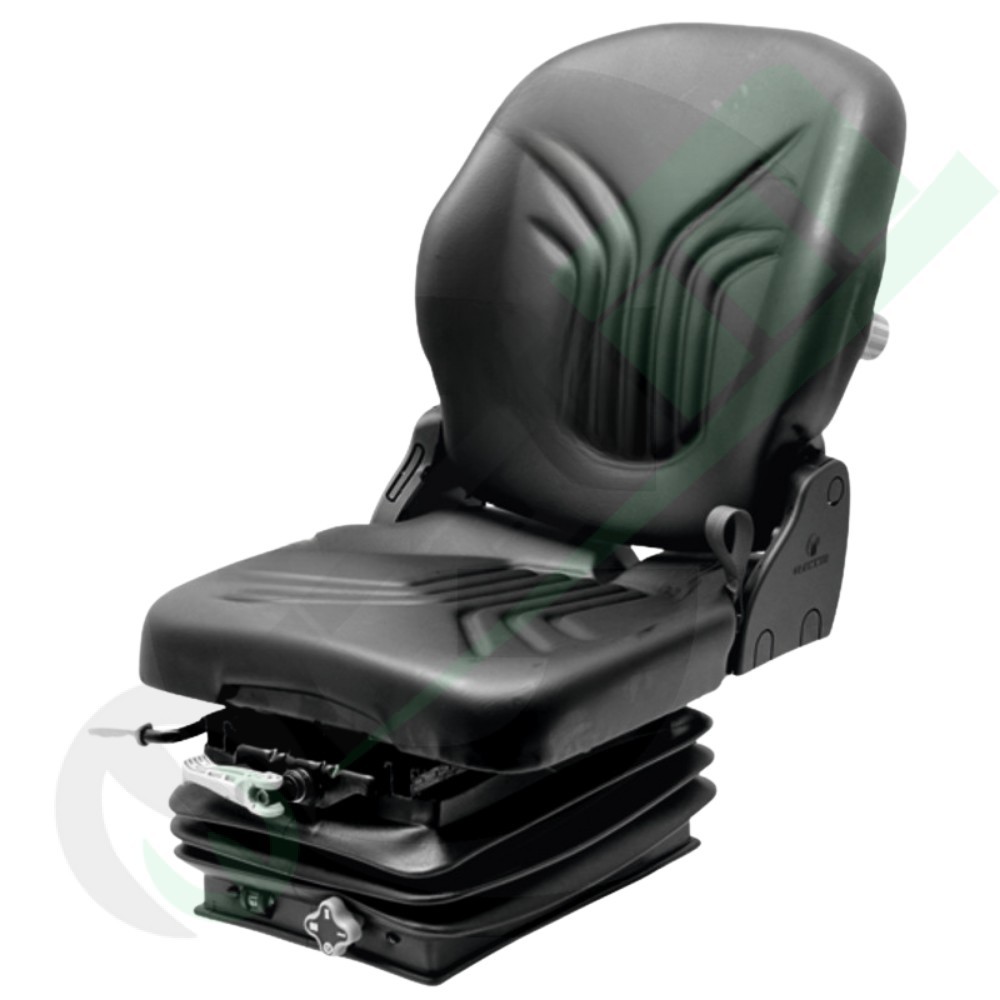

Sedile con Sospensione Meccanica Grammer Compacto Basic S (MSG83/511) in PVC - Codice: 2401081364 / Rif. Orig. 1081364
Il sedile a sospensione meccanica ribassata e compatta Grammer Compacto Basic S (tipo MSG83/511) (codice articolo 2401081364, codice originale Grammer 1081364) è il gruppo seduta ergonomico di primo impianto e ricambio a profilo compatto (larghezza cuscino 400 mm) progettato specificamente per trattori specializzati da frutteto, vigneto, macchine comunali, piattaforme compatte e trattori a carreggiata stretta. Dotato di un robusto telaio a pantografo con sospensione meccanica da 80 mm di corsa utile, integra un ingegnoso sistema di regolazione combinata di altezza e peso: mediante una manopola rotante è possibile selezionare 3 differenti livelli di altezza (altezza totale da 627 a 687 mm), mentre la leva frontale con indicatore visivo a finestra consente di tarare il precarico direttamente da seduti, preservando l'intera corsa utile di molleggio. Il rivestimento in PVC ad alta resistenza impermeabile e anti-UV garantisce massima protezione contro pioggia, sole, fango e lavaggi continui. Con schienale ad inclinazione registrabile, supporto lombare meccanico e scartamento/carreggiata guide fino a 225-227 mm, assicura compatibilità diretta universale su vari modelli dei marchi Case IH, Deutz-Fahr, Fendt, Fiat, Ford, John Deere, Kubota, Lamborghini, Landini, Massey Ferguson, McCormick, Same e New Holland.
Caratteristiche Principali e Vantaggi Ergonomici
- Design Compatto Salvaspazio (Larghezza 400 mm): Progettato appositamente per le cabine strette o i posti guida ribassati di trattori da vigneto e frutteto, offrendo massima libertà di movimento per le braccia e i comandi laterali.
- Sospensione Meccanica Ergonomica (Corsa 80 mm): Cinematismo a forbice calibrato per assorbire efficacemente vibrazioni ad alta intensità e contraccolpi del terreno, salvaguardando la schiena del conducente.
- Regolazione Integrata di Altezza (3 Livelli) e Peso: Regolazione dell'altezza da 627 a 687 mm tramite manopola e taratura del peso effettuabile comodamente da seduti tramite leva frontale con finestra graduata, per garantire sempre la corretta corsa residua di molleggio.
- Supporto Lombare Meccanico e Schienale Inclinabile: Supporto ergonomico della colonna vertebrale regolabile integrato e schienale modulabile nell'angolo di inclinazione per contrastare l'affaticamento durante le lunghe giornate di lavoro.
- Corsa Longitudinale Maggiorata (210 mm): Scorrimento orizzontale esteso su guide a rullini per consentire una regolazione personalizzata della distanza da volante e pedaliere.
- Rivestimento Robusto in PVC Impermeabile: Vinile tecnico resistente ai raggi UV, a oli, carburanti e abrasioni, ideale per macchine agricole a piattaforma aperta prive di cabina.
- Predisposizione Completa per Accessori: Compatibile con braccioli orientabili (opzionali), molleggio orizzontale longitudinale (opzionale), microinterruttore presenza uomo (opzionale) e riscaldamento sedile (opzionale).
Specifiche Tecniche
| Codice Prodotto Commerciale |
2401081364 |
| Riferimento Originale Grammer |
1081364 |
| Tipologia / Modello Sedile |
Compacto Basic S (MSG83/511) |
| Tipologia di Ammortizzazione |
Meccanica a parallelogramma con smorzatore idraulico |
| Corsa del Molleggio |
80 mm |
| Regolazione Altezza Sedile |
Regolazione su 3 livelli da 627 mm a 687 mm |
| Regolazione Longitudinale |
210 mm su guide di scorrimento a pettine |
| Scartamento / Carreggiata Guide |
227 mm (fino a 225 mm) |
| Larghezza Seduta / Imbottitura |
400 mm |

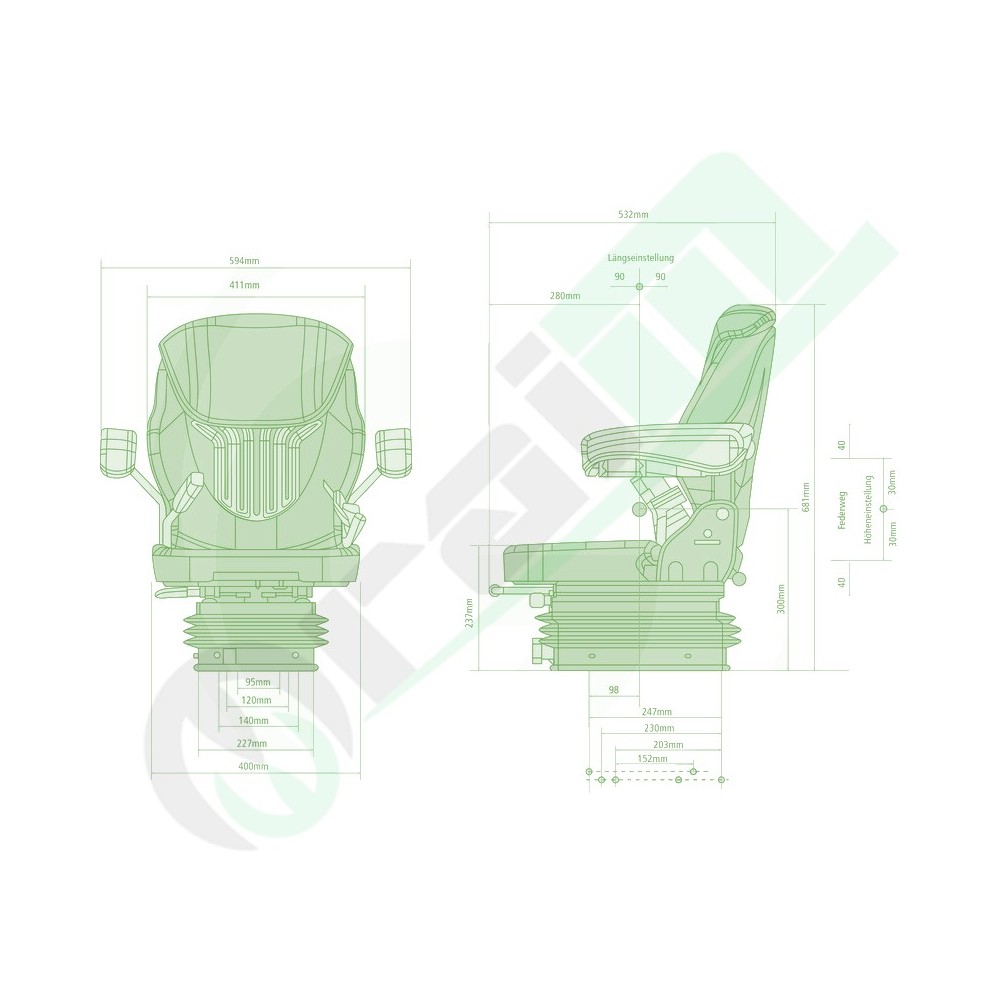

| Dimensioni Esterne (L x P x H) |
Larghezza: 400 mm • Lunghezza: 501 mm • Altezza: 627 – 687 mm |
| Materiale Rivestimento |
PVC impermeabile tecnico lavabile ad alta resistenza UV |
| Supporto Lombare |
Meccanico integrato |
| Regolazione Schienale |
Inclinazione dello schienale regolabile in continuo |
| Dotazioni Opzionali Aggiuntive |
Braccioli • Interruttore sedile presenza uomo • Sospensione orizzontale longitudinale • Riscaldamento seduta |
Marchi Trattori Compatibili (Applicazione Carreggiata 225 – 227 mm)
| Marchio Trattore |
Allestimenti & Condizioni di Montaggio |
| Case IH |
Trattori compatti, utility e piattaforme con basamento sedile 225-227 mm |
| Deutz-Fahr |
Trattori serie specializzate (Agroplus, frutteto/vigneto) e compatti |
| Fendt |
Serie compatte e specializzate narrow-track serie 200 V/F/P compatibili |
| Fiat / Fiatagri & Ford |
Serie compatte da frutteto e trattori da pendenza con attacco a slitta 227 mm |
| John Deere |
Trattori serie specializzate (serie 5E, 5G, 5GV, 5GF) e compatti utility |
| Kubota |
Trattori serie compatti (serie B, L, M narrow) con attacco guide fino a 227 mm |
| Lamborghini & Same |
Trattori frutteto, vigneto e campo aperto compatti del gruppo SDF |
| Landini & McCormick |
Gamme specializzate Rex, Mistral, Alpine e derivati conformi a scartamento 227 mm |
| Massey Ferguson |
Trattori serie MF 3300, 3400, 3600 e compatti utility da pendenza/frutteto |
| New Holland |
Serie T3F, T4F, T4V, T4N e modelli utility a piattaforma aperta |
Linee Guida di Montaggio e Note d'Officina: Prima dell'installazione, verificare l'interasse dei fori di fissaggio del pianale trattore (scartamento guide 227 mm). Fissare saldamente le guide di scorrimento longitudinale con bulloneria ad alta resistenza (classe 8.8 o superiore) e rondelle autobloccanti. Se previsto l'interruttore presenza uomo, alloggiare il sensore nel pozzetto del cuscino prima del serraggio definitivo e collegare il cablaggio elettrico al circuito di sicurezza della macchina. Una volta completato il montaggio, regolare l'altezza del sedile tramite la manopola a scorrimento rotativo su una delle 3 posizioni e, restando comodamente seduti, agire sulla leva frontale fino a centrare il peso dell'operatore nell'apposita finestra graduata, garantendo la disponibilità completa degli 80 mm di corsa del molleggio. Verificare infine il regolare scorrimento orizzontale di 210 mm e l'inclinazione desiderata dello schienale.
