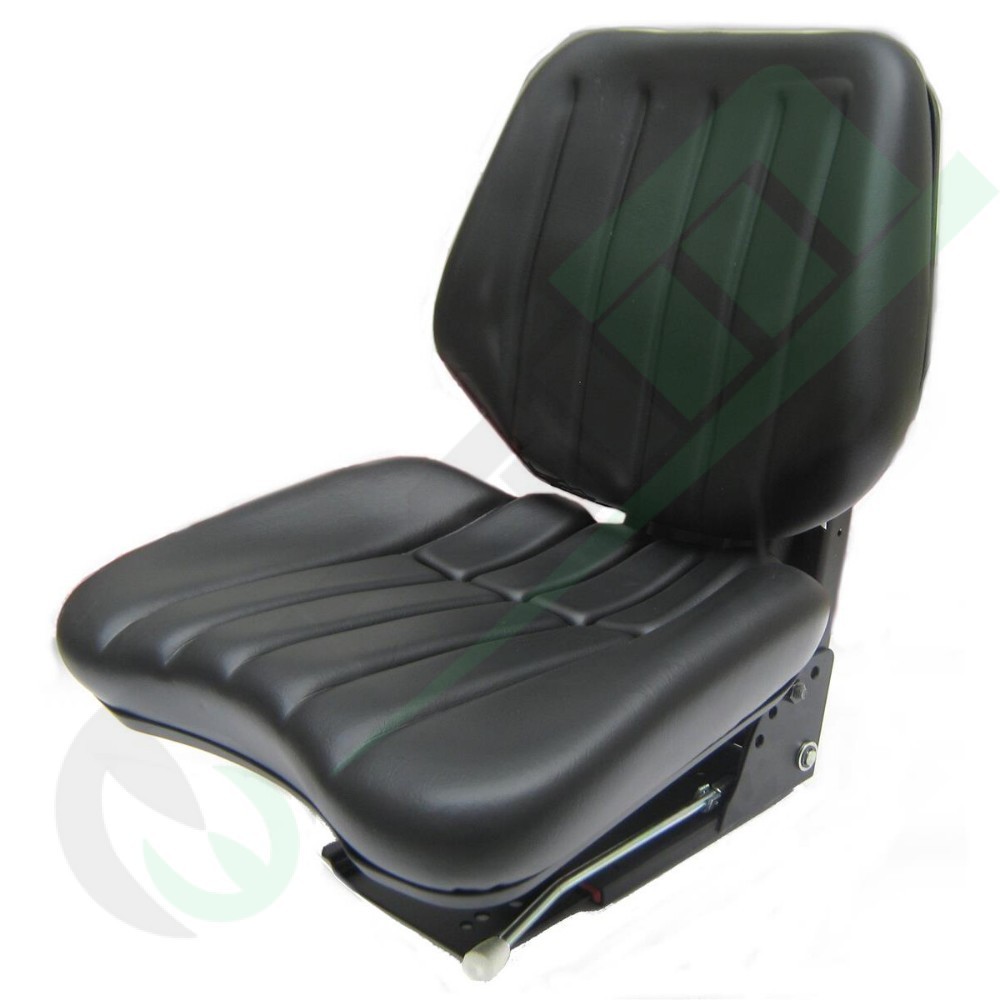

Sedile con Sospensione Meccanica Grammer DS 44 in PVC con Staffa Vario e Piastra Adattatrice 12096720 (Scartamento 260 mm) - Codici: 12538610 / G12538610
Il sedile a sospensione meccanica Grammer DS 44 (codici articolo 12538610 / G12538610) è una configurazione completa di primo impianto e ricambio originale Grammer fornita comprensiva di piastra adattatrice dedicata (codice 12096720) con scartamento a 260 mm. Progettato per trattori agricoli da campo aperto, utility e macchine operatrici con fissaggio a basamento allargato, integra un telaio ammortizzato a parallelogramma con molla meccanica ed ammortizzatore oleodinamico, assicurando un efficace smorzamento dei sobbalzi e delle vibrazioni trasmesse dal fondo sconnesso. Il rivestimento in PVC ad alta resistenza impermeabile e anti-UV garantisce una durabilità superiore anche in caso di impiego prolungato su trattori a piattaforma aperta esposti a pioggia, fango e polvere. La combinazione tra la staffa inferiore regolabile ad inclinazione angolare Vario (10°, 16°, 20°, 26°, 36°, 50°) e la piastra adattatrice da 260 mm consente una posa perfettamente livellata, stabile e modulabile sulla maggior parte dei pianali e ponti differenziali agricoli.
Caratteristiche Principali e Vantaggi Ergonomici
- Kit Completo con Piastra Adattatrice 12096720: Fornito con interfaccia di montaggio maggiorata a scartamento 260 mm, ideale per l'ancoraggio su basamenti trattore larghi senza necessità di forature o staffaggi artigianali.
- Sospensione Meccanica con Smorzatore Oleodinamico: Cinematismo a pantografo con corsa utile di molleggio di 90 mm assistito da ammortizzatore idraulico, studiato per salvaguardare la schiena dell'operatore dai colpi secchi durante le lavorazioni gravose.
- Staffa ad Inclinazione Multi-Angolare Vario: Piastra regolabile su 6 angolazioni distinte (10° / 16° / 20° / 26° / 36° / 50°), essenziale per compensare parafanghi o supporti telaio inclinati e mantenere il cuscino perfettamente orizzontale.
- Regolazione Continua del Peso (50 – 120 kg): Taratura lineare del molleggio tramite comoda manopola frontale, per adattare con precisione la risposta dinamica alla corporatura del conducente.
- Scorrimento Longitudinale su Guide (150 mm): Escursione orizzontale di 150 mm con aggancio rapido a pettine per trovare l'esatta distanza da sterzo, leve e pedaliere di controllo.
- Rivestimento in PVC Robusto e Lavabile: Superficie in vinile sintetico impermeabile, resistente all'abrasione, ai raggi solari, agli agenti chimici e facile da igienizzare anche con idropulitrice a bassa pressione.
- Massima Predisposizione Accessori: Struttura predisposta per l'installazione opzionale di cintura di sicurezza, interruttore microswitch di presenza operatore e impianto di riscaldamento integrato.
Specifiche Tecniche
| Codici Prodotto Commerciale |
12538610 / G12538610 |
| Modello Sedile Grammer |
DS 44 (con piastra adattatrice 12096720) |
| Tipologia Ammortizzazione |
Meccanica con ammortizzatore oleodinamico integrato |
| Corsa del Molleggio |
90 mm |
| Campo di Regolazione Peso |
Regolazione in continuo da 50 a 120 kg |
| Regolazione Longitudinale |
150 mm su guide a scorrimento lineare |
| Regolazione Inclinazione Staffa Vario |
Selezionabile su angoli di 10° / 16° / 20° / 26° / 36° / 50° |
| Scartamento / Carreggiata Piastra |
260 mm (grazie alla piastra adattatrice 12096720 inclusa) |

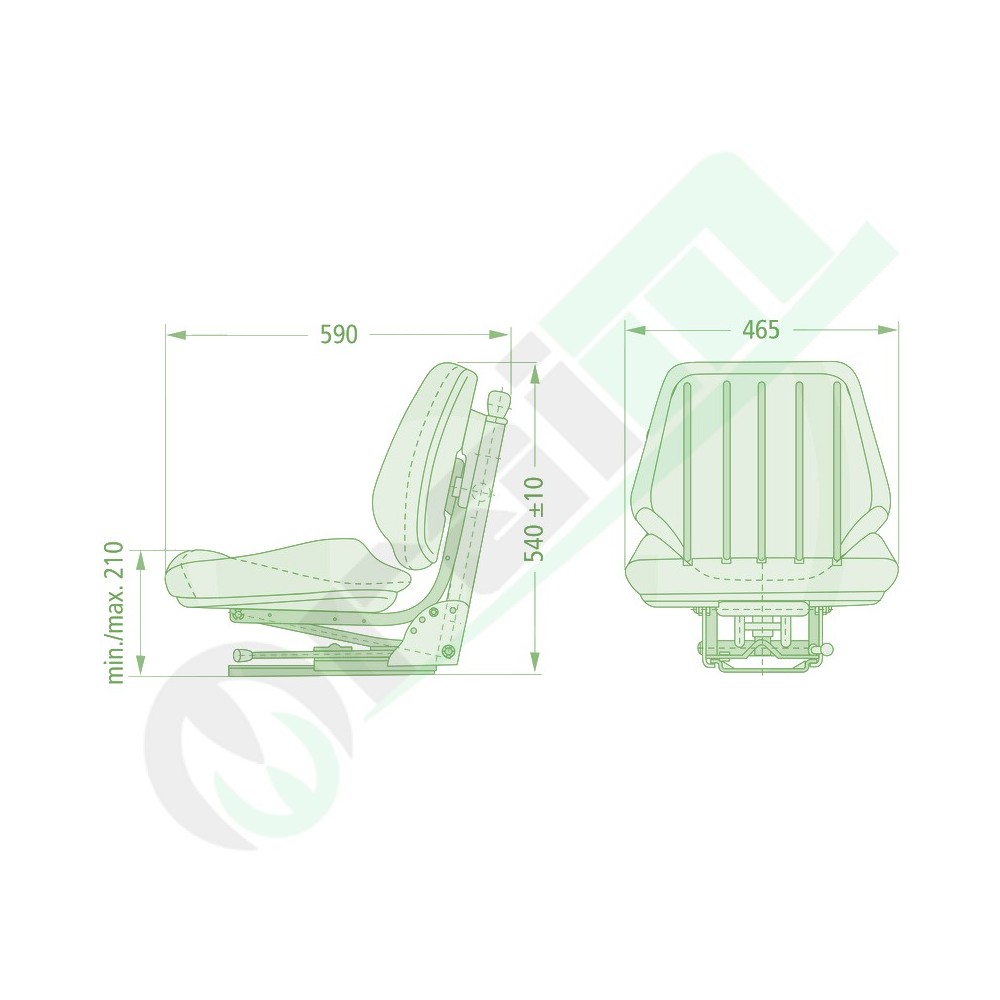

| Dimensioni Esterne (L x P x H) |
Larghezza sedile: 480 mm • Lunghezza: 590 mm • Altezza: 550 mm |
| Larghezza Utile Seduta |
465 mm |
| Materiale Rivestimento |
PVC impermeabile tecnico ad elevata resistenza anti-usura e anti-UV |
| Allestimenti Opzionali Integrabili |
Interruttore presenza uomo • Sistema cinture di sicurezza • Riscaldamento integrato seduta |
Configurazione di Montaggio e Applicazioni
| Parametro di Installazione |
Dettagli Compatibilità Macchine Agricole |
| Interasse Forature Pianale |
Compatibile con supporti e basamenti con carreggiata/scartamento da 260 mm |
| Applicazione su Tunnel / Parafango |
Adattabile su superfici oblique o conformazioni sagomate grazie ai 6 angoli della staffa Vario (10° – 50°) |
| Compatibilità Marchi Agricoli |
Trattori Case IH, Deutz-Fahr, Fendt, Fiat/Fiatagri, John Deere, Landini, Massey Ferguson, New Holland e Same con predisposizione a piastra allargata (260 mm) |
Linee Guida di Montaggio e Note d'Officina: Prima del fissaggio definitivo, posizionare la piastra adattatrice 12096720 sul pianale per verificare la perfetta coincidenza dei fori di scartamento a 260 mm. Regolare la staffa Vario scegliendo l'angolo ottimale (10°, 16°, 20°, 26°, 36° o 50°) per garantire il livellamento orizzontale della superficie di seduta. Fissare la struttura impiegando bulloni ad alta resistenza (classe 8.8 o superiore) completi di dadi autobloccanti o rondelle elastiche antisvitamento. Nel caso di installazione degli accessori opzionali (sensore presenza operatore o riscaldamento sedile), far passare i cablaggi all'interno delle guide di scorrimento assicurando che non vengano tranciati durante la corsa longitudinale (150 mm) o l'escursione della sospensione (90 mm). Infine, regolare la manopola frontale in base al peso del guidatore per garantire il massimo comfort dinamico.
