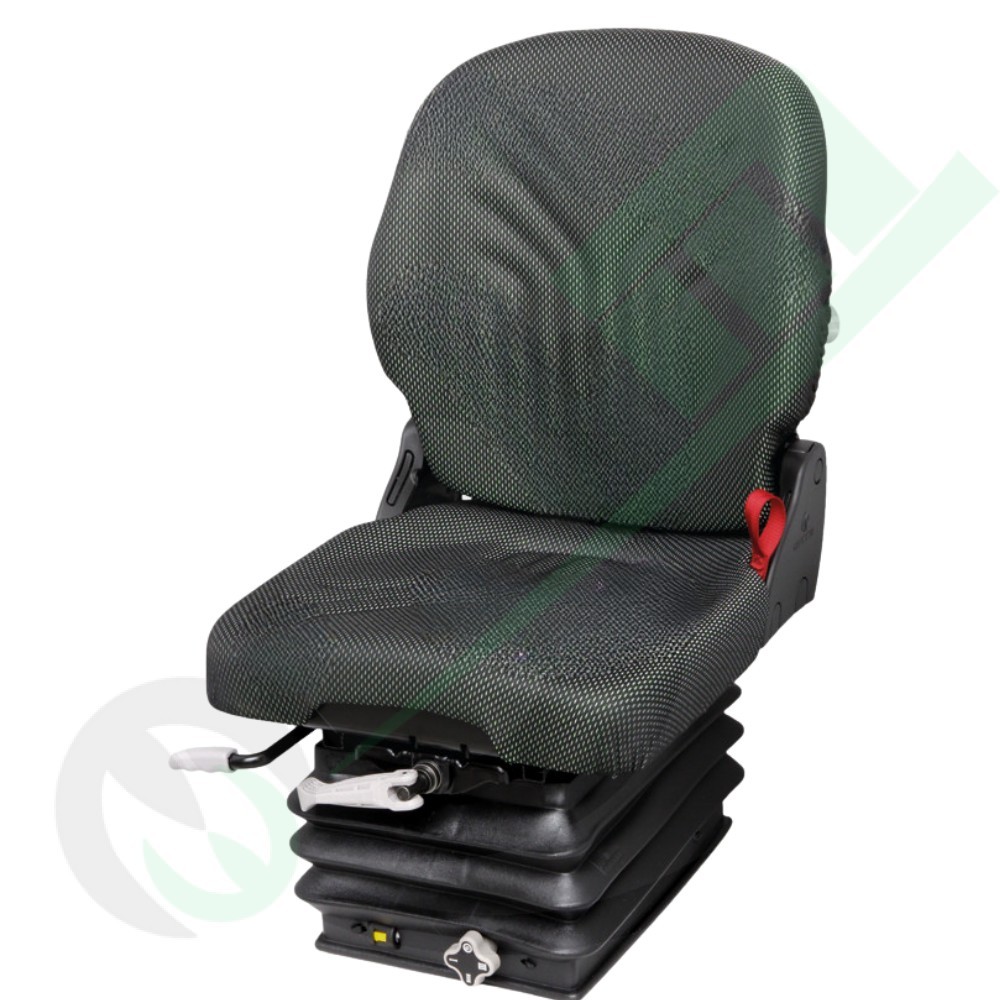

Sedile con Sospensione Meccanica Grammer Compacto Basic S (MSG83/511) in Tessuto Traspirante - Codice: 2401289042 / Rif. Orig. 1289042
Il sedile a sospensione meccanica ribassata e compatta Grammer Compacto Basic S (tipo MSG83/511) in tessuto (codice articolo 2401289042, codice originale Grammer 1289042) è il gruppo seduta ergonomico di primo impianto e ricambio a sagoma compatta (larghezza cuscino 400 mm) progettato specificamente per cabine di trattori da vigneto, frutteto, macchine comunali e trattori a carreggiata stretta. Dotato di un robusto telaio a pantografo con sospensione meccanica da 80 mm di corsa utile, integra un raffinato sistema di regolazione combinata di altezza e peso: tramite manopola rotante scorrevole si impostano 3 differenti livelli di altezza (altezza totale da 627 a 687 mm), mentre una pratica leva frontale con indicatore visivo a finestra consente la taratura del peso direttamente da seduti, salvaguardando sempre l'intera escursione del molleggio. Il pregiato rivestimento in tessuto tecnico traspirante ad alta resistenza assicura un comfort climatico ottimale durante l'impiego estivo prolungato in cabina. Dotato di schienale ad inclinazione registrabile, supporto lombare meccanico e scartamento/carreggiata guide fino a 225-227 mm, garantisce compatibilità diretta su un'ampia selezione di trattori dei marchi Case IH, Deutz-Fahr, Fendt, Fiat, Ford, John Deere, Kubota, Lamborghini, Landini, Massey Ferguson, McCormick, Same e New Holland.
Caratteristiche Principali e Vantaggi Ergonomici
- Design Salvaspazio a Sagoma Stretta (Larghezza 400 mm): Progettato appositamente per le cabine strette dei trattori specialistici, lasciando piena libertà di manovra alle leve del sollevatore e ai distributori idraulici laterali.
- Rivestimento in Tessuto Tecnico Traspirante: Tappezzeria tessile ad alta densità con elevata traspirabilità, ideale per prevenire la sudorazione nelle cabine chiuse e garantire un eccellente comfort termico nelle lunghe giornate di lavoro.
- Sospensione Meccanica Ergonomica (Corsa 80 mm): Cinematismo a parallelogramma con smorzatore calibrato per neutralizzare vibrazioni, sobbalzi e contraccolpi del terreno, preservando il rachide dell'operatore.
- Regolazione Combinata Altezza (3 Livelli) e Peso da Seduti: Selezione dell'altezza da 627 a 687 mm tramite manopola e taratura rapida del precarico molla tramite leva frontale con finestra graduata, garantendo la corsa utile ideale indipendentemente dalla statura.
- Supporto Lombare Meccanico e Schienale Inclinabile: Integrazione del supporto lombare ergonomico per la colonna vertebrale e regolazione continua dell'angolo dello schienale per una postura di guida perfetta.
- Scorrimento Longitudinale Maggiorato (210 mm): Corsa orizzontale su guide a rullini a basso attrito con bloccaggio a scatto, permettendo la regolazione micrometrica rispetto a volante e pedali.
- Predisposizione Completa per Accessori Modulari: Struttura progettata per accogliere poggiatesta regolabile (opzionale), braccioli orientabili (opzionali), molleggio orizzontale longitudinale (opzionale), microinterruttore presenza uomo (opzionale) e riscaldamento integrato (opzionale).
Specifiche Tecniche
| Codice Prodotto Commerciale |
2401289042 |
| Riferimento Originale Grammer |
1289042 |
| Tipologia / Modello Sedile |
Compacto Basic S (MSG83/511) |
| Tipologia di Ammortizzazione |
Meccanica a parallelogramma con ammortizzatore idraulico |
| Corsa del Molleggio |
80 mm |
| Regolazione Altezza Sedile |
Regolazione su 3 livelli da 627 mm a 687 mm |
| Regolazione Longitudinale |
210 mm su guide di scorrimento a pettine |
| Scartamento / Carreggiata Guide |
227 mm (fino a 225 mm) |
| Larghezza Seduta / Imbottitura |
400 mm |

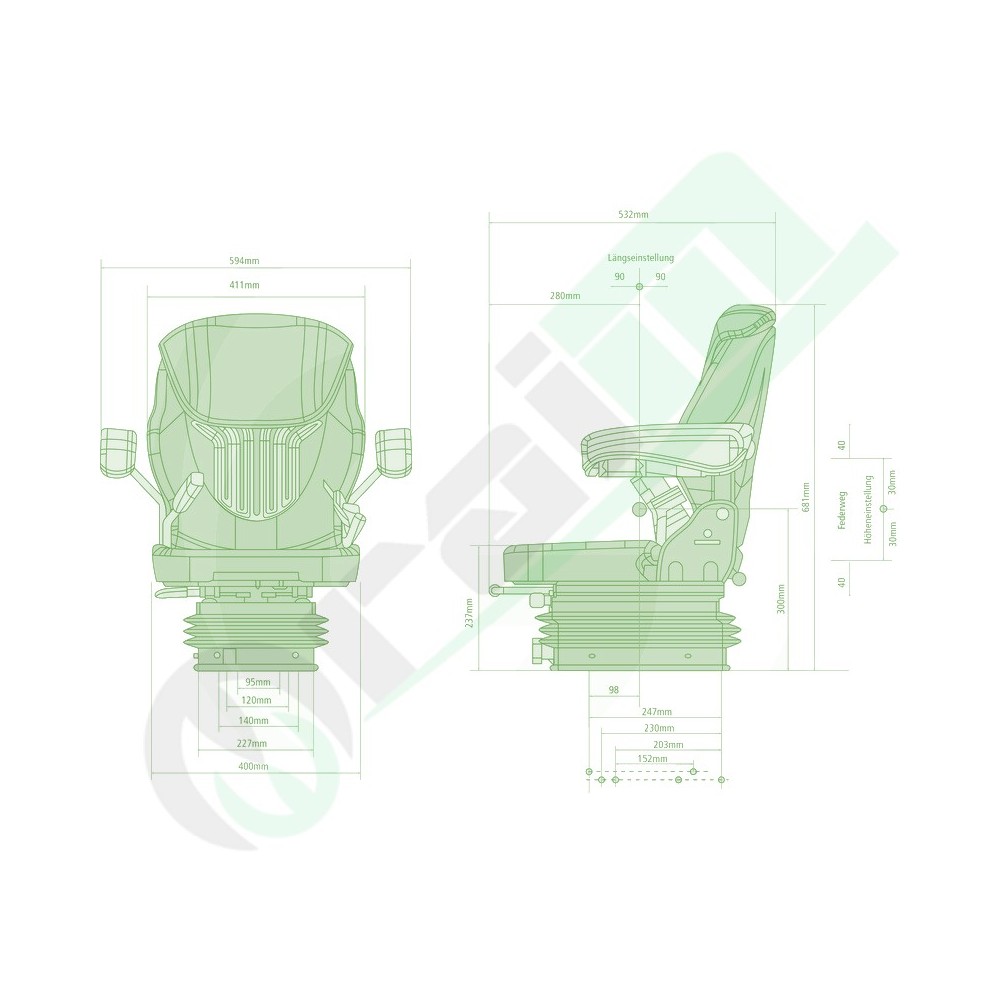

| Dimensioni Esterne (L x P x H) |
Larghezza: 400 mm • Lunghezza: 501 mm • Altezza: 627 – 687 mm |
| Materiale Rivestimento |
Tessuto tecnico traspirante anti-usura ad alta resistenza |
| Supporto Lombare |
Meccanico integrato |
| Regolazione Schienale |
Inclinazione dello schienale regolabile in continuo |
| Dotazioni Opzionali Integrabili |
Poggiatesta • Braccioli • Interruttore presenza uomo • Sospensione orizzontale longitudinale • Riscaldamento seduta |
Marchi Trattori Compatibili (Applicazione Carreggiata 225 – 227 mm)
| Marchio Trattore |
Allestimenti & Condizioni di Montaggio |
| Case IH |
Trattori compatti, utility e versioni specializzate con basamento guide 225-227 mm |
| Deutz-Fahr |
Trattori serie specializzate (Agroplus frutteto/vigneto) e compatti da cabina |
| Fendt |
Trattori specializzati narrow-track serie 200 V/F/P e serie Farmer compatibili |
| Fiat / Fiatagri & Ford |
Trattori compatti da frutteto, serie da collina e utility con attacco a slitta 227 mm |
| John Deere |
Trattori serie specializzate (5E, 5G, 5GV, 5GF) e modelli compatti da cabina |
| Kubota |
Trattori compatti e stretti (serie B, L, e serie M narrow) con attacco 227 mm |
| Lamborghini & Same |
Trattori da frutteto, vigneto e campo aperto compatti del gruppo SDF |
| Landini & McCormick |
Gamme specializzate Rex, Mistral, Alpine e derivati conformi a scartamento 227 mm |
| Massey Ferguson |
Trattori specialistici MF serie 3300, 3400, 3600 e compatti utility |
| New Holland |
Serie specializzate T3F, T4F, T4V, T4N e modelli utility con cabina compatta |
Linee Guida di Montaggio e Note d'Officina: Prima dell'installazione, verificare l'interasse dei fori di fissaggio del pianale cabina (scartamento guide 227 mm). Fissare saldamente le guide di scorrimento longitudinale con bulloni ad alta resistenza (classe 8.8 o superiore) e rondelle autobloccanti. Se previsto l'interruttore presenza operatore o il riscaldamento elettrico, posizionare i cablaggi prima del fissaggio finale verificando che non subiscano schiacciamenti o trazioni durante la corsa longitudinale di 210 mm o il molleggio di 80 mm. Dopo il montaggio, regolare l'altezza del sedile tramite la manopola a scorrimento rotativo su uno dei 3 livelli disponibili e, restando comodamente seduti, agire sulla leva frontale fino a centrare il valore del proprio peso nella finestra graduata, garantendo la corretta escursione della sospensione. Verificare infine il regolare scorrimento orizzontale e regolare l'inclinazione desiderata dello schienale e del supporto lombare.
