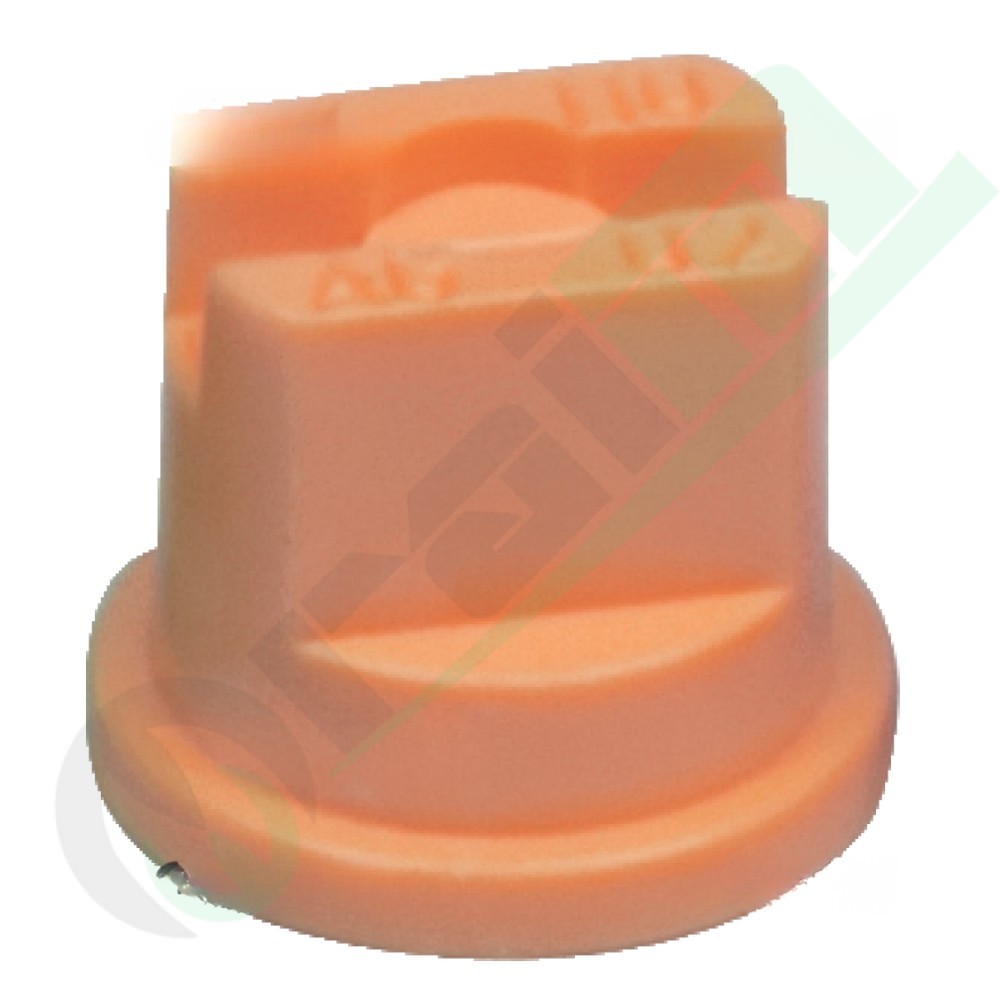

Ugello a Ventaglio Standard ISO Serie SF 110° - 01 (Arancio) - Cod. SF11001
L'ugello a ventaglio standard ISO serie SF 110° - 01 è un componente idraulico di precisione progettato per la polverizzazione e la distribuzione mirata di fluidi nei trattamenti fitosanitari. Stampato in resina acetalica (Kematal) con codice colore internazionale ISO 01 - Arancio e diametro d'orifizio equivalente di 0,5 mm, questo ugello è ideale per applicazioni a barra su colture erbacee, viali ed aiuole. Montati correttamente spaziati lungo la barra di diserbo e mantenuti alla corretta altezza operativa rispetto al bersaglio, questi componenti garantiscono una bagnatura perfettamente uniforme, ottimizzando la bagnatura della parete fogliare e riducendo i rischi di deriva idraulica.
Dettagli Costruttivi e Ingegneria dei Materiali (Kematal)
L'ugello della serie SF (Standard Fan) è interamente fabbricato in resina acetalica "Kematal", un tecnopolimero avanzato caratterizzato da un'elevatissima stabilità chimica e stabilità dimensionale. Questo materiale conferisce all'orifizio da 0,5 mm un'eccellente resistenza all'usura da sfregamento meccanico indotto dal passaggio del fluido in pressione, minimizzando le alterazioni della portata nel tempo. Inoltre, la resina acetalica offre una totale inerzia e immunità all'azione corrosiva dei principi attivi più aggressivi utilizzati in agricoltura, inclusi erbicidi, fungicidi ed insetticidi concentrati, garantendo caratteristiche di durata nettamente superiori rispetto ai comuni ugelli in ottone. Il profilo del getto a ventaglio sviluppa un angolo di uscita di 110°, geometria ottimizzata per incrociare i flussi degli ugelli adiacenti sulla barra, assicurando una distribuzione omogenea dei litri/ettaro programmati senza fallanze o sovradosaggi localizzati.
Specifiche Tecniche e Parametri Operativi
| Tipologia Componente |
Ugello per diserbo e irrorazione a ventaglio standard (SF) |
| Codice Colore Internazionale |
ISO 01 - Arancio (Orifizio calibrato nominale Ø 0,5 mm) |
| Angolo di Apertura Getto |
110° |
| Range Portata Idraulica |
0,28 ÷ 0,61 L/min (litri al minuto) |
| Pressione Minima di Lavoro |
1,5 bar |
| Pressione Massima di Lavoro |
7 bar |
| Materiale Strutturale Corpo |
Resina acetalica ad alto rendimento termomeccanico (Kematal) |
| Destinazione d'Uso Agronomica |
Distribuzione di trattamenti erbicidi, fungicidi ed insetticidi |
Note di Taratura e Linee Guida d'Impiego in Campo
- Verifica della pressione a barra: I dati di erogazione e la quantità di liquido disperso (espressa in litri per ettaro nei manuali d'uso) sono calcolati in funzione della velocità di avanzamento del trattore (in km/h) e della pressione reale, rilevata con manometro posizionato immediatamente prima dell'ugello per escludere le perdite di carico della linea.
- Altezza e interasse di montaggio: Per sfruttare appieno l'ampiezza dell'angolo da 110°, mantenere l'ugello spaziato secondo le tabelle standard (solitamente 50 cm di interasse sulla barra) e impostare la corretta altezza dalla superficie target, garantendo la sovrapposizione ottimale dei ventagli idraulici.
- Manutenzione e sturatura dell'orifizio: Nonostante l'elevata durata del Kematal, particelle insolubili possono ostruire la sezione da 0,5 mm. Pulire l'ugello esclusivamente con getti d'aria o spazzolini con setole in nylon morbido; l'impiego di spilli o fili metallici deforma irrimediabilmente la geometria dell'orifizio, alterando l'angolo e la portata.
