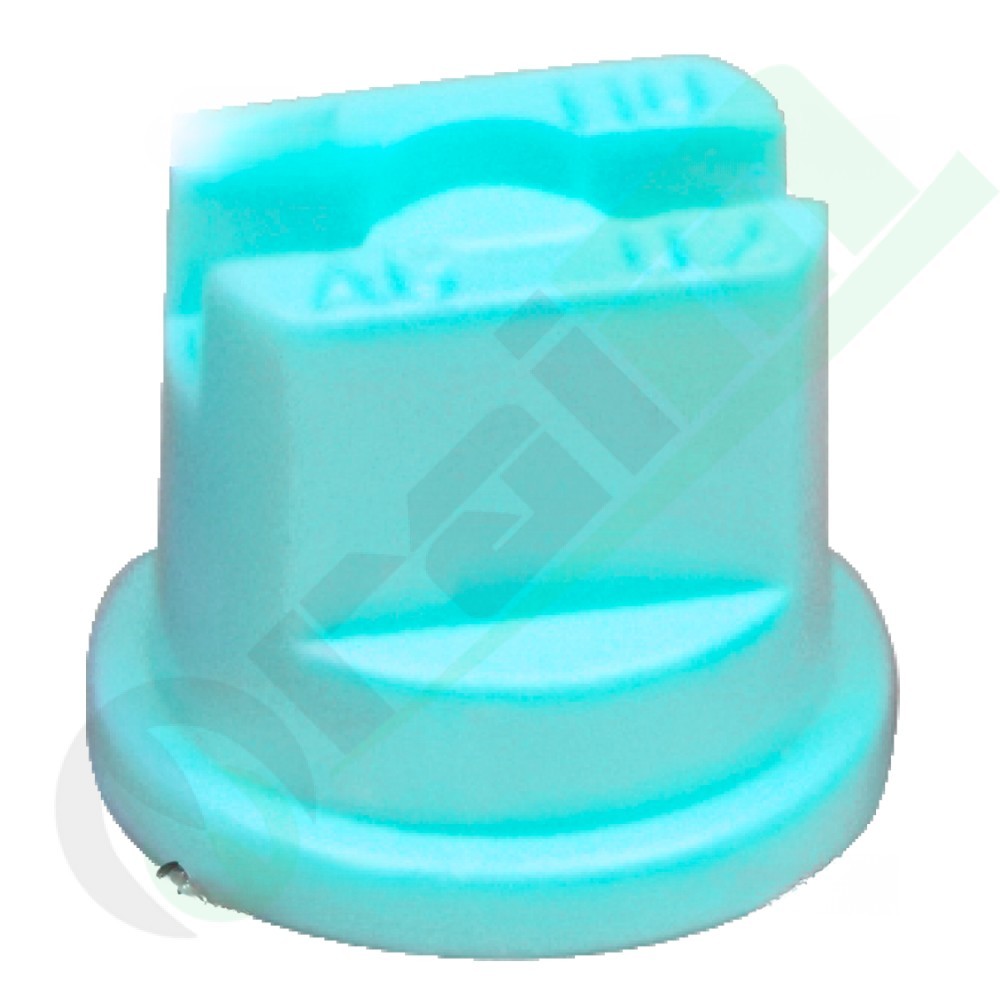

Ugello a Ventaglio Standard ISO Serie SF 110° - 10 (Azzurro) - Cod. 25219
L'ugello a ventaglio standard ISO serie SF 110° - 10 (Codice Articolo: 25219) è un componente idraulico di precisione progettato per applicazioni ad altissima portata, ideale per interventi su grandi superfici e trattamenti intensivi. Stampato in resina acetalica (Kematal) con codice colore internazionale ISO 10 - Azzurro e diametro d'orifizio equivalente di 2,0 mm, questo ugello garantisce prestazioni superiori in termini di volume distribuito. Montati correttamente spaziati lungo la barra di diserbo, questi componenti assicurano una copertura omogenea e costante, minimizzando le perdite di tempo in campo grazie all'elevata capacità erogativa.
Dettagli Costruttivi e Ingegneria dei Materiali (Kematal)
L'ugello della serie SF (Standard Fan) è interamente realizzato in resina acetalica "Kematal", un tecnopolimero scelto per la sua eccezionale resistenza meccanica e inerzia chimica. L'orifizio da 2,0 mm, sebbene soggetto a un elevato passaggio di fluido, mantiene una straordinaria stabilità nel tempo, resistendo all'abrasione da sfregamento e all'azione corrosiva dei vari fitofarmaci (erbicidi, fungicidi ed insetticidi). La resina acetalica garantisce una longevità operativa nettamente superiore rispetto agli ugelli tradizionali. Il ventaglio da 110° permette una perfetta sovrapposizione dei getti sulla barra, condizione essenziale per ottenere una bagnatura uniforme e priva di strisce o zone d'ombra, garantendo l'efficacia del trattamento su tutta l'area di lavoro.
Specifiche Tecniche e Parametri Operativi
| Tipologia Componente |
Ugello per diserbo e irrorazione a ventaglio standard (SF) |
| Codice Colore Internazionale |
ISO 10 - Azzurro (Orifizio calibrato nominale Ø 2,0 mm) |
| Angolo di Apertura Getto |
110° |
| Range Portata Idraulica |
2,83 ÷ 6,11 L/min (litri al minuto) |
| Pressione Minima di Lavoro |
1,5 bar |
| Pressione Massima di Lavoro |
7 bar |
| Materiale Strutturale Corpo |
Resina acetalica ad alto rendimento termomeccanico (Kematal) |
| Codice Identificativo Prodotto |
25219 |
Note di Taratura e Linee Guida d'Impiego
- Verifica della pressione a barra: I dati di portata erogata dipendono dalla pressione reale rilevata immediatamente prima dell'ugello. Si raccomanda di calibrare la velocità di avanzamento (km/h) incrociando i dati della tabella di riferimento con la pressione misurata in uscita dal circuito.
- Altezza e interasse: Per garantire una distribuzione uniforme del getto da 110°, rispettare rigorosamente l'interasse di montaggio sulla barra (solitamente 50 cm) e l'altezza di lavoro corretta rispetto al bersaglio, assicurando la corretta sovrapposizione dei ventagli.
- Manutenzione: Anche se il Kematal è altamente durevole, il foro da 2,0 mm può essere soggetto a depositi. Utilizzare esclusivamente aria compressa o spazzolini in nylon per la pulizia. Evitare l'uso di fili metallici o punte che potrebbero danneggiare la precisione geometrica dell'orifizio.
