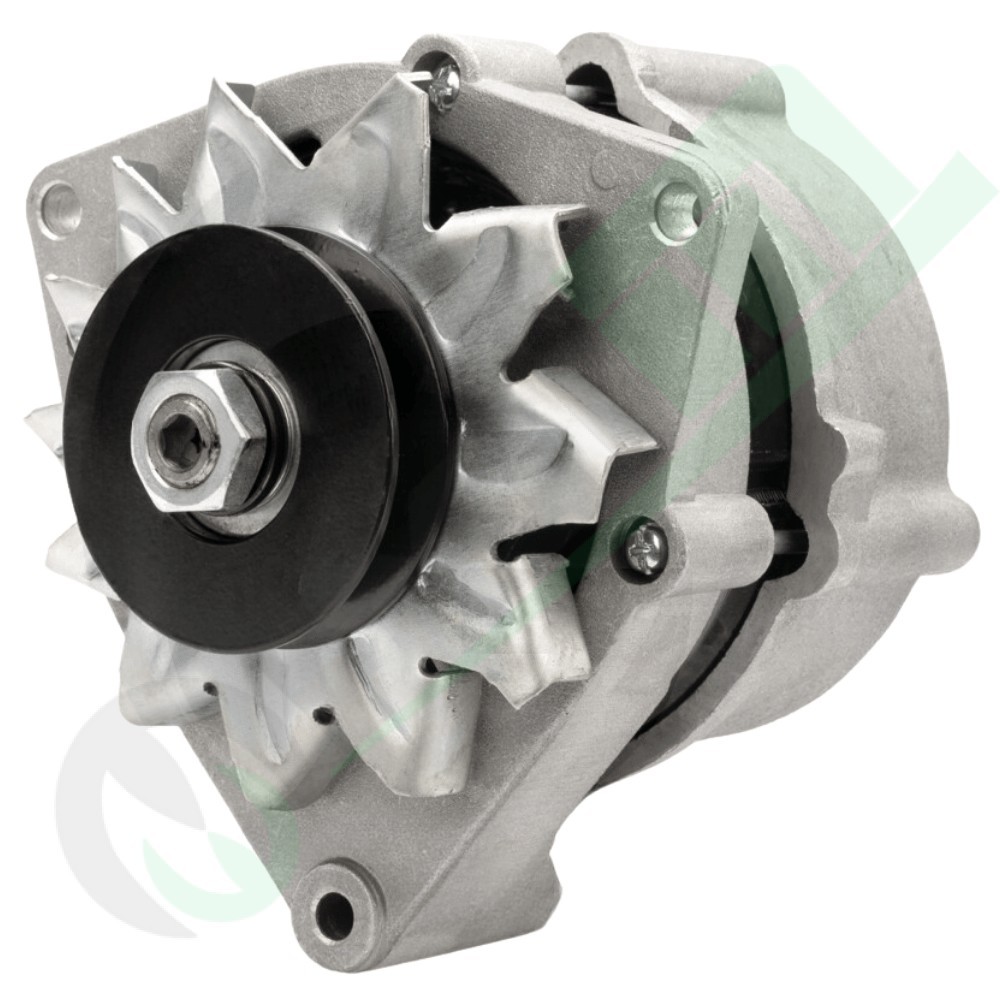

Alternatore Elettronico 14 V / 65 A con Raccordo per Contagiri e Puleggia Ø 73 mm per Trattori Antonio Carraro, Case IH, Deutz-Fahr e John Deere - Codice: 3760010056

L'alternatore compatto ad alte prestazioni 14 V / 65 A (codice articolo 3760010056, riferimenti incrociati e OEM originali 1163752, 379IA0499, AGN90339, MG 604, F032112098, 112098, AGN903409, 84535280, 01178521) è un generatore elettrico per macchine agricole e industriali operanti in ambienti gravosi, sviluppato per garantire una carica stabile della batteria e la corretta alimentazione dell'impianto elettrico di bordo. Rispetto alla versione standard, questa configurazione integra il morsetto W dedicato (raccordo per contagiri) per il prelievo dell'impulso frequenziale destinato alla strumentazione analogica o digitale del cruscotto. Dotato di puleggia a gola singola da Ø 73,0 mm per cinghia trapezoidale da 9,7 mm, attacco meccanico a flangia forma B (fissaggio 56,0 / 8,5 / 85,0 mm, foro tenditore cinghia da 8,5 / 80,0 mm) e rotazione oraria, assicura un accoppiamento rigido e perfettamente allineato. Fornisce piena intercambiabilità su trattori Antonio Carraro (serie 300, 400, 500, 600, 700, 9000, 9800), Case IH (serie B, C, D-Familie, CS, Compact), Deutz-Fahr (serie 05, 06, 07, DX, AgroPrima, AgroStar, AgroXtra, Intrac) e John Deere (serie 20, 30, 40, 50, 900).

Caratteristiche Principali e Vantaggi Costruttivi

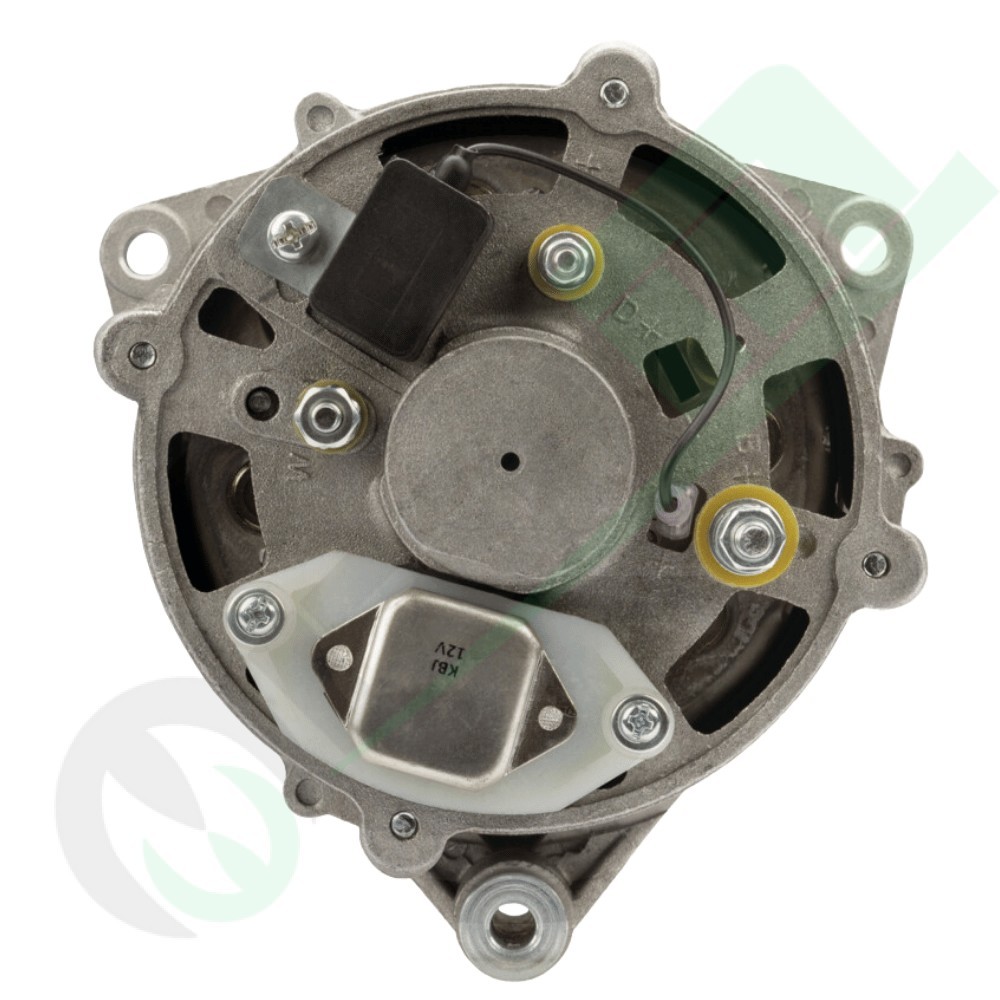

• Raccordo Specifico per Contagiri (Morsetto W / Fase Statore): Predisposto di fabbrica con terminale dedicato per il segnale tachimetrico, indispensabile per il corretto funzionamento dell'indicatore di giri motore e del contaore su cruscotti analogici e quadri digitali.
• Costruzione Sigillata per Servizio Gravoso: Scudi terminali e camera interna schermati contro polvere fine, paglia, terra di campo e spruzzi, prevenendo l'accumulo di sporco sulle spazzole e l'usura precoce del collettore.
• Puleggia Monogola Calibrata Ø 73,0 mm: Sviluppata per cinghie trapezoidali da 9,7 mm con distanza puleggia di 22,5 mm, ottimizza il rapporto di trasmissione dinamico riducendo slittamenti e usura del profilo cinghia.
• Fissaggio Meccanico Forma B con Fori da 8,5 mm: Misura flangia da 56,0 mm con foro di fissaggio principale da 8,5 / 85,0 mm e foro per tenditore da 8,5 / 80,0 mm, assicurando un montaggio planare, saldo e privo di vibrazioni.
• Regolatore di Tensione Elettronico Incorporato: Mantiene la tensione nominale a 14 V con erogazione costante fino a 65 A, garantendo un apporto energetico sicuro anche con fari da lavoro supplementari accesi e regimi motore variabili.
• Intercambiabilità Multi-Costruttore Diretta: Perfettamente equivalente e sostituibile al codice 379IA0499 e all'originale Deutz 1163752, oltre ai riferimenti primari Case IH, John Deere, Antonio Carraro e Bosch.

Specifiche Tecniche e Quote Dimensionali

Tabella Applicazioni e Modelli Trattori Compatibili

Costruttore	Serie / Riferimenti Incrociati	Modelli Trattori e Motorizzazioni
Antonio Carraro	Serie Compatte, Isodiametrici & Cingolati	300, 352, 354, 400, 452, 454, 455, 455 CS, 500, 502, 504, 505, 505 CL, 552, 554, 555, 555 CL, 600, 652, 654, 655, 655 CL, 700, 702, 704, 9000, 9800
Case IH	Motori Case IH (84535280, 3218544R91, 1532068C2, 130100090744, 130100090739, 1532068C1, 3138942R91, 3144924R91, 3218239R91)	D-155, D-179, D-239, D-246, D-268, D-310, DT-239, DT-358, DT-402
	Serie 20, 30 & B-Familie	321, 431 • 644, 743, 743 XL, 744, 745 S, 745 XL, 844, 844 S, 844 XL, 845, 845 XL, 856 XL
	Serie C-Familie & D-Familie	946, 955, 955 XL, 956, 956 XL, 1046, 1055, 1055 XL, 1056, 1056 XL • 1246, 1255, 1255 XL, 1455, 1455 XL
	Serie Compact	C 55, C 64
	Serie CS	CS 68 (6/97-3/99), CS 75 (6/97-3/99 e 3/99-3/04), CS 78 (3/96-1/99), CS 86 (3/96-1/99), CS 94 (3/96-1/99)
Deutz-Fahr	Serie D, 05, 06 (Rif. Orig. 1163752, 01178521, 01171638, 120489710, 120489711, Bosch 0986031270, 0986038050, 0986039800)	D 25, D 30, D 40, D 50, D 80 • D 2505 → D 9005 (tutti i modelli) • D 2506, D 3006, D 4006, D 4506, D 5006, D 5206, D 5506, D 6006, D 6206, D 6806, D 7006, D 7206, D 7506, D 8006, D 9006, D 10006, D 13006
	Serie 07 & 07C	D 2807, D 3607, D 4007, D 4507, D 4807, D 5207, D 6007, D 6207, D 6507, D 6807, D 6907, D 7007, D 7207 • Versioni Cabina C: D 4507C → D 7807C
	Serie DX, DX 3, DX 4, DX 6	DX 80, 85, 86, 90, 92, 110, 120 • DX 3.10 → DX 3.90 • DX 4.10 → DX 4.70 • DX 6.05, DX 6.10, DX 6.30
	Serie AgroCompact & AgroPrima	AgroCompact 3.30, 3.50, 3.70, 3.90 • AgroPrima 4.31, 4.51, 4.56, 6.06, 6.16
	Serie AgroStar, Agrosun, AgroXtra	AgroStar 4.61 → 6.31 • Agrosun 100, 120, 140 • AgroXtra 3.57, 4.07, 4.17, 4.47, 4.57, 6.07, 6.17
	Serie Farmliner & Intrac	Farmliner 3370 • Intrac 2002, Intrac 2003, Intrac 2004
	Mietitrebbie Serie M	M 600, M 660, M 750, M 770, M 900, M 922, M 980, M 1000, M 1002, M 1080, M 1102, M 2385
John Deere	Serie 20	920, 1120, 2020, 2120, 3120
	Serie 30	930, 1030, 1130, 1630, 1830, 2030, 2130, 3130
	Serie 40	840, 940, 1040, 1140, 1640, 1840, 2040, 2040S, 2140, 3040, 3640
	Serie 50	1350, 1550, 1750, 1850, 1950, 2250, 2450, 2650, 2850, 3050, 3350
	Mietitrebbie Serie 900	925, 932, 935, 942, 945, 952, 955, 965, 975

Linee Guida di Montaggio e Note d'Officina: Prima di procedere allo smontaggio, scollegare inderogabilmente il polo negativo della batteria. Verificare la complanarità della staffa motore e accostare la flangia da 56,0 mm inserendo i perni di fissaggio nei fori da 8,5 mm. Inserire la cinghia trapezoidale da 9,7 mm nella puleggia da Ø 73 mm (distanza battuta 22,5 mm) e regolarne il pretensionamento tramite il foro tenditore da 8,5 / 80,0 mm (flessione raccomandata di 10-15 mm a centro campata). Collegare accuratamente il cavo di potenza al morsetto positivo B+, la linea della spia di carica al morsetto D+ e il conduttore del contagiri/contaore al morsetto W dedicato. Dopo il serraggio, ricollegare la batteria, avviare il motore e verificare con un multimetro che la tensione di ricarica ai poli della batteria si attesti stabilmente tra 13,8 V e 14,4 V con contagiri perfettamente funzionante.
