Alternatore Agricolo 14V 35A con Puleggia Singola Ø 72 mm e Raccordo Contagiri per Trattori John Deere, Deutz-Fahr, Case IH, Antonio Carraro e Fendt - Codice: 37699600

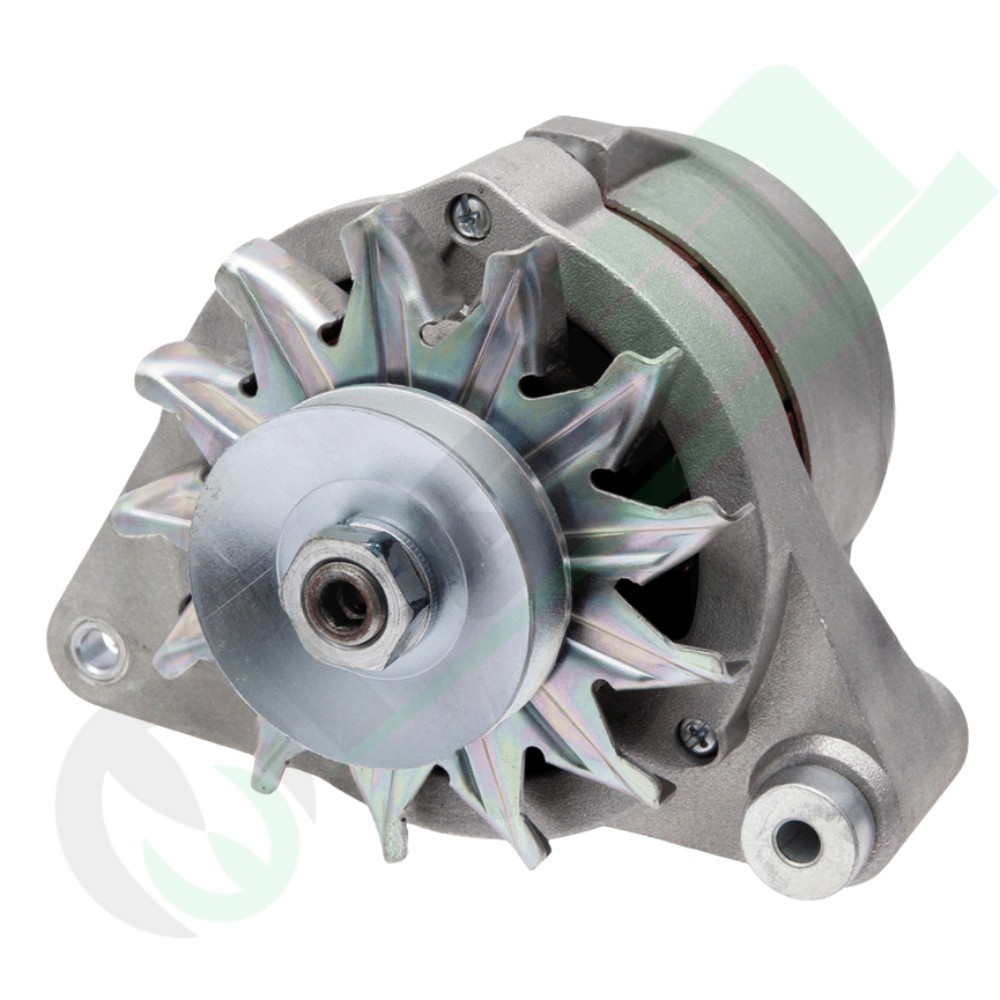

L'alternatore elettrico per macchine agricole e trattori (codice articolo 37699600, riferimenti originali 11201096K1303, 11.201.096 / K1303, AGN1096E, 110 641) è un generatore compatto a 14 V / 35 A sviluppato per assicurare ricarica costante, perfetta efficienza termoelettrica e massima durata su mezzi agricoli da campo aperto, vigneto e raccolta. Costruito con carcassa di forma B, senso di rotazione orario (↻), angolo d'incasso s 60° e raccordo per contagiri (morsetto W per segnale di frequenza), è fornito completo di puleggia monogola da 72,0 mm per cinghia trapezoidale da 9,7 mm (distanza puleggia 23,5 mm, misura flangia di fissaggio 56,0 mm con foro da 8,3 mm su raggio 86,0 mm). Questo ricambio costituisce lo standard d'installazione su numerosissime serie agricole di riferimento, tra cui John Deere (Serie 20, 30, 35, 40, 50, 900 e 6000/6000SE), Deutz-Fahr (Serie 05, 06, 07, 07C, D, DX, DX 4, DX 6, Intrac, M e M 1000), Case IH (motori serie D, Serie 30, A, C, Compact, CS e D-Familie), Antonio Carraro (serie Tigre, Supertigre, 300 → 704, 9000, 9800) e Fendt (Farmer e Geräteträger GT 231).

Caratteristiche Principali e Vantaggi Costruttivi

• Montaggio Calibrato Forma B (Flangia 56,0 mm): Punti d'attacco con foratura da 8,3 mm su raggio 86,0 mm (sia perno di supporto sia tenditore cinghia), concepiti per accoppiarsi direttamente alle staffe originali Iskra/Letrika, Bosch e Lucas senza modifiche strutturali.
• Puleggia Monogola Premontata da Ø 72,0 mm: Equilibrata con precisione per cinghie trapezoidali con larghezza gola da 9,7 mm e offset compatto di 23,5 mm, assicurando l'esatto allineamento assiale con puleggia motrice e pompa dell'acqua.
• Raccordo Integrato per Contagiri (Morsetto W): Fornisce un segnale elettrico a onda pulita per pilotare in modo accurato contagiri analogici, quadri digitali e contaore motore della plancia trattore.
• Erogazione Costante a 14V / 35A: Curva di generazione studiata per soddisfare i consumi dei circuiti di bordo tradizionali a 12V, garantendo un'efficiente carica della batteria anche durante le lavorazioni a bassi giri motore.
• Carcassa Resistente e Ventilazione Ottimizzata: Dissipazione termica superiore e protezione interna da polvere, paglia, umidità e vibrazioni tipiche degli impieghi gravosi nei campi.
• Compatibilità OEM Estesa: Ricambio universale multipiattaforma idoneo a sostituire codici originali John Deere (AL81436, AR62401, ecc.), Case IH (3218544R91, 1532068C1, ecc.) e Deutz-Fahr (01177481).

Specifiche Tecniche e Quote Dimensionali

Tabella Applicazioni e Modelli Trattori Compatibili

Costruttore	Riferimenti OEM Marchio	Serie e Modelli Trattori Compatibili
Antonio Carraro	11201096K1303, AGN1096E, 110 641	Serie Trattorini e Sterzanti: 300, 352, 354, 400, 452, 454, 455, 455 CS, 500, 502, 504, 505, 505 CL, 552, 554, 555, 555 CL, 600, 652, 654, 655, 655 CL, 700, 702, 704, 9000, 9800
Case IH	B506371, 3218544R91, 3138942R91, 130100090739, 130100090744, 1532068C1, 1532068C2, 3144924R91, 3218239R91, 84535280	Motori: D-155, D-179, D-239, D-246, D-268, D-310 Serie 30 & A: 431, 640 Serie C: 946, 955, 955 XL, 956, 956 XL, 1046, 1055, 1055 XL, 1056, 1056 XL Serie Compact: C 55, C 64 Serie CS: CS 68, CS 75, CS 78, CS 86, CS 94 Serie D: 1246, 1255, 1255 XL, 1455, 1455 XL
Deutz-Fahr	01177481, 11201096K1303, AGN1096E	Serie 05: D 2505, D 3005, D 4005, D 4505, D 5005, D 5505, D 6005, D 8005, D 9005 Serie 06: D 2506, D 3006, D 4006, D 4506, D 5006, D 5206, D 5506, D 6006, D 6206, D 6806, D 7006, D 7206, D 7506, D 8006, D 9006, D 10006 Serie 07 & 07C: D 2807 → D 7207, D 4507C → D 7807C Serie D: D 25, D 30, D 40, D 50, D 80 Serie DX, DX 4 & DX 6: DX 80 → DX 120, DX 4.10 → DX 4.70, DX 6.10, DX 6.30 Intrac & Serie M (Mietitrebbie): Intrac 2002, 2003, 2004, M 600 → M 980, M 1002, M 1102
Fendt	11201096K1303, AGN1096E, 110 641	Serie Farmer: Farmer 1, Farmer 2, Farmer 3, Farmer 4 Serie Geräteträger: GT 231
John Deere	AL81436, AR62401, AL23434, AL23850, AZ24489, AZ24485, AL36100, AL35998, AL30420, AL28516, AZ23575, AL207585	Serie 20: 920, 1020, 1120, 2020, 2120, 3120 Serie 30 & 35: 930 → 3130, 1035, 1635, 2035, 2135 Serie 40: 840, 940, 1040, 1140, 1640, 1840, 2040, 2040S, 2140, 3040, 3340, 3640 Serie 50: 1350, 1550, 1750, 1850, 1950, 2250, 2450, 2650, 2850, 3050, 3350 Serie 900 (Mietitrebbie): 925, 932, 935, 942, 945, 952, 955, 965, 975 Serie 6000 / 6000SE: 6100, 6200, 6300, 6400

Linee Guida di Montaggio e Note d'Officina: Prima di procedere alla sostituzione, scollegare tassativamente il cavo di massa (negativo) della batteria. Inserire l'alternatore sulla staffa motore da 56,0 mm verificando che il perno di supporto da 8,3 mm alloggi perfettamente senza gioco eccessivo né forzature. Verificare la complanarità tra la puleggia da 72,0 mm e le altre pulegge della trasmissione; posizionare e regolare la cinghia trapezoidale da 9,7 mm mantenendo una flessione elastica di circa 10-15 mm sul tratto libero. Collegare saldamente il morsetto principale B+, il terminale di massa e il connettore W dedicato al contagiri.
