Ventola di Raffreddamento Alternatore MAHLE Original Ø 127 mm Senso Orario - Codice: 37915900156

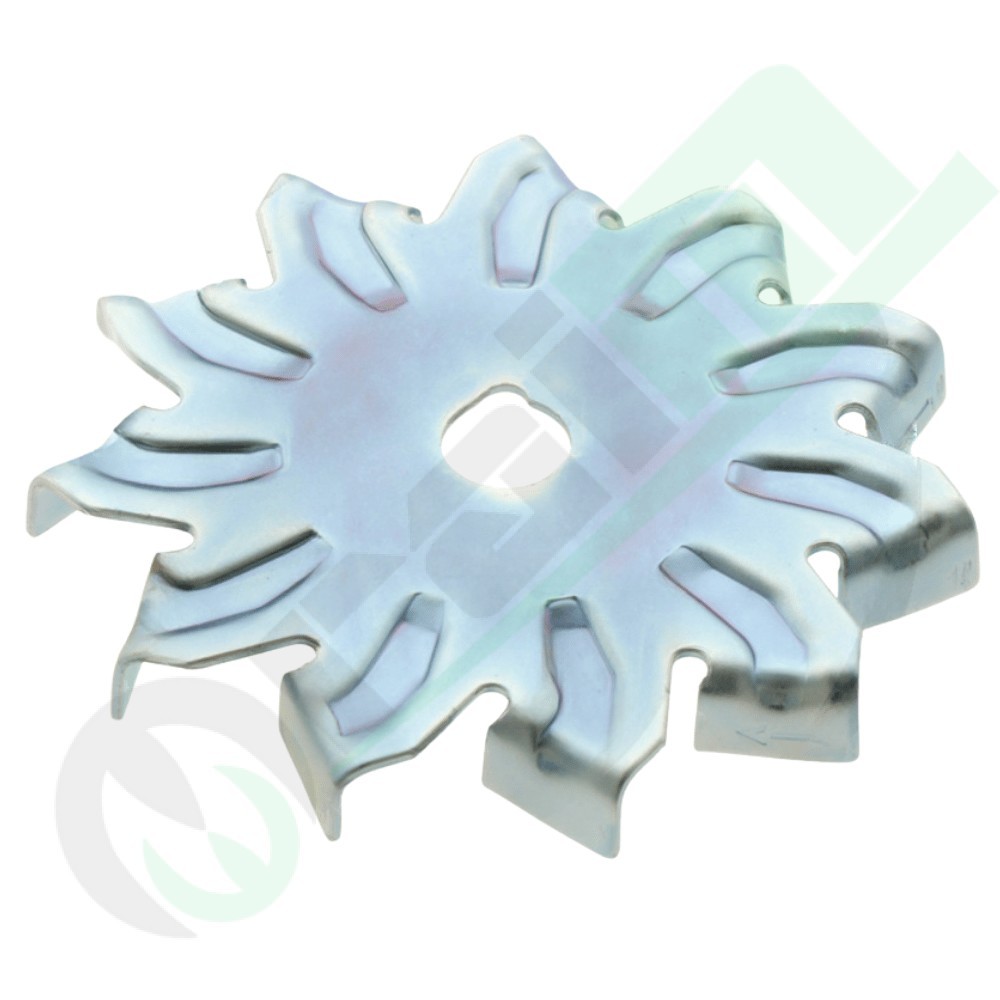

La ventola di raffreddamento (volano) per alternatori MAHLE Original (codice articolo 37915900156, riferimenti originali MGX757, MGX 757, 133874) è una girante di ventilazione frontale stampata in lamiera d'acciaio ad alta precisione, progettata per garantire un flusso d'aria forzato continuo all'interno degli alternatori montati su macchine agricole, trattori e motori industriali. Concepita specificamente per unità con senso di rotazione orario (↻), presenta un diametro esterno (Quota B) di 127 mm, un foro centrale d'innesto albero (Quota A) di 17 mm e un'altezza/spessore totale (Quota C) di 14 mm. La geometria alettata è dimensionata per massimizzare la dispersione termica generata da statore, rotore e gruppo diodi sotto carico elevato, prevenendo surriscaldamenti anomali e garantendo la massima longevità operativa dell'alternatore negli impieghi gravosi da cantiere e da campo.
Caratteristiche Principali e Vantaggi Costruttivi
- Qualità Costruttiva OEM MAHLE / Letrika: Ricambio originale stampato secondo rigorose tolleranze dimensionali, garantendo un perfetto centraggio sull'albero e l'assenza di vibrazioni eccentriche ad alti regimi.
- Aerodinamica Ottimizzata per Rotazione Oraria (↻): Il profilo e l'inclinazione radiale delle palette forzano l'aria attraverso la carcassa dell'alternatore, raffreddando costantemente ponte raddrizzatore, avvolgimenti e cuscinetti.
- Acciaio ad Alta Resistenza Meccanica: Struttura in metallo trattato contro la corrosione superficiale, resistente alla deformazione elastica, all'abrasione da polveri fini e all'impatto di pulviscolo e paglia.
- Dimensionamento Calibrato (17 x 127 x 14 mm): Foro centrale da 17 mm compatibile con gli standard degli alberi rotore serie Iskra / Letrika / MAHLE, con diametro esterno da 127 mm sagomato per alloggiare a ridosso della puleggia motrice.
- Ampia Intercambiabilità Originale: Corrisponde perfettamente ai codici costruttore Iskra/Letrika MGX757 / MGX 757 e al riferimento internazionale Cargo 133874.
Specifiche Tecniche e Quote Dimensionali
| Codice Prodotto Commerciale |
37915900156 |
| Costruttore / Marchio |
MAHLE (gamma Letrika / Iskra) |
| Riferimenti Originali / OEM |
MGX757, MGX 757, 133874, 11.209.156 |
| Tipologia Componente |
Ventola di raffreddamento / volano alettato per alternatore |
| Senso di Rotazione Esecutivo |
Orario (↻ / CW - Clockwise) |
| Quota A (Diametro Foro Centrale Albero) |
17,00 mm |
| Quota B (Diametro Esterno Totale) |
127,00 mm |
| Quota C (Altezza / Spessore Complessivo) |
14,00 mm |
| Materiale Costruttivo |
Lamiera di acciaio stampata con trattamento antiruggine |
| Applicazione Primaria |
Alternatori serie MAHLE / Letrika / Iskra (serie IA, AAG, AAK con albero rotore Ø 17 mm) |
Tabella Riferimenti Incrociati e Applicazioni
| Marchio / Costruttore |
Codici di Riferimento Interscambiabili |
| MAHLE / ISKRA / LETRIKA |
MGX757, MGX 757, 11.209.156, 11209156 |
| CARGO |
133874 |
| Tipologie di Macchinario |
Trattori agricoli, mietitrebbie, telescopici e motopropulsori industriali dotati di alternatore con raffreddamento a ventola esterna |
Linee Guida di Montaggio e Note d'Officina: Prima del montaggio, verificare l'integrità dell'alberino da 17 mm e pulire la superficie d'appoggio da bave o ruggine. Inserire la ventola rispettando l'orientamento frontale corretto: le alette devono essere rivolte verso il corpo alternatore per garantire la corretta aspirazione/espulsione dell'aria secondo il verso orario (↻). Verificare la complanarità con la puleggia prima del serraggio definitivo del dado dell'albero rotore alla coppia prescritta, accertandosi che non vi sia alcun contatto strisciante con lo scudo anteriore della carcassa.
