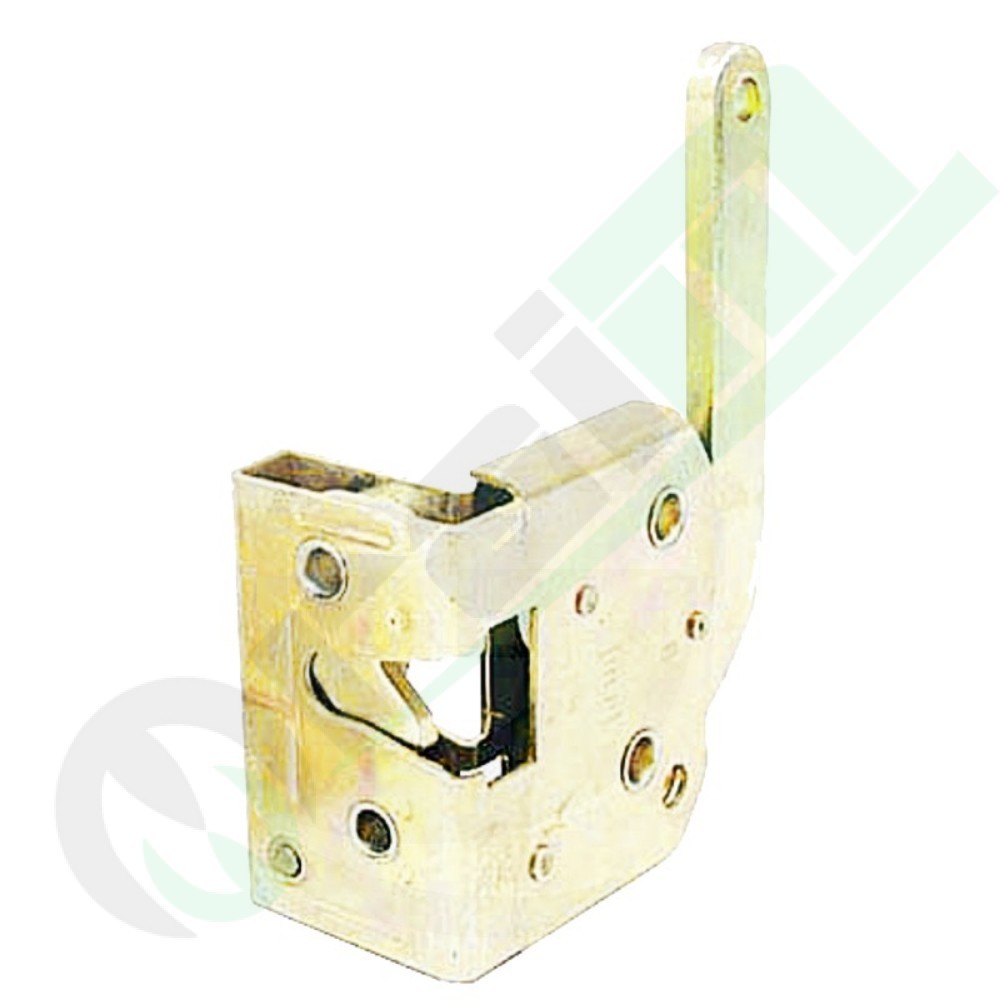

Serratura Meccanica Porta Cabina Destra (Lato Passeggero) per Trattori Case IH e Deutz-Fahr - Codice: 65404009
Il gruppo serratura meccanica per portiera cabina destra (lato passeggero / RH) (codice articolo 65404009, riferimenti incrociati originali OEM Case IH K303806, 87639185 e Deutz-Fahr 04339353/10, 04339353, controparte destra del codice 65404008) è il meccanismo di chiusura e ritenuta a standard primo equipaggiamento sviluppato per garantire un bloccaggio ermetico, stabile e privo di vibrazioni delle portiere cabina sui trattori agricoli Case IH (tra cui cabine Maxxum e serie CX/MX) e Deutz-Fahr (cabine serie 07C, DX, MasterCab e Intrac). Realizzato con scatola strutturale in lamiera d'acciaio stampata ad alta resistenza con trattamento galvanico antiruggine, include il cinematismo di scatto progressivo di sicurezza a doppio stadio con alloggiamenti calibrati per i tiranti di comando collegati alla maniglia esterna (inclusa la maniglia compatibile 65404022) e alla leva interna di sblocco rapido, protetto internamente dal carter 65404071. Questo ricambio a standard OEM garantisce la corretta compressione della guarnizione perimetrale in gomma della porta destra, annullando vibrazioni, cigolii e giochi del battente durante i lavori di campo più gravosi, prevenendo l'ingresso di polvere, fumi di scarico, rumore e correnti d'aria nell'abitacolo. Assicura compatibilità diretta plug-and-play su un'ampia gamma di serie Case IH (serie 94, A-Familie, CX, D-Linie, Maxxum 5100/5200, serie MX / MX Maxxum) e Deutz-Fahr (serie 07C, DX, DX 4, DX 6, DX 7 e Intrac 2004).
Caratteristiche Principali e Vantaggi Costruttivi
- Chiusura Meccanica di Sicurezza a Doppio Scatto: Scrocco rotativo progressivo a due posizioni (accostamento iniziale e blocco totale), studiato per prevenire aperture accidentali della portiera destra anche sotto severe sollecitazioni dinamiche, vibrazioni del motore e torsioni del telaio su terreni sconnessi.
- Accoppiamento Geometrico Multi-Marca Diretto Lato Destro (Case IH / Deutz-Fahr): Sagoma, interassi dei fori di fissaggio e leveraggi progettati con precisione millimetrica rispetto ai profilati porta cabina originali, evitando forature aggiuntive o riadattamenti dei tiranti.
- Trattamento Galvanico Tropicalizzato e Zincato: Cassa metallica e perni cinetici protetti dall'ossidazione provocata da umidità permanente, fango, polveri di fertilizzanti chimici e frequenti cicli di lavaggio ad alta pressione.
- Pacco Molle Rinforzato ad Alta Resilienza: Molleggi in acciaio speciale calibrati per garantire una risposta pronta, morbida e lineare dei comandi sia dall'interno che dall'esterno della cabina, eliminando giochi a vuoto o impuntamenti.
- Isolamento Acustico e Tenuta Climatica: Esercita la prescritta forza di accoppiamento contro la guarnizione perimetrale della porta destra, concorrendo all'insonorizzazione del posto guida e alla corretta pressurizzazione dell'impianto di climatizzazione.
Specifiche Tecniche
| Codice Prodotto Commerciale |
65404009 |
| Posto di Inserimento / Lato di Montaggio |
Destro (RH - Lato passeggero) |
| Riferimenti Originali Case IH |
K303806, 87639185 |
| Riferimenti Originali Deutz-Fahr |
04339353/10, 04339353 |
| Riferimento OEM Correlato (Lato Sinistro) |
I87639168, K303805, 04339352 (abbinato a codice 65404008) |
| Tipologia Componente |
Serratura meccanica interna porta cabina trattore |
| Materiale Strutturale |
Acciaio stampato ad alta resistenza con zincatura anticorrosione e perni temperati antiusura |
| Cinematismo di Chiusura |
Scrocco rotativo meccanico a doppio stadio con clip di alloggiamento tiranti maniglia |
Tabella Applicazioni e Modelli Trattori Compatibili
| Costruttore |
Serie Macchina |
Modelli Trattori Compatibili |
| Case IH |
Serie 94 & Serie D-Linie |
1194, 1294, 1394, 1494, 1594, 1694 • D 440 |
| Serie A-Familie |
440, 540, 640, 740, 840, 940 (1/90-12/92) |
| Serie CX |
CX 50, CX 60, CX 70, CX 80, CX 90, CX 100 |
| Serie Maxxum 5100 |
Maxxum 5120, Maxxum 5130, Maxxum 5140, Maxxum 5150 |
| Serie Maxxum 5200 |
Maxxum 5220, Maxxum 5230, Maxxum 5240, Maxxum 5250 |
| Serie MX & MX Maxxum |
MX 80C, MX 90C • MX 100 Maxxum, MX 110 Maxxum, MX 120 Maxxum, MX 135 Maxxum, MX 150 Maxxum, MX 170 Maxxum |
| Deutz-Fahr |
Serie 07C |
D 4507C, D 4807C, D 5207C, D 6007C, D 6207C, D 6507C, D 6807C, D 6907C, D 7007C, D 7207C, D 7807C |
| Serie DX |
DX 80, DX 85, DX 86, DX 90, DX 92, DX 110, DX 120, DX 145, DX 160 |
| Serie DX 4 |
DX 4.10, DX 4.30, DX 4.50, DX 4.70 |
| Serie DX 6 |
DX 6.05, DX 6.10, DX 6.30, DX 6.50 |
| Serie DX 7 |
DX 7.10 |
| Serie Intrac |
Intrac 2004 |
Linee Guida di Montaggio e Note d'Officina: Prima dell'installazione, smontare la modanatura o il carter di finitura interno della porta destra (lato passeggero) per scoprire il vano serratura e scollegare con cura le clip dei tiranti di comando collegati alla maniglia esterna e alla levetta interna di sblocco rapido. Svitare le viti di fissaggio della vecchia serratura dal montante porta ed estrarla. Posizionare la nuova serratura 65404009, riagganciare i tiranti e verificarne il libero scorrimento senza attriti o impuntamenti. Fissare saldamente le viti e registrare accuratamente il perno riscontro (striker pin) posizionato sul piantone della cabina: accostando la portiera, lo scrocco deve innestarsi al primo scatto di sicurezza e bloccare a fondo sul secondo scatto con una pressione moderata, garantendo la totale aderenza della guarnizione perimetrale in gomma senza dover sbattere la porta. Applicare periodicamente grasso bianco al litio o spray al PTFE sui perni e sui punti di frizione interni prima di richiudere il carter protettivo (codice 65404071).
