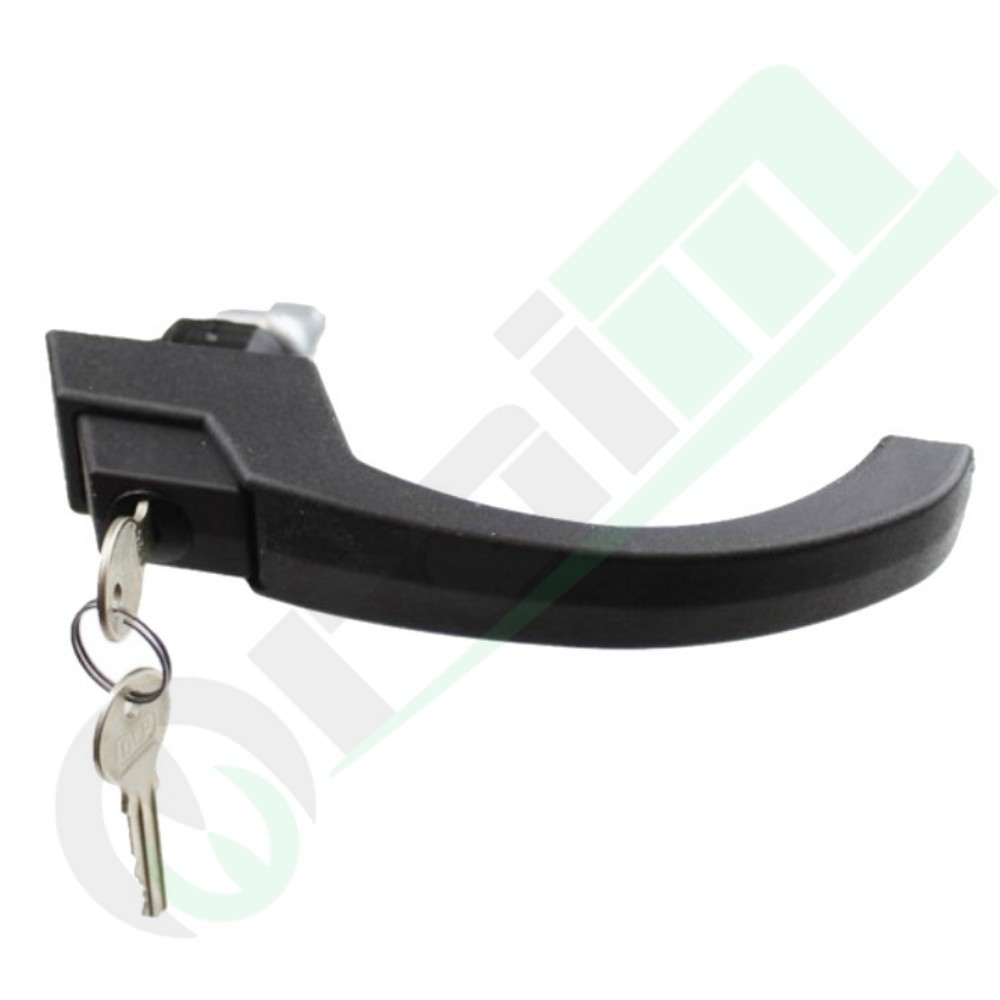

Maniglia Portiera Cabina Ambidestra (Destra e Sinistra) per Trattori Deutz-Fahr Serie 07C e Intrac 2004 - Codice: 65404010
La maniglia per porta cabina a montaggio universale ambidestro (lato destro o sinistro) (codice articolo 65404010, riferimento originale OEM Deutz-Fahr 04345504 / 4345504) è il comando manuale esterno ergonomico progettato specificamente per azionare con precisione e fluidità i meccanismi di chiusura (inclusi i gruppi serratura compatibili codice 65404008 sul lato sinistro e 65404009 sul lato destro, protetti dal carter 65404071 e azionati dalla chiave 65400008) montati sulle cabine originali dei trattori agricoli Deutz-Fahr. Realizzata in tecnopolimero strutturale rinforzato con additivi stabilizzanti anti-UV e cinematismi interni in acciaio resistente all'usura, garantisce una presa confortevole e sicura anche operando con pesanti guanti da lavoro. La sua architettura simmetrica e reversibile consente l'installazione indistinta sia sulla portiera sinistra (lato guida) sia sulla portiera destra (lato passeggero), assicurando al contempo un'eccellente barriera protettiva contro pioggia, fango e polvere di campo grazie alla guarnizione base sagomata inclusa. Questo ricambio a standard OEM garantisce una compatibilità diretta plug-and-play sui trattori Deutz-Fahr della Serie 07C (modelli D 4507C, D 4807C, D 5207C, D 6007C, D 6207C, D 6507C, D 6807C, D 6907C, D 7007C, D 7207C, D 7807C) e sul porta-attrezzi polivalente Intrac 2004.
Caratteristiche Principali e Vantaggi Costruttivi
- Montaggio Universale Reversibile Ambidestro (RH / LH): Geometria simmetrica adatta indistintamente per l'installazione sul lato destro o sinistro della cabina, semplificando la gestione del magazzino ricambi ed eliminando il rischio di errori in fase di assemblaggio.
- Tecnopolimero Strutturale Rinforzato Anti-UV: Cassa stampata ad alta resilienza resistente alle severe escursioni termiche (-30°C / +80°C), all'invecchiamento solare, a idrocarburi, oli idraulici e frequenti cicli di lavaggio ad alta pressione.
- Cinematismo di Sgancio Fluido e Affidabile: Meccanismo interno calibrato con molla ad alta elasticità, progettato per garantire una pronta risposta dello scrocco serratura senza giochi a vuoto né impuntamenti.
- Quote e Interassi a Standard Originale Deutz-Fahr: Punti di fissaggio e quote dimensionali conformi al 100% alle specifiche dei telai porta Deutz-Fahr, garantendo un'installazione rapida senza necessità di modifiche o forature.
- Guarnizione Perimetrale di Base Inclusa: Barriera elastomerica sagomata che sigilla l'interfaccia tra corpo maniglia e profilato porta, prevenendo l'ingresso di acqua piovana, umidità e polveri sottili nel telaio cabina.
Specifiche Tecniche
| Codice Prodotto Commerciale |
65404010 |
| Posto di Inserimento / Lato di Montaggio |
Ambidestra – Destro e Sinistro (RH / LH) |
| Riferimento Originale OEM Deutz-Fahr |
04345504 (anche rif. 4345504) |
| Tipologia Componente |
Maniglia di apertura esterna per porta cabina trattore |
| Tipologie Cabina di Riferimento |
Cabine serie 07C e cabina Intrac 2004 |
| Materiale Costruttivo |
Tecnopolimero tecnico rinforzato stabilizzato UV, perni e molla in acciaio trattato anticorrosione |
| Funzionamento |
Azionamento manuale meccanico per sblocco scrocco serratura |
| Componenti Cabina Correlati |
Serratura SX 65404008, serratura DX 65404009, carter 65404071 e chiave 65400008 |
Tabella Applicazioni e Modelli Trattori Compatibili
| Costruttore |
Serie Macchina |
Modelli Trattori Compatibili |
| Deutz-Fahr |
Serie 07C |
D 4507C, D 4807C, D 5207C, D 6007C, D 6207C, D 6507C, D 6807C, D 6907C, D 7007C, D 7207C, D 7807C |
| Serie Intrac |
Intrac 2004 |
Linee Guida di Montaggio e Note d'Officina: Prima dell'installazione, smontare il pannello o il carter di finitura interno del montante porta (o il coperchio serratura codice 65404071) per accedere ai punti di fissaggio posteriori e liberare con cura la clip di ritenuta del tirante collegato alla serratura porta (65404008 a sinistra o 65404009 a destra). Rimuovere la vecchia maniglia e pulire accuratamente la superficie di appoggio della lamiera da polvere e residui di sporco. Posizionare la guarnizione sagomata fornita a corredo per garantire un isolamento ottimale contro acqua e polvere. Serrare progressivamente i dadi o le viti di fissaggio evitando di deformare la struttura in tecnopolimero. Infine, registrare il tirante affinché il comando presenti circa 1-2 mm di corsa a vuoto prima di azionare lo sgancio dello scrocco, garantendo una manovra di apertura fluida e una chiusura ermetica della porta contro la guarnizione perimetrale.
