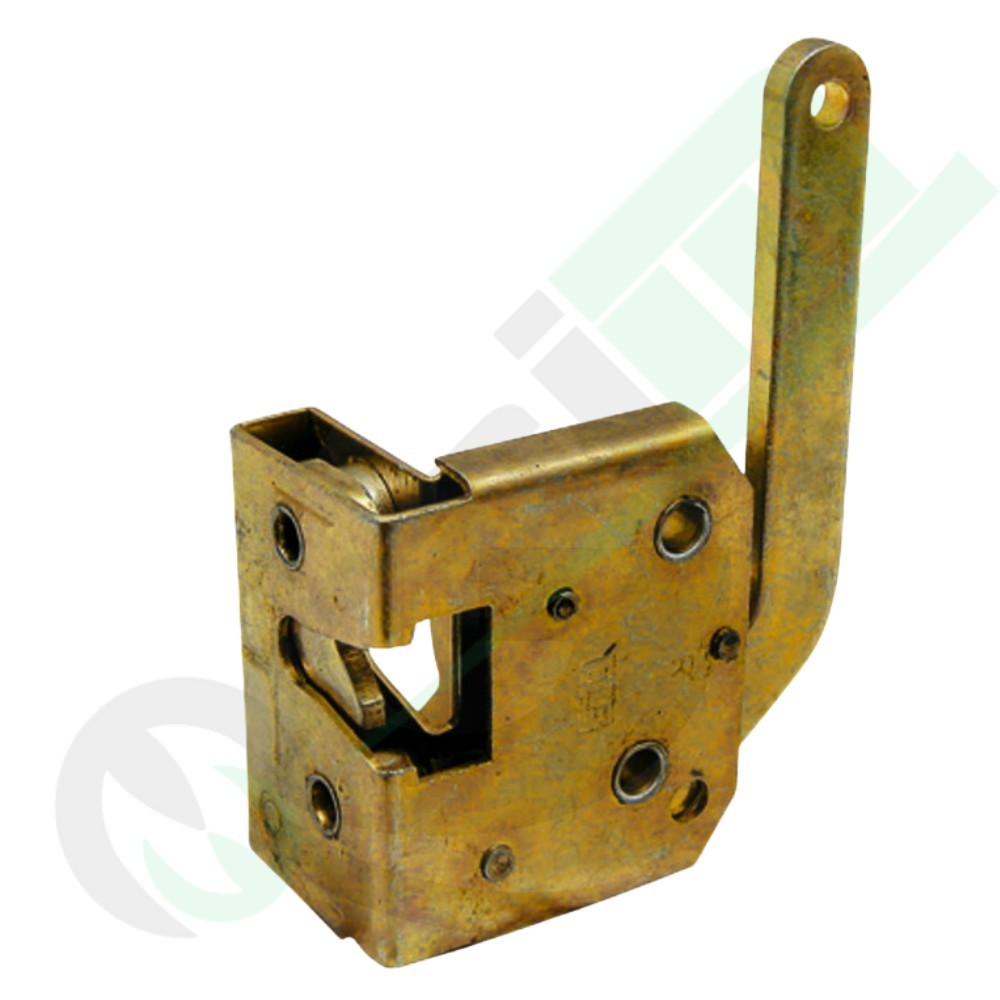

Serratura Meccanica Porta Cabina Destra (Lato Passeggero) per Trattori Deutz-Fahr Serie DX, AgroPrima, AgroStar e AgroXtra - Codice: 65404013
Il gruppo serratura meccanica per portiera cabina destra (lato passeggero / RH) (codice articolo 65404013, riferimenti originali OEM Deutz-Fahr 04357782/10+04339586/10, 04357782100433958610, 04339586/10, 04357782, 04357782/10, corrispondente destro del codice 65404012) è il meccanismo di chiusura e ritenuta a standard primo equipaggiamento sviluppato per le cabine panoramiche e insonorizzate montate sui trattori agricoli Deutz-Fahr (tra cui le cabine StarCab e MasterCab). Realizzato con scatola strutturale in lamiera d'acciaio stampata di forte spessore con trattamento galvanico antiruggine, include il cinematismo di scatto progressivo di sicurezza a doppio stadio con alloggiamenti calibrati per i tiranti di comando collegati alla maniglia esterna e alla leva interna di sblocco rapido. Questo ricambio a standard OEM garantisce la corretta compressione della guarnizione perimetrale in gomma della porta destra, annullando vibrazioni, cigolii e giochi del battente durante i lavori pesanti in campo aperto, prevenendo l'ingresso di polvere, rumore e correnti d'aria nell'abitacolo. Assicura compatibilità diretta plug-and-play sulle gamme Deutz-Fahr (serie AgroPrima, AgroStar, AgroXtra, serie DX, DX 3, DX 4, DX 6 e DX 7).
Caratteristiche Principali e Vantaggi Costruttivi
- Chiusura Meccanica di Sicurezza a Doppio Scatto: Scrocco rotativo progressivo a due posizioni (accostamento iniziale e blocco ermetico pieno), studiato per prevenire aperture accidentali della portiera destra sotto forti vibrazioni del motore e torsioni del telaio.
- Accoppiamento Geometrico Diretto Deutz-Fahr Lato Destro: Sagoma, interassi dei fori di fissaggio e leveraggi progettati con precisione millimetrica rispetto ai profilati porta cabina originali Deutz, evitando modifiche, forature o adattamenti dei tiranti.
- Trattamento Galvanico Tropicalizzato e Zincato: Cassa metallica e perni cinetici protetti dall'ossidazione provocata da umidità permanente, fango, polveri di fertilizzanti e frequenti cicli di lavaggio ad alta pressione.
- Pacco Molle Rinforzato ad Alta Resilienza: Molleggi in acciaio speciale calibrati per garantire una risposta pronta, morbida e lineare dei comandi sia dall'interno che dall'esterno della cabina, eliminando giochi a vuoto o impuntamenti.
- Isolamento Acustico e Tenuta Climatica: Esercita la prescritta forza di accoppiamento contro la guarnizione perimetrale della porta destra, concorrendo all'insonorizzazione del posto guida e alla corretta ventilazione dell'abitacolo.
Specifiche Tecniche
| Codice Prodotto Commerciale |
65404013 |
| Posto di Inserimento / Lato di Montaggio |
Destro (RH - Lato passeggero) |
| Riferimenti Originali Deutz-Fahr |
04357782/10+04339586/10, 04357782100433958610, 04339586/10, 04357782, 04357782/10 |
| Riferimento OEM Correlato (Lato Sinistro) |
04339586/10, 04357781, 04357781/10 (abbinato a codice 65404012) |
| Tipologia Componente |
Serratura meccanica interna porta cabina trattore |
| Materiale Strutturale |
Acciaio stampato ad alta resistenza con zincatura anticorrosione e perni temperati antiusura |
| Cinematismo di Chiusura |
Scrocco rotativo meccanico a doppio stadio con clip di alloggiamento tiranti maniglia |
Tabella Applicazioni e Modelli Trattori Compatibili
| Costruttore |
Serie Macchina |
Modelli Trattori Compatibili |
| Deutz-Fahr |
Serie AgroPrima |
AgroPrima 4.31, 4.51, 4.56, 6.06, 6.16 |
| Serie AgroStar |
AgroStar 4.61, 4.68, 4.71, 4.78, 6.08, 6.11, 6.21, 6.28, 6.31, 6.38, 6.61, 6.71, 6.81 |
| Serie AgroXtra |
AgroXtra 3.57, 4.07, 4.17, 4.47, 4.57, 6.07, 6.17 |
| Serie DX & Serie DX 3 |
DX 160 • Modelli gamma DX 3 |
| Serie DX 4 |
DX 4.10, DX 4.30, DX 4.50, DX 4.70 |
| Serie DX 6 |
Modelli gamma DX 6 |
| Serie DX 7 |
DX 7.10 |
Linee Guida di Montaggio e Note d'Officina: Prima dell'installazione, smontare la modanatura o il pannello di rivestimento interno della porta destra per scoprire il vano serratura e scollegare con cura le clip di ritenuta dei tiranti collegati alla maniglia esterna e alla leva interna di sblocco. Svitare le viti di fissaggio della vecchia unità dal profilato porta ed estrarla. Posizionare la nuova serratura 65404013, riagganciare i tiranti e verificarne il libero scorrimento senza attriti o giochi anomali. Serrare saldamente le viti di fissaggio e registrare con cura il perno riscontro (striker pin) posizionato sul montante cabina: accostando la portiera, lo scrocco deve innestarsi al primo scatto di sicurezza e bloccare a fondo sul secondo scatto con una pressione moderata, garantendo la totale aderenza della guarnizione perimetrale in gomma. Applicare periodicamente grasso bianco al litio o spray al PTFE sui perni e sui punti di frizione interni.
