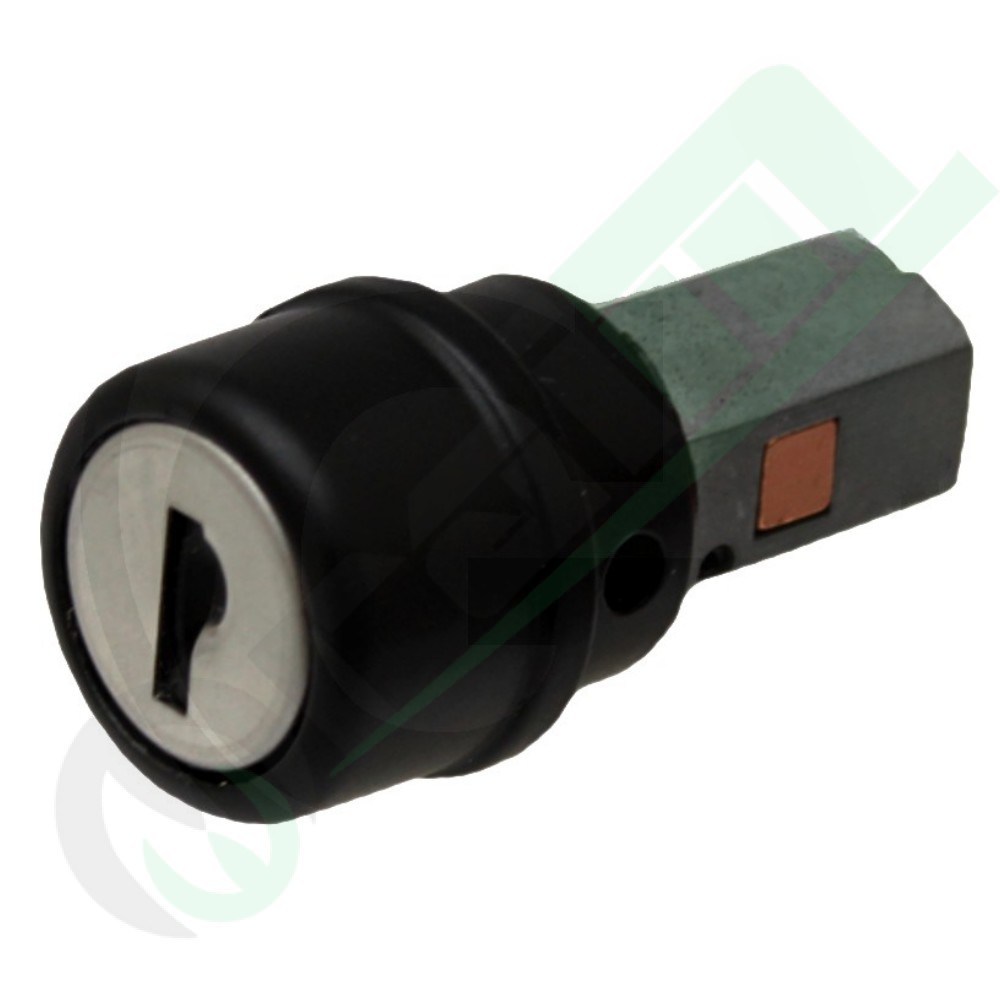

Pulsante / Bottone di Sblocco Porta Cabina per Trattori Deutz-Fahr Serie AgroPrima, AgroStar, AgroXtra e DX 3 - Codice: 65404080
Il pulsante / bottone meccanico di apertura porta cabina (codice articolo 65404080, riferimento originale OEM Deutz-Fahr 04356497 / 4356497) è il componente di comando a pressione a standard primo equipaggiamento sviluppato per l'azionamento diretto dei gruppi serratura meccanica (inclusi i modelli compatibili codice 65404012 sul lato sinistro e 65404013 sul lato destro) installati sulle cabine dei trattori agricoli Deutz-Fahr (tra cui StarCab e MasterCab). Realizzato in tecnopolimero strutturale ad alta densità con additivi di protezione anti-UV, integra un molleggio interno in acciaio armonico ad alta resistenza alla fatica e la sede per il blocchetto serratura a cilindretto, assicurando uno sgancio rapido, lineare e privo di impuntamenti dello scrocco porta. La sua conformazione a standard OEM garantisce un inserimento perfetto nell'alloggiamento porta originale, ripristinando la corretta corsa cinematica di sgancio ed evitando giochi a vuoto o infiltrazioni di polvere e acqua nell'abitacolo. Assicura compatibilità diretta plug-and-play sulle serie Deutz-Fahr AgroPrima, AgroStar (standard e Freisicht), AgroXtra e DX 3.
Caratteristiche Principali e Vantaggi Costruttivi
- Accoppiamento Geometrico Diretto Deutz-Fahr: Sagoma, diametro e battuta di arresto sviluppati con precisione millimetrica rispetto agli alloggiamenti maniglia e profilati cabina originali Deutz, senza necessità di modifiche o adattamenti.
- Tecnopolimero Strutturale Antiurto e Anti-UV: Cassa e pulsante stampati in polimero tecnico ad elevata resistenza meccanica, in grado di sopportare severe escursioni termiche (-30°C / +80°C), esposizione solare prolungata, contatto con idrocarburi, oli idraulici e lavaggi ad alta pressione.
- Molleggio di Ritorno in Acciaio Speciale: Molla interna ad alta resilienza che garantisce un ritorno immediato del pulsante a filo maniglia, prevenendo impuntamenti, giochi a vuoto o sganci parziali dello scrocco della serratura.
- Superficie di Pressione Ergonomica: Ampia area di contatto studiata per garantire una manovra rapida, sicura e confortevole anche operando con guanti da lavoro pesanti o in condizioni di bagnato e fango.
- Sostituzione Rapida Plug-and-Play: Consente di ripristinare il solo comando a pressione usurato o bloccato, salvaguardando il corpo maniglia e i leverismi originali della porta cabina.
Specifiche Tecniche
| Codice Prodotto Commerciale |
65404080 |
| Riferimento Originale OEM Deutz-Fahr |
04356497 (anche rif. 4356497) |
| Tipologia Componente |
Pulsante / bottone meccanico a pressione per apertura porta cabina |
| Materiale Costruttivo |
Tecnopolimero tecnico rinforzato stabilizzato UV con molla interna in acciaio armonico trattato |
| Funzionamento |
Pressione meccanica diretta per azionamento rinvio sblocco serratura |
| Serrature Meccaniche Abbinabili |
Compatibile con serratura sinistra 65404012 e serratura destra 65404013 |
Tabella Applicazioni e Modelli Trattori Compatibili
| Costruttore |
Serie Macchina |
Modelli Trattori Compatibili |
| Deutz-Fahr |
Serie AgroPrima |
AgroPrima 4.31, 4.51, 4.56, 6.06, 6.16 |
| Serie AgroStar |
AgroStar 4.61, 4.68, 4.71, 4.78, 6.08, 6.11, 6.21, 6.28, 6.31, 6.38, 6.61, 6.71, 6.81 |
| Serie AgroXtra |
AgroXtra 3.57, 4.07, 4.17, 4.47, 4.57, 6.07, 6.17 |
| Serie DX 3 |
DX 3.10, DX 3.30, DX 3.50, DX 3.60, DX 3.65, DX 3.70, DX 3.80, DX 3.90 |
Linee Guida di Montaggio e Note d'Officina: Prima dell'installazione, smontare il carter o il rivestimento interno del montante porta per accedere all'alloggiamento del gruppo maniglia/bottone. Rilasciare con cautela la clip di ritenuta o il perno di arresto del vecchio pulsante e liberare il puntale dal tirante collegato alla serratura meccanica (65404012 sul lato sinistro o 65404013 sul lato destro). Pulire accuratamente la guida da polvere, residui di terra o grasso vecchio indurito prima di inserire il nuovo bottone 65404080, verificando che la molla interna rimanga perfettamente centrata. Ricollegare il tirante di azionamento e regolarne la corsa affinché il pulsante mantenga circa 1-2 mm di gioco libero prima di ingaggiare lo scrocco meccanico. Verificare la fluidità della pressione sia a porta aperta che a porta chiusa, accertandosi che lo sblocco sia immediato e che il pulsante ritorni tempestivamente a filo maniglia.
