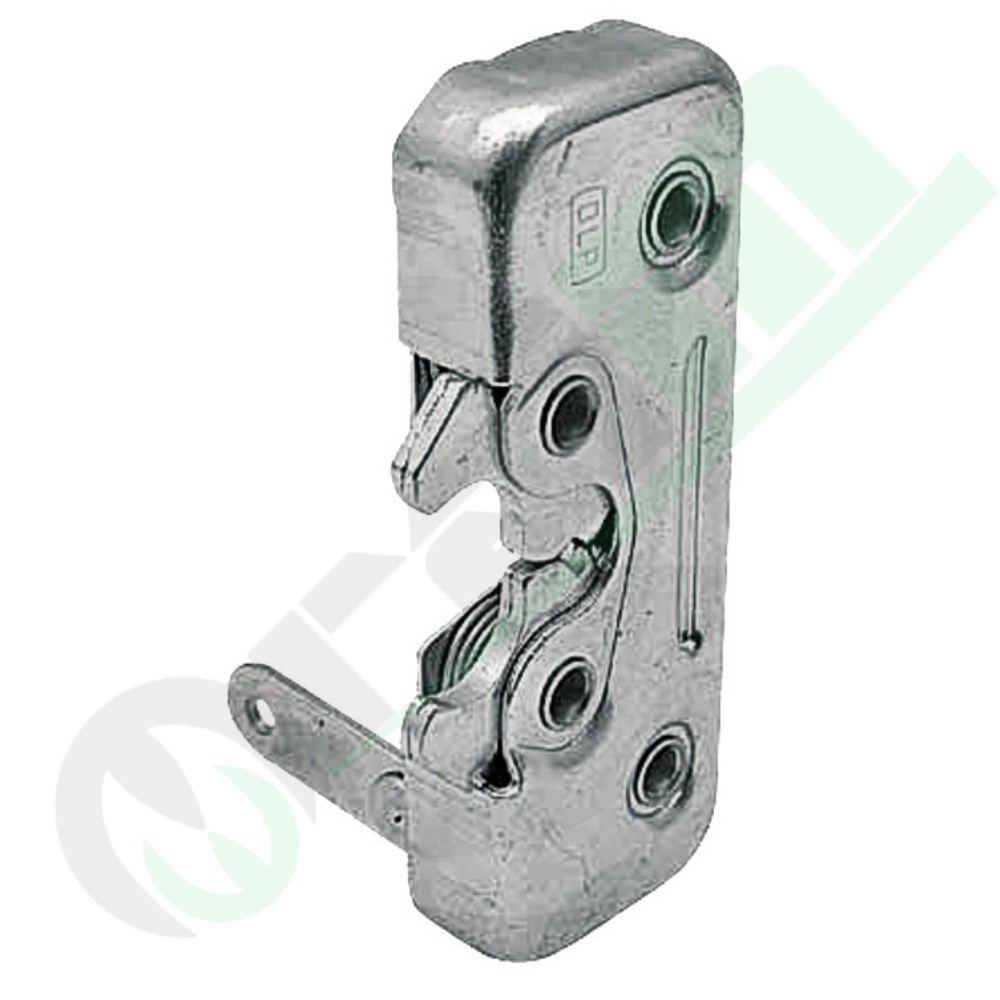

Serratura Meccanica Porta Cabina Sinistra (Lato Guida) per Trattori John Deere con Cabina SG2 - Codice: 65412009
Il gruppo serratura meccanica per portiera cabina sinistra (lato guida / LH) (codice articolo 65412009, riferimenti incrociati originali OEM John Deere RE50874, AR91893, 0281321627) è il meccanismo di chiusura e ritenuta a standard primo equipaggiamento sviluppato per le rinomate cabine panoramiche insonorizzate John Deere SG2 e per le cabine ad alta pressurizzazione dei trattori da campo aperto, articolati e cingolati heavy-duty. Realizzato con corpo scatolato in lamiera d'acciaio stampata di grosso spessore con trattamento galvanico anticorrosione, include il cinematismo di scatto progressivo di sicurezza a doppio stadio con alloggiamenti calibrati per i tiranti di azionamento collegati alla maniglia esterna e alla leva interna di sblocco rapido. Questo ricambio a standard OEM garantisce la corretta compressione della guarnizione perimetrale in gomma della porta sinistra, annullando vibrazioni, cigolii e giochi del battente durante i lavori di trazione più gravosi, prevenendo l'ingresso di polvere, rumore e correnti d'aria nell'abitacolo. Assicura compatibilità diretta plug-and-play su una vastissima gamma di serie John Deere (cabina SG2, serie 30, 40, 50, 55, 60, 7000, 7010, 8000/8000T, 9000/9000T e 9020/9020T).
Caratteristiche Principali e Vantaggi Costruttivi
- Chiusura Meccanica a Doppio Scatto di Sicurezza: Scrocco rotativo progressivo a due posizioni (accostamento iniziale e blocco totale), studiato per prevenire aperture accidentali della portiera sinistra anche sotto severe sollecitazioni dinamiche, forti vibrazioni del motore e torsioni del telaio su terreni sconnessi.
- Geometria Specifica per Cabine John Deere SG2 e Serie Pesanti: Sagoma, interassi dei fori di fissaggio e cinematismo interno progettati con rigorosa precisione rispetto ai profilati originali John Deere, evitando riadattamenti, forature o piegature anomale dei tiranti.
- Trattamento Galvanico Tropicalizzato e Zincato: Cassa metallica e perni cinetici protetti dall'ossidazione provocata da umidità permanente, fango, polveri corrosive di fertilizzanti e frequenti lavaggi ad alta pressione.
- Pacco Molle Rinforzato ad Alta Resilienza: Molleggi in acciaio armonico speciale calibrati per garantire una risposta pronta, morbida e lineare dei comandi sia dall'interno che dall'esterno della cabina, eliminando giochi a vuoto o impuntamenti.
- Isolamento Acustico e Tenuta Climatica: Esercita la prescritta forza di accoppiamento contro la guarnizione perimetrale della porta, concorrendo all'insonorizzazione del posto guida e alla corretta pressurizzazione dell'impianto di climatizzazione.
Specifiche Tecniche
| Codice Prodotto Commerciale |
65412009 |
| Posto di Inserimento / Lato di Montaggio |
Sinistro (LH - Lato guida) |
| Riferimenti Originali John Deere |
RE50874, AR91893, 0281321627 |
| Tipologia Componente |
Serratura meccanica interna porta cabina trattore |
| Allestimento Cabina di Riferimento |
Cabina SG 2 e allestimenti cabina per gamme medie, pesanti e articolate |
| Materiale Strutturale |
Acciaio stampato ad alta resistenza con zincatura anticorrosione e perni temperati antiusura |
| Cinematismo di Chiusura |
Scrocco rotativo meccanico a doppio stadio con clip di alloggiamento tiranti maniglia |
Tabella Applicazioni e Modelli Trattori Compatibili
| Costruttore |
Serie Macchina / Cabina |
Modelli Trattori Compatibili |
| John Deere |
Cabina SG 2 & Serie 30 |
Cabina SG 2 • Serie 30: 4030, 4230, 4430, 4630 |
| Serie 40 |
3040, 3140, 3640, 4040, 4040S, 4240, 4440, 4640, 4840 |
| Serie 50 |
2250, 2450, 2650, 2850, 3050, 3150, 3350, 3650, 4050, 4250, 4350, 4450, 4650, 4850 |
| Serie 55 |
4055, 4255, 4455, 4755, 4955 |
| Serie 60 |
4560, 4760, 4960 |
| Serie 7000 & 7010 |
7600, 7700, 7800 • 7610, 7710, 7810 |
| Serie 8000 / 8000T |
8100, 8100T, 8200, 8200T, 8300, 8300T, 8400, 8400T |
| Serie 9000 / 9000T |
9100, 9200, 9300, 9300T, 9400, 9400T |
| Serie 9020 / 9020T |
9120, 9220, 9320, 9320T, 9420, 9420T, 9520, 9520T, 9620, 9620T |
Linee Guida di Montaggio e Note d'Officina: Prima dell'installazione, smontare il pannello o il guscio di finitura interno della portiera sinistra (tipico sulle porte profilate John Deere SG2 o sui montanti dei grandi trattori serie 7000/8000/9000) per scoprire il vano serratura e scollegare con cautela le clip dei tiranti collegati alla maniglia esterna e alla leva interna di sblocco. Svitare le viti di fissaggio della vecchia serratura dal telaio porta ed estrarla. Posizionare la nuova serratura 65412009, riagganciare i tiranti e verificarne il perfetto scorrimento senza attriti. Serrare saldamente la viteria e registrare accuratamente il perno riscontro (striker pin) posizionato sul piantone della cabina: accostando la portiera, lo scrocco deve afferrare il perno al primo scatto di sicurezza e bloccare a fondo sul secondo scatto con una pressione controllata, comprimendo uniformemente la guarnizione perimetrale in gomma. Lubrificare periodicamente perni e camme interne con grasso bianco al litio o spray al PTFE idrorepellente.
