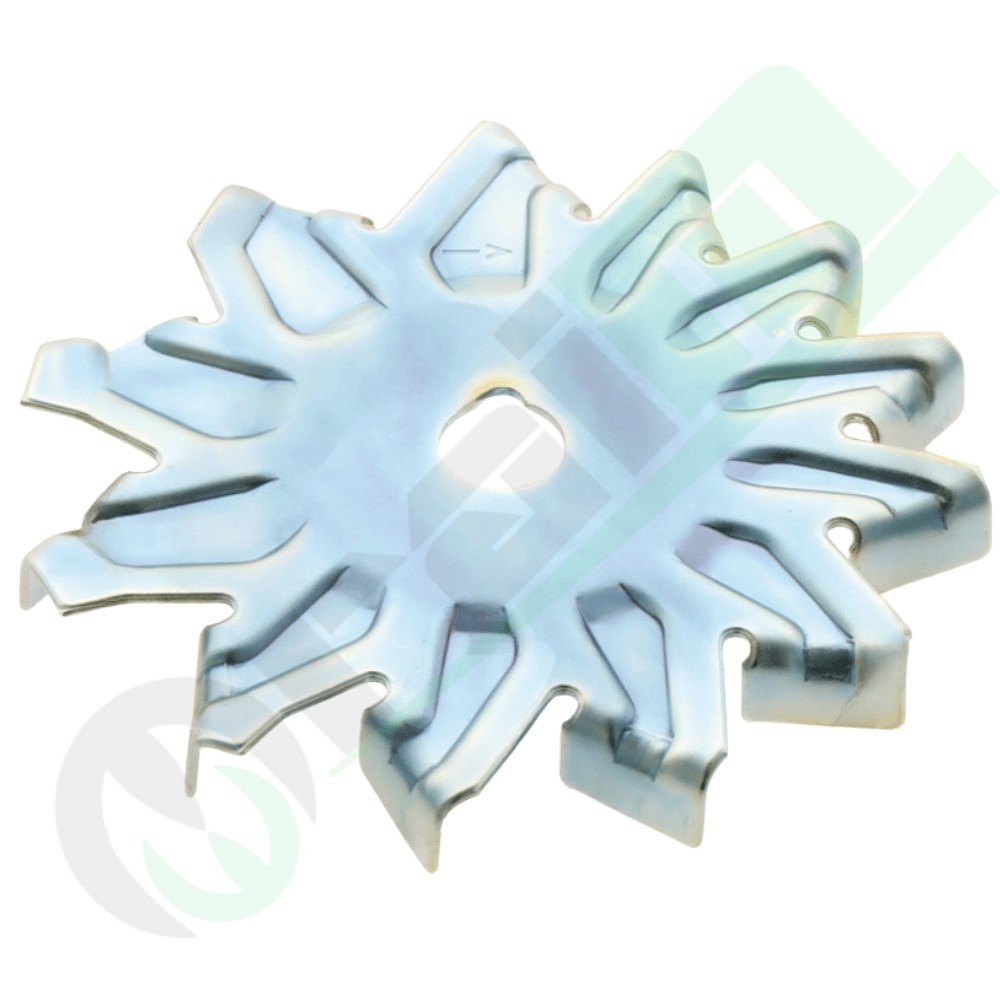

Ventola di Raffreddamento / Volano MAHLE Rotazione Oraria (Ø 135 mm) per Alternatori Macchine Agricole - Codice: 37915900726

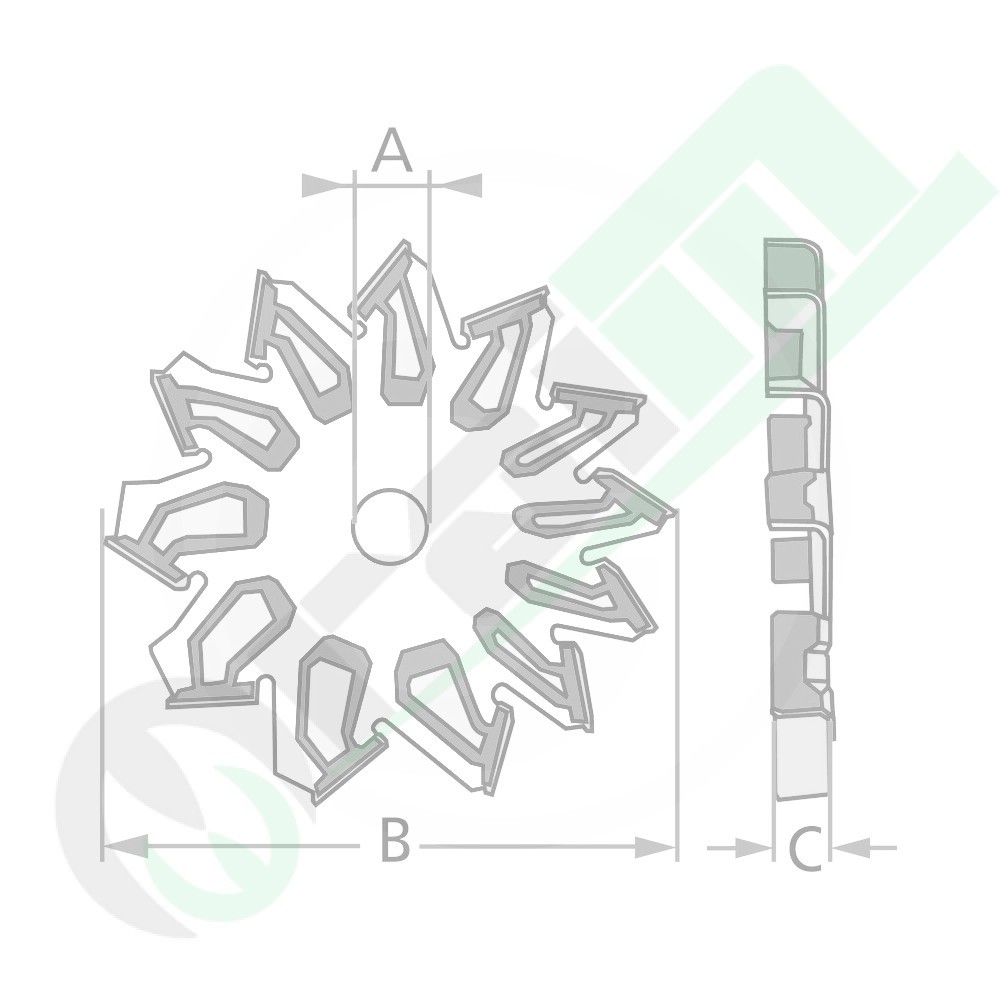

La ventola di raffreddamento / volano centrifugo originale MAHLE (codice articolo 37915900726, riferimenti costruttore e OEM 133875, MGX 398, MGX398) è un componente metallico di precisione progettato per generare un flusso forzato di ventilazione attraverso l'alternatore negli impianti elettrici per macchine agricole e industriali. Con un verso di rotazione orario (CW / ↻), è provvista di palette radiali sagomate per aspirare ed espellere l'aria calda prodotta dal ponte raddrizzatore a diodi, dall'avvolgimento statorico e dal regolatore di tensione interno. Realizzata in lamiera d'acciaio ad alta resistenza alle sollecitazioni centrifughe, presenta un foro di calettamento sull'albero alternatore (A) da 17 mm, un diametro esterno complessivo (B) di 135 mm e un'altezza/spessore assiale (C) di 14 mm. Questo ricambio assicura una protezione termica ottimale per alternatori pesanti MAHLE / Iskra / Letrika operanti a pieno carico su trattori e mezzi da raccolta.

Caratteristiche Principali e Vantaggi Costruttivi

• Profilo Aerodinamico a Senso Orario Calibrato: La conformazione delle alette è specificamente studiata per massimizzare la portata volumetrica dell'aria di raffreddamento durante la rotazione oraria, riducendo le temperature d'esercizio dell'alternatore fino al 25%.
• Accoppiamento di Precisione su Albero Ø 17 mm: Il foro centrale da 17 mm con quota assiale di 14 mm si monta con assoluta precisione tra lo scudo anteriore e la puleggia motrice, azzerando giochi o squilibri dinamici.
• Bilanciatura Dinamica di Grado OEM: Fabbricata con rigorosi parametri di equilibratura per evitare vibrazioni armoniche e carichi anomali sui cuscinetti di banco anteriori dell'alternatore ad alti regimi di giri del motore.
• Acciaio ad Elevata Resistenza Meccanica: Struttura monoblocco anti-deformazione resistente all'impatto con residui fini trasportati dall'aria (polvere di cereali, pula, terriccio e umidità).
• Massima Compatibilità Alternatori MAHLE / Iskra: Ricambio conforme a specifiche MGX398 / 133875 per una rapida revisione e messa a nuovo dei gruppi generatore di corrente agricoli.

Specifiche Tecniche e Quote Dimensionali

Compatibilità Alternatori e Macchine Agricole

Settore / Tipologia	Alternatori e Trattori Compatibili
Alternatori Principali Compatibili	Alternatori MAHLE / Iskra / Letrika 14V a rotazione oraria con albero di trascinamento da 17 mm (inclusi 379IA0499, MG 604, 3760010056 e serie compatte similari)
Trattori Antonio Carraro	Trattori serie 300, 400, 500, 600, 700, 9000 e 9800 equipaggiati con gruppo alternatore a rotazione oraria
Trattori Case IH	Serie B-Familie (644, 744, 844, 856 XL), Serie C-Familie (955, 1056 XL), CS e Compact con alternatore da 14 V a rotazione oraria
Trattori Deutz-Fahr	Serie D 06, D 07, DX, DX 3, DX 4, AgroPrima, AgroStar, AgroXtra dotati di alternatori serie IA con ventola esterna da 135 mm
Trattori John Deere	Serie 20, 30, 40, 50 e mietitrebbie con alternatori MAHLE/Iskra a ventilazione esterna oraria

Linee Guida di Montaggio e Note d'Officina: Prima dell'installazione della nuova ventola, scollegare il morsetto negativo della batteria e smontare la cinghia di trasmissione e la puleggia dell'alternatore. Pulire accuratamente il codolo dell'albero (Ø 17 mm) per garantire un accoppiamento privo di disallineamenti. Inserire la ventola con le alette orientate verso il corpo alternatore come da configurazione originale, verificando che la quota di spessore (14 mm) vada a battuta senza forzature contro il cuscinetto o lo scudo anteriore. Montare la puleggia e serrare il dado centrale alla coppia prescritta interponendo la corretta rondella piana/spaccata. Ruotare a mano l'albero per assicurarsi che il diametro esterno da 135 mm non sfreghi contro le staffe di fissaggio motore o le protezioni esterne prima di rimettere in tensione la cinghia.
