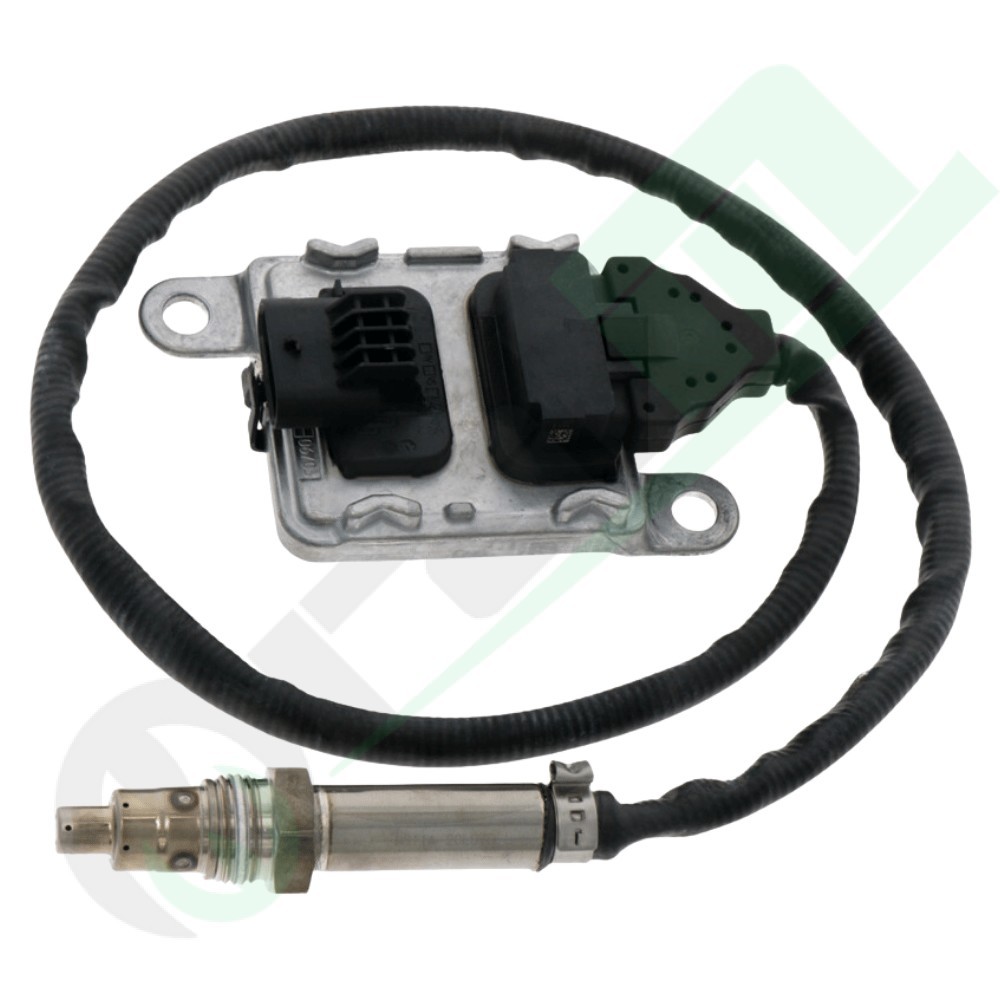

Sensore Sonda NOx Scarico/Uscita Post-SCR Originale CNH per Trattori Case IH Maxxum, New Holland T6 e Steyr Profi / CVT - Codice: 380170016
Il sensore sonda NOx per gas di scarico (montaggio su scarico/uscita a valle del catalizzatore SCR) (codice articolo 380170016, riferimenti originali CNH 48197995, SKNOX487, I48197995, 90335586) è un gruppo di rilevamento meccatronico di precisione a standard OEM, fondamentale per il controllo a circuito chiuso delle emissioni nei motori diesel agricoli Stage V. Costituito dalla sonda ceramica elettrochimica ad alta reattività integrata con la propria centralina elettronica di controllo (modulo ballast ECU integrato), misura con accuratezza ppm (parti per milione) la concentrazione residua di ossidi di azoto (NOx) e ossigeno nei gas combusti in uscita dall'impianto di post-trattamento. Questo componente permette alla centralina motore di verificare l'efficienza catalitica del sistema SCR, calibrare in retroazione il dosaggio dell'AdBlue® e prevenire anomalie di depotenziamento del motore. Garantisce perfetta intercambiabilità e rispondenza di primo impianto su trattori Case IH serie Maxxum, New Holland serie T6 e Steyr serie Profi e Profi CVT.
Caratteristiche Principali e Vantaggi Costruttivi
- Unità Completa Sonda con Centralina Integrata: Fornito pre-calibrato e accoppiato al modulo ballast elettronico dedicato, garantendo una conversione immediata dei segnali elettrochimici in dati numerici trasmessi via rete CAN-bus.
- Applicazione Specifica Scarico/Uscita (Downstream SCR): Concepito per monitorare i fumi post-catalizzatore, verificando l'effettiva conversione degli inquinanti e fornendo i valori di feedback necessari ad evitare sprechi o sotto-dosaggi di urea tecnica.
- Elemento Ceramico a Più Camere ad Alta Precisione: Tecnologia a semiconduttore in ossido di zirconio multistrato con riscaldatore interno integrato, che raggiunge rapidamente la temperatura di lavoro attiva prevenendo danni da condensa acida.
- Cablaggio Termoprotetto e Connessione Sigillata: Cavo di collegamento schermato con guaina in fibra resistente alle altissime temperature da irraggiamento dello scarico e connettore a tenuta ermetica IP67/IP69K contro polvere, terra e lavaggi ad alta pressione.
- Intercambiabilità Diretta OEM CNH: Ricambio equivalente diretto conforme ai codici originali 48197995, SKNOX487, I48197995 e 90335586 per una manutenzione immediata senza modifiche meccaniche o al cablaggio.
Specifiche Tecniche
| Codice Prodotto Commerciale |
380170016 |
| Riferimenti Originali (OEM CNH) |
48197995, SKNOX487, I48197995, 90335586 |
| Tipologia Componente |
Sensore / sonda di rilevamento ossidi di azoto (NOx) con modulo di controllo integrato |
| Posizione di Montaggio |
Scarico / Uscita (a valle del catalizzatore SCR / marmitta post-trattamento) |
| Tecnologia di Misurazione |
Cella ceramica multistrato in ossido di zirconio (ZrO2) con riscaldatore rapido integrato |
| Comunicazione / Segnale di Rete |
Rete digitale CAN-bus conforme alle specifiche dell'architettura di bordo CNH |
| Connessione Elettrica |
Connettore automotive stagno multipolare con contatti dorati anti-corrosione |
| Destinazione d'Uso |
Monitoraggio emissioni e regolazione dosaggio AdBlue® su trattori Stage V a standard CNH |
Tabella Applicazioni e Modelli Trattori Compatibili
| Costruttore |
Serie / Tipologia Trasmissione |
Modelli Trattori Compatibili |
| Case IH |
Serie Maxxum |
Maxxum 135, Maxxum 145, Maxxum 150 |
| New Holland |
Serie T6 (Standard) |
T6.145, T6.180 |
| Serie T6 Auto Command (CVT) |
T6.145, T6.155, T6.160, T6.165, T6.175, T6.180 – tutti Stage V (07/20-) |
| Serie T6 Dynamic Command (Doppia Frizione) |
T6.145, T6.155, T6.160, T6.165, T6.175, T6.180 – tutti Stage V (07/20-) |
| Serie T6 Electro Command (Semi-Powershift) |
T6.145, T6.155, T6.160, T6.165, T6.175, T6.180 – tutti Stage V (07/20-) |
| Steyr |
Serie Profi |
4115 Profi Stage V (07/20-), 4125 Profi, 4125 Profi Stage V (07/20-), 4135 Profi, 4135 Profi Stage V (07/20-), 4145 Profi, 4145 Profi Stage V (07/20-), 6145 Profi Stage V (07/20-) |
| Serie Profi CVT |
4115 Profi CVT Stage V (07/20-), 4125 Profi CVT Stage V (07/20-), 4135 Profi CVT Stage V (07/20-), 4145 Profi CVT Stage V (07/20-), 6145 Profi CVT Stage V (07/20-) |
Linee Guida di Montaggio e Note d'Officina: Maneggiare la sonda con estrema cautela: l'elemento ceramico interno non tollera cadute o urti accidentali. Prima dell'operazione, attendere che il condotto di scarico sia completamente freddo e scollegare il polo negativo della batteria. Se la filettatura della vecchia sonda è bloccata da depositi carboniosi, utilizzare un prodotto sbloccante specifico per alte temperature senza farlo penetrare all'interno del circuito di scarico. Pulire la sede filettata con maschio dedicato prima di avvitare il nuovo componente. Serrare esclusivamente con chiave esagonale dinamometrica alla coppia prescritta dal manuale CNH, evitando ogni torsione sul cablaggio. Fissare saldamente il modulo di controllo elettronico ballast sul relativo telaio di supporto, verificando che il cablaggio non sfreghi contro superfici incandescenti. A lavoro ultimato, effettuare il reset/adattamento del sensore NOx e la cancellazione dei codici errore (DTC) tramite tester diagnostico CNH.
