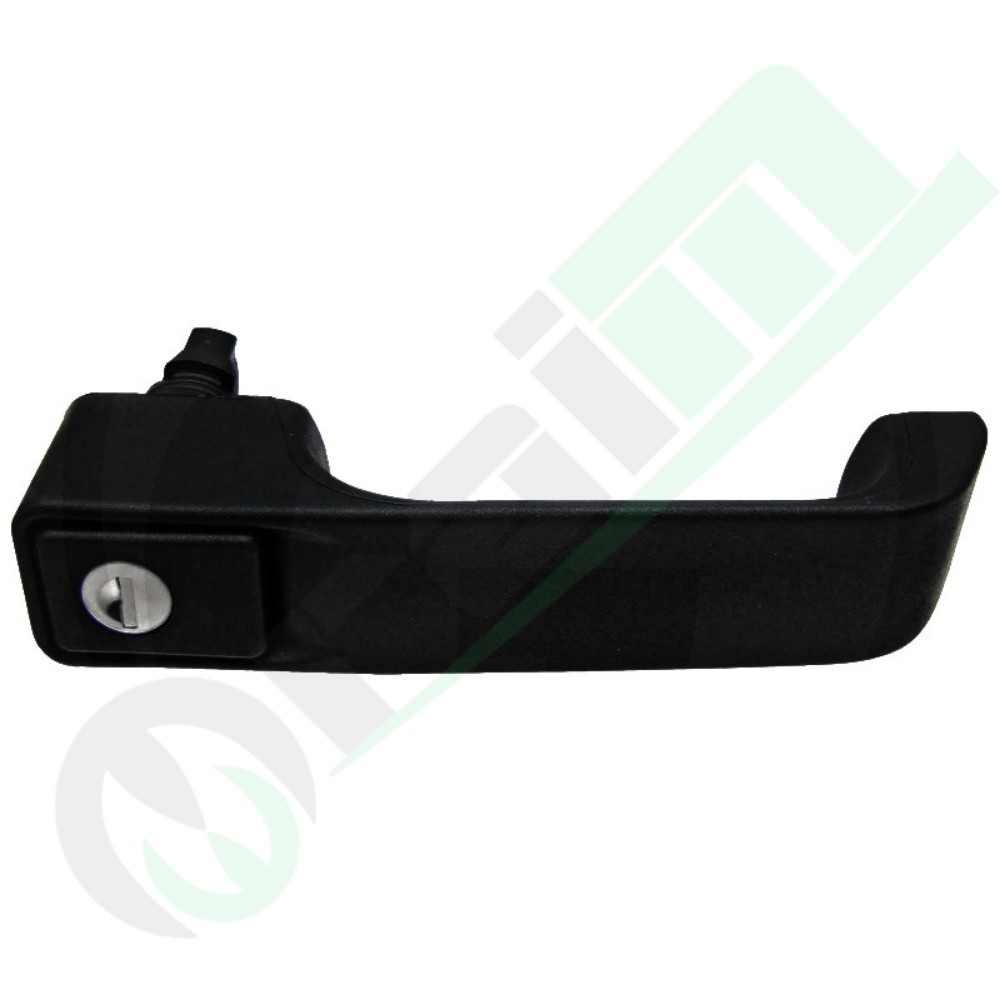

Maniglia Esterna Portiera Cabina Ambidestra (Sinistra / Destra) per Trattori Case IH e New Holland - Codice: 65402119
La maniglia esterna a pulsante per porta cabina a montaggio universale ambidestro (lato sinistro o destro) (codice articolo 65402119, riferimenti originali CNH 82019604, I82019604) è il dispositivo manuale esterno ergonomico progettato per azionare in modo preciso e affidabile i gruppi serratura della cabina (codici abbinabili 65402120 a sinistra e 65402121 a destra) sui trattori agricoli del gruppo CNH. Realizzata in tecnopolimero rinforzato antiurto con trattamenti di stabilizzazione contro i raggi UV, include il pulsante meccanico di sgancio a molla in acciaio armonico e la sede di alloggiamento per il cilindretto serratura con chiave di sicurezza. La sagoma simmetrica e reversibile consente l'installazione sia sulla portiera sinistra (lato guida) sia sulla portiera destra (lato passeggero), assicurando perfetta tenuta contro infiltrazioni di polvere e acqua grazie alla guarnizione base sagomata. Questo ricambio a standard OEM garantisce la massima affidabilità su una vasta platea di trattori Case IH (serie JXU, JX-U, MXM) e New Holland (serie T5000, TL, TL-A, TM, TS, TS6000).
Caratteristiche Principali e Vantaggi Costruttivi
- Geometria Ambidestra Reversibile (LH / RH): Configurazione universale installabile indifferentemente sulla portiera sinistra o destra, semplificando la gestione del magazzino ricambi e azzerando i rischi di incompatibilità.
- Tecnopolimero Rinforzato Anti-UV ed Antiurto: Cassa stampata ad alta resilienza resistente a forti sbalzi termici (-30°C / +80°C), all'invecchiamento solare, al fango e al contatto con agrofarmaci o idrocarburi.
- Sgancio Fluido a Pressione Diretta: Pulsante ergonomico con molla interna in acciaio armonico ad alta resistenza, studiato per un'azione morbida e precisa senza impuntamenti né cedimenti anche dopo migliaia di cicli d'apertura.
- Sede Sagomata per Cilindretto Chiave: Predisposta per ospitare il blocchetto serratura con chiave unificata del mezzo, preservando la chiusura di sicurezza e l'antintrusione nell'abitacolo.
- Guarnizione Perimetrale di Base Inclusa: Barriera efficace che impedisce il passaggio di acqua piovana, umidità e polvere all'interno del profilo tubolare e del rivestimento della porta.
Specifiche Tecniche
| Codice Prodotto Commerciale |
65402119 |
| Lato di Montaggio / Posizione |
Ambidestra – Sinistro e Destro (LH / RH) |
| Riferimenti Originali Case IH / CNH |
82019604, I82019604 |
| Riferimenti Originali New Holland |
82019604, I82019604 |
| Tipologia Componente |
Maniglia esterna per apertura porta cabina con pulsante |
| Materiale |
Tecnopolimero rinforzato stabilizzato UV con cinematismi interni in metallo e molla d'acciaio |
| Funzionamento |
A pressione meccanica su pulsante con sede per blocchetto chiave |
| Serrature Correlate Abbinabili |
Compatibile con serratura sinistra 65402120 e serratura destra 65402121 |
Tabella Applicazioni e Modelli Trattori Compatibili
| Costruttore |
Serie Macchina |
Modelli Trattori Compatibili |
| Case IH |
Serie JXU & JX-U |
JX 70U, JX 80U, JX 90U, JX 100U • JX 1070U, JX 1080U, JX 1090U, JX 1100U • JXU 75, JXU 85, JXU 95, JXU 105, JXU 115 |
| Serie MXM |
MXM 120, MXM 130, MXM 135, MXM 140, MXM 150, MXM 155, MXM 165, MXM 175, MXM 180, MXM 190 |
| New Holland |
Serie T5000 |
T5030, T5040, T5050, T5060, T5070 |
| Serie TL & TL-A |
TL70, TL80, TL90, TL100 • TL70A, TL80A, TL90A, TL100A |
| Serie TM |
TM115, TM120, TM125, TM130, TM135, TM140, TM150, TM155, TM165, TM175, TM180, TM190 |
| Serie TS |
TS90, TS100 (11/97-7/03), TS110 (11/97-7/03), TS115 (12/98-12/02 e 7/01-7/03), TS120 (11/01-12/07) |
| Serie TS6000 |
TS6020, TS6030 |
Linee Guida di Montaggio e Note d'Officina: Per procedere alla sostituzione, accedere all'interno della porta smontando la finitura interna del montante e rimuovere i dadi/viti di serraggio posteriori. Sganciare la clip di plastica che fissa la bacchetta di azionamento diretta alla serratura (65402120 a sinistra o 65402121 a destra). Qualora si riutilizzi il cilindretto chiave originale, estrarlo agendo sulla levetta/clip elastica interna e trasferirlo nella nuova impugnatura. Verificare il corretto posizionamento della guarnizione perimetrale in gomma fornita a corredo per isolare il foro porta. Serrare le viti con moderazione per non deformare la struttura in tecnopolimero, quindi registrare la lunghezza utile del tirante affinché il pulsante esterno presenti una minima corsa a vuoto (circa 1-2 mm) prima di azionare lo sgancio dello scrocco, garantendo un'apertura morbida e precisa.
